5 | Installation

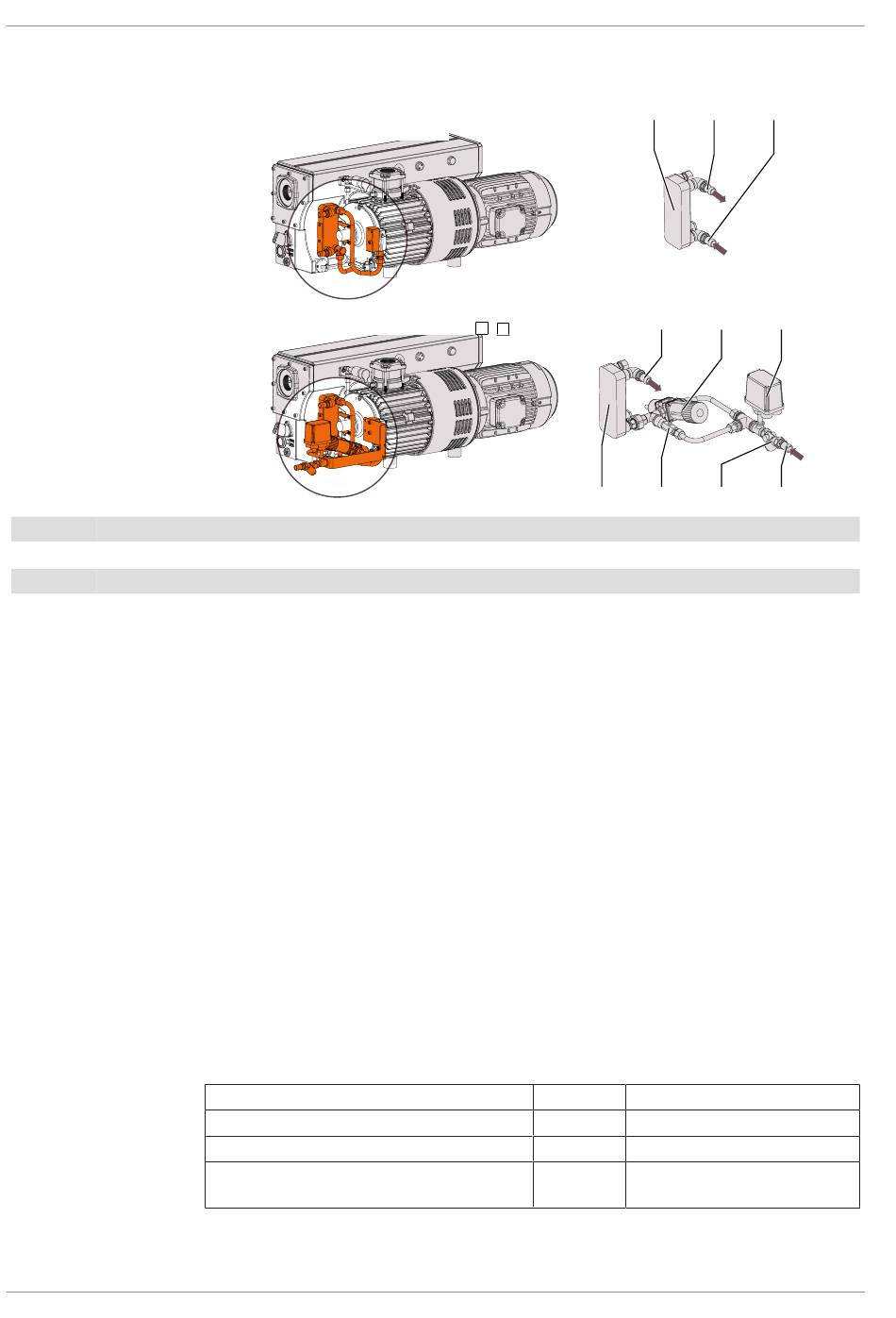

5.2.3 Raccordement d'eau de refroidissement (en option)

CWI Arrivée d'eau de refroidissement
CWO Sortie d'eau de refroidissement
WHE Échangeur de chaleur eau-huile
TV Vanne thermostatique
14 / 40
Échangeur de chaleur huile-eau sans accessoires d'entrée
(disponible pour toutes les classifications ATEX)
Échangeur de chaleur huile-eau avec accessoires d'entrée
(uniquement disponible pour les classifications ATEX C et D )
La vanne thermostatique (TV) est utilisée pour contrôler le débit d'eau afin de maintenir
une température de machine stable.
L'ajustement d'usine de la vanne thermostatique (TV) est réglé en position 2 (tempéra-
ture de l'huile à environ 75°C).
L'interrupteur de pression (PS) sert à surveiller la présence d'eau dans le circuit de refroi-
dissement de la machine.
Lorsque le pressostat détecte une pression inférieure à 2 bars, la machine doit être arrê-
tée.
La vanne de dérivation d'eau (WBV) est utilisée lors du premier démarrage de la ma-
chine. À ce moment, elle doit être ouverte (environ 90 secondes) pour amorcer l'échan-
geur de chaleur à eau, ensuite elle peut être fermée.
• Connecter les raccords d'eau de refroidissement (CWI / CWO) à l'alimentation en
eau.
Taille de connexion :
– Tuyau de 19 mm (CWI / CWO)
• Si nécessaire, relier électriquement l'interrupteur de pression (PS), consulter la rubrique
Schéma électrique de l'interrupteur de pression "Échangeur de chaleur eau-
huile" (en option) [► 22].
• S'assurer que l'eau de refroidissement remplit les conditions suivantes :
Débit d'eau minimum
Pression d'eau
Température d'eau
Différence de pression entre l'entrée et la
sortie d'eau
WHE
WHE
PSA Capteur de pression
WBV Vanne de dérivation d'eau
WF Filtre à eau
l/min 2,5
bar 2 ... 6
°C +5 ... +35
bar ≥ 1
0870570604_RA0165-0305D_Ex_-0009_IM_fr
CWO CWI
CWO TV PS
WBV WF CWI
