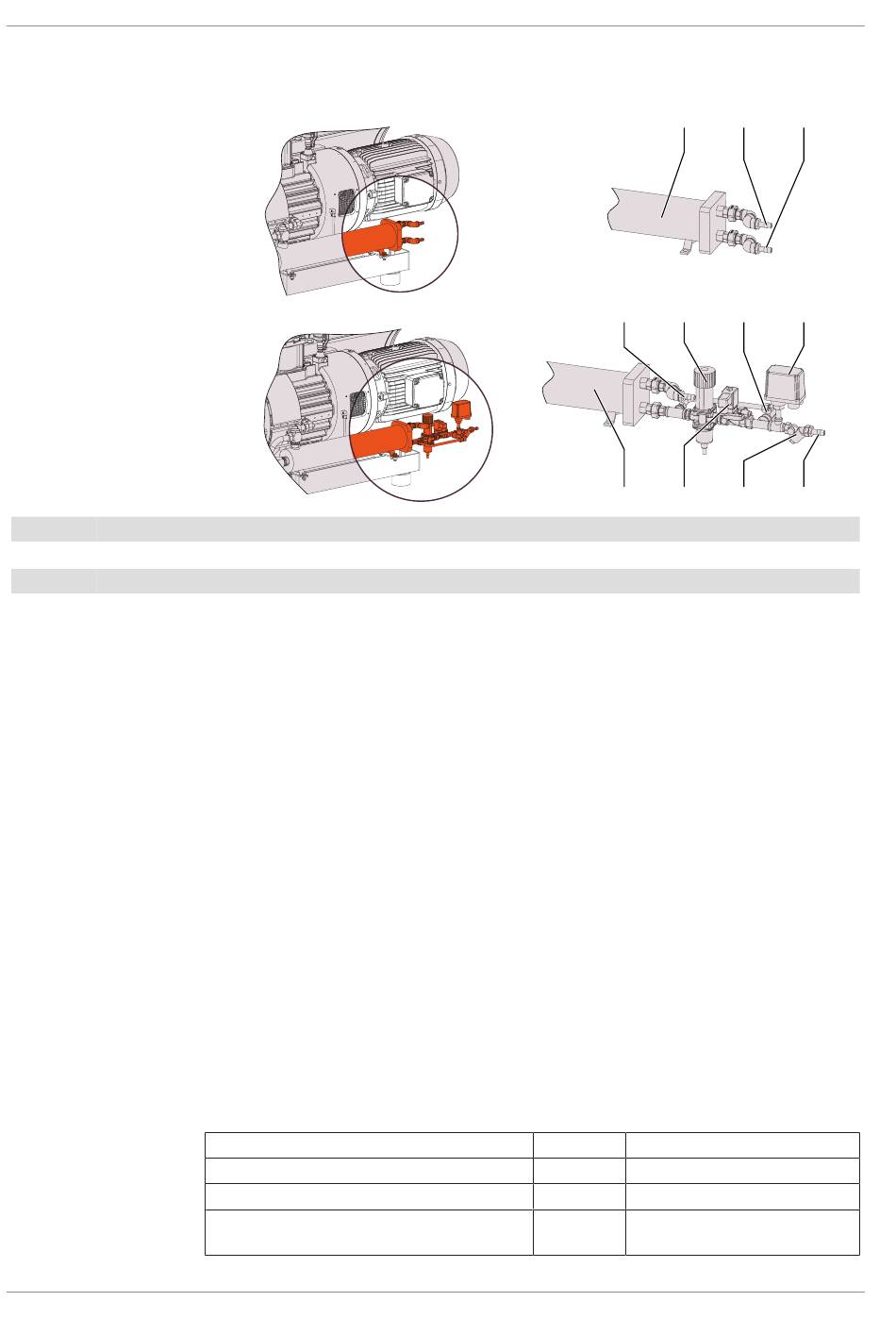

5 | Installation

5.2.3 Raccordement d'eau de refroidissement (en option)

CWI
Arrivée d'eau de refroidissement
CWO
Sortie d'eau de refroidissement
WHE
Échangeur de chaleur eau-huile
TV
Vanne thermostatique
14 / 40
Échangeur de chaleur eau-huile sans accessoires d'entrée
Échangeur de chaleur eau-huile avec accessoires d'entrée
La vanne thermostatique (TV) est utilisée pour contrôler le débit d'eau afin de maintenir
une température de machine stable.
L'ajustement d'usine de la vanne thermostatique (TV) est réglé en position 2 (tempéra-
ture de l'huile à environ 75°C).
L'interrupteur de pression (PS) sert à surveiller la présence d'eau dans le circuit de refroi-
dissement de la machine.
Lorsque le pressostat détecte une pression inférieure à 2 bars, la machine doit être arrê-
tée.
La vanne de dérivation d'eau (WBV) est utilisée lors du premier démarrage de la ma-
chine. À ce moment, elle doit être ouverte (environ 90 secondes) pour amorcer l'échan-
geur de chaleur à eau, ensuite elle peut être fermée.
L'électrovanne (MV) est utilisée pour arrêter la circulation de l'eau de refroidissement
lorsque la machine est à l'arrêt.
• Connecter les raccords d'eau de refroidissement (CWI / CWO) à l'alimentation en
eau.
Taille de connexion :
• Si nécessaire, relier électriquement l'interrupteur de pression (PS), consulter la rubrique
Schéma électrique de l'interrupteur de pression "Échangeur de chaleur eau-
huile" (en option) [► 22].
• Si nécessaire, connecter électriquement l'électrovanne (MV).
• S'assurer que l'eau de refroidissement remplit les conditions suivantes :
Débit d'eau minimum
Pression d'eau
Température d'eau
Différence de pression entre l'entrée et la
sortie d'eau
CWO
WHE
PS
Capteur de pression
WBV
Vanne de dérivation d'eau
WF
Filtre à eau
MV
Électrovanne
l/min
8
bar
2 ... 6
°C
+5 ... +35
bar
≥ 1
0870201062_RA1000-1600B_Ex_-0005_IM_fr
WHE
CWO
CWI
TV
WBV
PS
MV
WF
CWI
