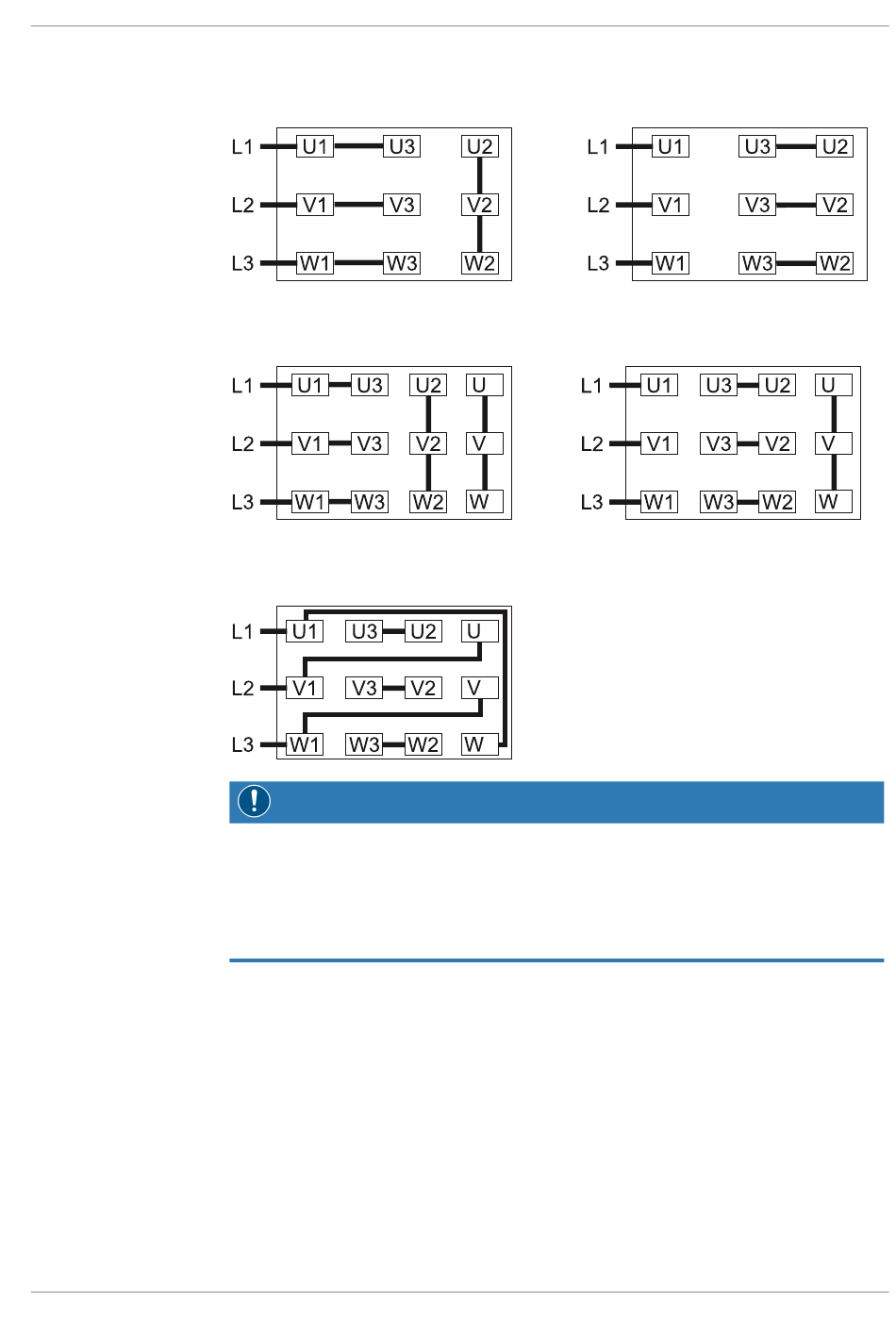

Connexion en étoile double, moteur
multi-tension à 9 pôles (basse tension) :
Connexion en étoile double, moteur
multi-tension à 12 pôles (basse tension) :
Connexion en triangle, moteur multi-
tension à 12 pôles (moyenne tension) :
AVIS
Mauvais sens de rotation.
Risque d'endommager la machine!
• Faire fonctionner la machine dans le mauvais sens de rotation peut rapidement dé-
truire la machine! Avant de la démarrer, s'assurer que la machine fonctionne dans le
bon sens.
• Déterminer le sens de rotation désiré avec la flèche (collée ou gravée).
• Actionner un très bref instant le moteur.
• Regarder les ailes du ventilateur du moteur et déterminer le sens de rotation juste
avant que le ventilateur ne s'arrête.
Si le sens de rotation du moteur doit être modifié :
• Inverser deux des fils du moteur.
Connexion en étoile, moteur multi-ten-
sion à 9 pôles (haute tension) :
Connexion en étoile, moteur multi-ten-
sion à 12 pôles (haute tension) :
