5 | Installation

5.2.3 Raccordement d'eau de refroidissement (en option)

CWI Arrivée d'eau de refroidissement
CWO Sortie d'eau de refroidissement
WHE Échangeur de chaleur huile-eau
TV Vanne thermostatique
14 / 40

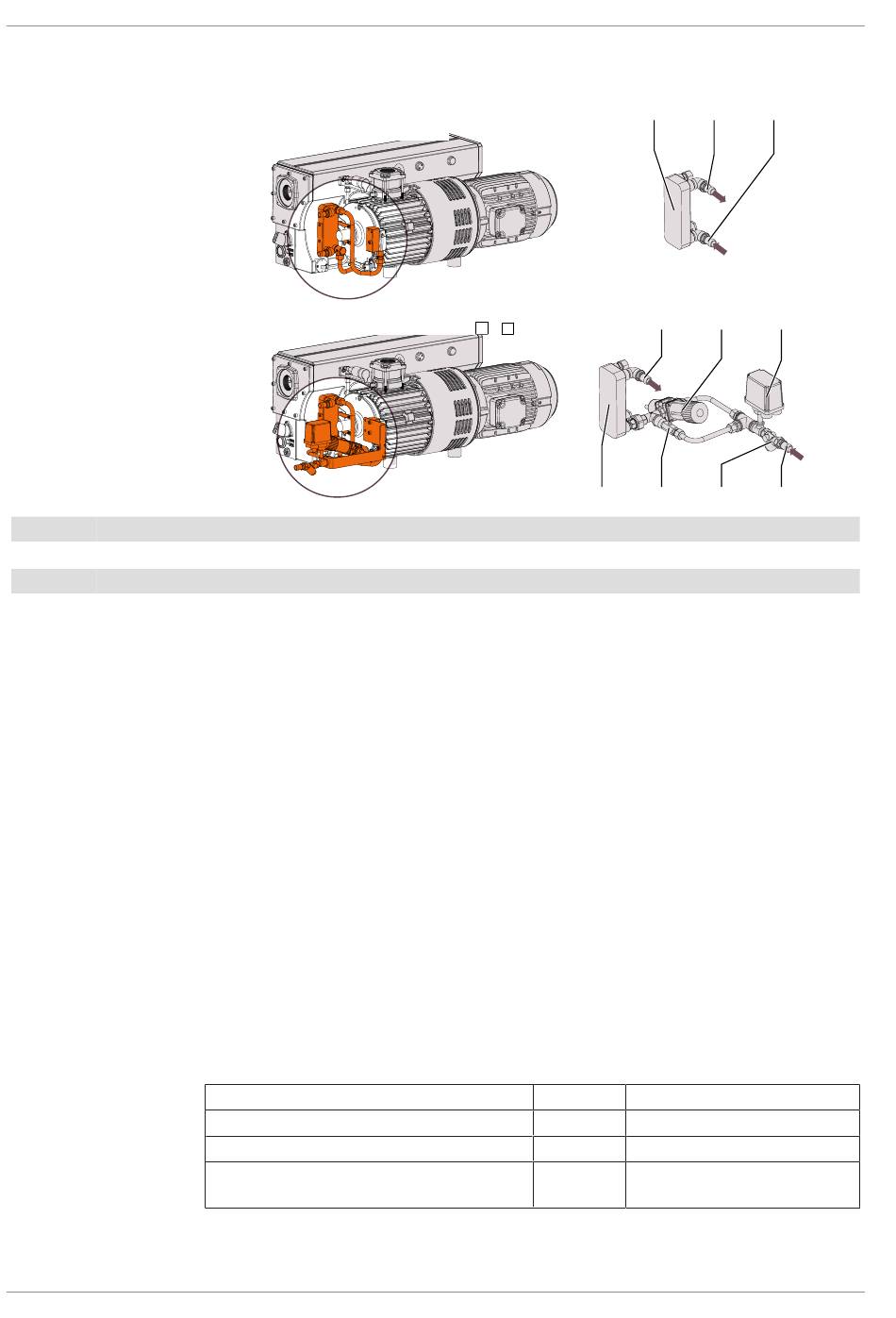

Échangeur de chaleur huile-eau sans accessoires d'entrée
(disponible pour toutes les classifications ATEX)
Échangeur de chaleur huile-eau avec accessoires d'entrée
(uniquement disponible pour les classifications ATEX C et D)
La vanne thermostatique (TV) est utilisée pour contrôler le flux d'eau afin de maintenir
une température stable de la machine.
L'ajustement en usine de la vanne thermostatique (TV) est réglé en position 2 (tempéra-
ture de l'huile à environ 75 °C).
l'interrupteur de pression (PS) est utilisé pour contrôler la présence d'eau au niveau du
système de refroidissement de la machine.
Lorsque l'interrupteur de pression détecte une pression inférieure à 2 bar, la machine doit
être mise à l'arrêt.
La vanne de dérivation d'eau (WBV) est utilisée lors de la première mise en service de la
machine. À ce moment-là, elle doit être ouverte (environ 90 secondes) afin d'amorcer
l'échangeur thermique à eau, elle doit ensuite être fermée.
• Connecter les raccords d'eau de refroidissement (CWI / CWO) à l'alimentation en
eau.
Taille de raccordement :
– Tuyau de 19 mm (CWI / CWO)
• Si nécessaire, raccorder électriquement l'interrupteur de pression (PS). Consulter la ru-
brique Schéma électrique pour l'interrupteur de pression de l'échangeur thermique
huile-eau (optionnel) [► 22].
• S'assurer que l'eau de refroidissement remplit les conditions suivantes :
Capacité d'alimentation min.
Pression de l'eau
Température d'alimentation
Pression différentielle entre alimentation et
retour
WHE
WHE
PSA Interrupteur de pression
WBV Vanne de dérivation d'eau
WF Filtre à eau
l/min 2,5
bar 2 ... 6
°C +5 ... +35
bar ≥ 1
0870570604_RA0165-0305D_Ex_-0011_IM_fr
CWO CWI
CWO TV PS
WBV WF CWI
