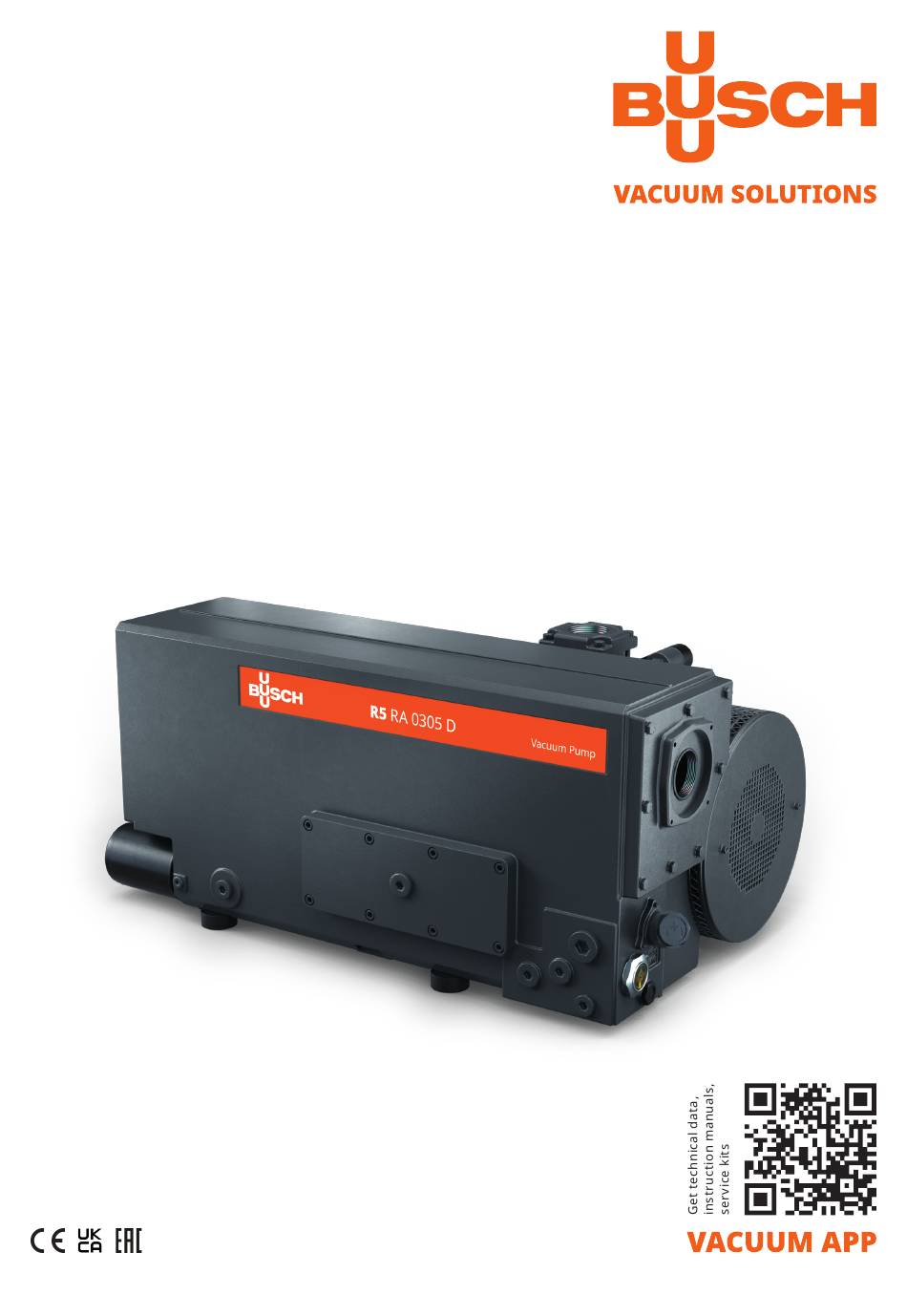

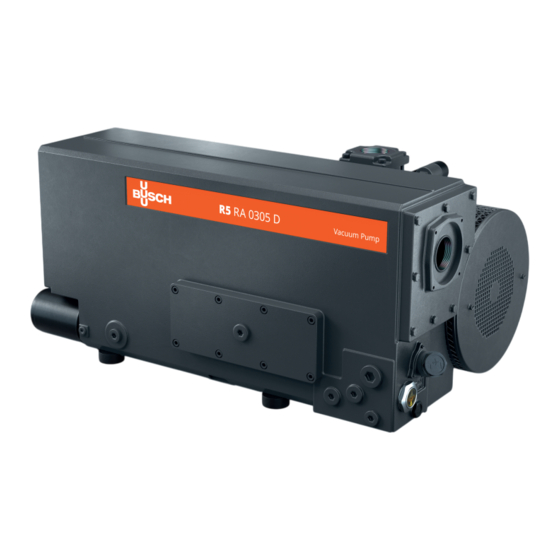

- Page 1 Notice d'instructions Pompes à vide à palettes lubrifiées RA 0165 D, RA 0205 D, RA 0255 D, RA 0305 D 0870524629/D0008_fr / Traduction de la notice originale / Sous réserve de modification 16/09/2021...
-
Page 2: Table Des Matières
Table des matières Table des matières 1 Sécurité.............................4 2 Description du produit......................5 2.1 Principe de fonctionnement....................6 2.2 Application........................6 2.3 Unité de démarrage ......................6 2.4 Accessoires en option ....................... 6 2.4.1 Soupape de lest d’air ..................... 6 2.4.2 Filtre d’aspiration ....................7 2.4.3 Échangeur thermique huile-eau ................ - Page 3 Table des matières 13 Huile............................29 14 Déclaration UE de conformité ....................30 Instruction Manual R5 RA 0165-0305 D_FR_fr...
-
Page 4: Sécurité
1 | Sécurité Sécurité Avant de manipuler la machine, il est indispensable de lire et comprendre ce manuel d’instruction. En cas de doutes, prendre contact avec votre représentant Busch. Lire attentivement ce manuel avant utilisation, et le conserver pour consultation ultérieure. -
Page 5: Description Du Produit
Description du produit | 2 Description du produit Connexion d'aspiration Boîte à bornes du moteur Connexion d’échappement Flèche de sens de rotation Bouchon de remplissage d’huile Filtre d'échappement Voyant de niveau d'huile Plaque signalétique Bouchon de vidange d’huile Filtre à huile Anneau de levage Ventilateur axial soupape de lest d'air... -
Page 6: Principe De Fonctionnement
La machine est conçue pour être placée dans un environnement potentiellement non explosif. La machine est conçue pour une installation intérieure ; en cas d'installation extérieure, demandez à votre représentant Busch de prendre des précautions spécifiques. La machine est capable de maintenir la pression maximale, voir Données techniques [► 28]. -
Page 7: Filtre D'aspiration
Description du produit | 2 2.4.2 Filtre d’aspiration Le filtre d'aspiration permet de protéger la machine de la poussière et d’autres particules solides et de les empêcher de se mêler au gaz de processus. Le filtre d’aspiration est fourni avec une cartouche papier ou polyester. L'assemblage fait de colliers de serrage permet d'ajuster plus facilement la position par rapport à... -
Page 8: Transport
3 | Transport Transport AVERTISSEMENT Charge en suspension. Risque de blessures graves ! • Ne pas marcher, rester immobile ni travailler sous des charges en suspension. AVERTISSEMENT Levage de la machine avec l’anneau du moteur. Risque de blessures graves ! •... -
Page 9: Stockage
Stockage | 4 Stockage • Fermer toutes les ouvertures avec du ruban adhésif ou réutiliser les bouchons fournis à l’achat. La version avec échangeur de chaleur huile-eau : • S’assurer que l’eau de refroidissement a été entièrement retirée, voir Decommis- sioning [► 25]. Si la machine doit être stockée pendant plus de 3 mois : •... -
Page 10: Conduites / Tuyaux De Raccordement
Raccordement d’eau de refroidissement (en option) [► 11]. Si la machine est installée à plus de 1000 m au-dessus du niveau de la mer : • Contacter le représentant Busch, le moteur doit être déclassé ou la température ambiante réduite. Si la machine est équipée de dispositifs de surveillance ou de capteurs : •... -
Page 11: Connexion D'échappement
Installation | 5 5.2.2 Connexion d'échappement ATTENTION Les gaz d’échappement contiennent de petites quantités d’huile. Risque pour la santé ! Si l’air s’échappe dans les locaux et que des personnes sont présentes : • S’assurer que la ventilation est suffisante. Dimension(s) de connexion : –... -
Page 12: Remplissage D'huile
5.3 Remplissage d'huile AVIS Utilisation d'une huile appropriée. Risque de défaillance prématurée ! Perte d’efficacité ! • Utiliser uniquement un type d'huile qui a été précédemment approuvé et recomman- dé par Busch. 12 / 32 Instruction Manual R5 RA 0165-0305 D_FR_fr... -
Page 13: Montage De L'accouplement
10 Nm Type de machine Taille de l'accouple- Valeur « E » (mm) Valeur « L » (mm) ment ® RA 0165 D BoWex M-48 RA 0205 D RA 0255 D RA 0305 D En cas de machine fournie sans moteur : •... -
Page 14: Raccordement Électrique
• Protéger le moteur contre les surcharges conformément à la norme EN 60204-1. • Busch recommande l'installation d'un disjoncteur courbe D. • S’assurer que le moteur de la machine ne sera pas perturbé par des interférences électriques ou électromagnétiques ;... - Page 15 Installation | 5 • Déterminer le sens de rotation souhaité avec la flèche (collée ou gravée). • Faire fonctionner le moteur brièvement. • Regarder l'hélice du ventilateur du moteur et déterminer le sens de rotation juste avant que le ventilateur ne s’arrête. Si le sens de rotation du moteur doit être modifié : •...
-
Page 16: Raccordement Électrique Des Dispositifs De Surveillance
5.6 Raccordement électrique des dispositifs de surveillance NOTE Afin d’éviter de potentielles fausses alarmes, Busch recommande de configurer le sys- tème de contrôle avec un délai de temporisation d’au moins 20 secondes. 5.6.1 Schéma électrique de l'interrupteur de niveau (en option) Réf. : 0652 569 236... -
Page 17: Schéma Électrique Pour L'interrupteur De Pression
Mise en service | 6 5.6.4 Schéma électrique pour l'interrupteur de pression No. d'art. : 0653 563 750 Connecteur : M12x1, 4 broches Caractéristiques électriques : U = ≤ 250 V CA/CC (50/60 Hz) ; I = ≤ 4 A 1 = Marron ; 2 = Blanc Point de commutation : P broche 1 + 2 = 0,6 bar (surpression) 5.6.5 Schéma électrique pour le capteur de pression (en option) -
Page 18: Pompage Des Vapeurs Condensables
6.1 Pompage des vapeurs condensables La vapeur d’eau contenue dans le flux de gaz est admise, mais limitée. Le pompage d’autres vapeurs doit être approuvé par Busch. Si des vapeurs condensables doivent être pompées : • Fermer la vanne •... -
Page 19: Maintenance
Risque de blessures ! Risque de défaillance prématurée et perte d'efficacité ! • Respecter les intervalles de maintenance ou consulter votre représentant Busch. • Éteindre et verrouiller la machine afin d’éviter un démarrage accidentel. • Ventiler les conduites raccordées à la pression atmosphérique. -
Page 20: Inspection Du Niveau D'huile
Tous les 5 ans Si requis, réviser la machine. * Intervalle de service pour l'huile synthétique, réduire l'intervalle lors de l'utilisation d'huile minérale, contacter le service après-vente Busch 7.2 Inspection du niveau d'huile • Arrêter la machine. • Quand la machine est arrêtée, attendre 1 minute avant de vérifier le niveau d’huile. -
Page 21: Changement De L'huile Et Du Filtre À Huile
Utilisation d'une huile appropriée. Risque de défaillance prématurée ! Perte d’efficacité ! • Utiliser uniquement un type d'huile qui a été précédemment approuvé et recomman- dé par Busch. 1x joint torique, no. d'art.: 0486 000 505 Bac de vidange Instruction Manual R5 RA 0165-0305 D_FR_fr... - Page 22 7 | Maintenance Pièces de rechange d’origine Busch 1x filtre à huile (OF), no. d'art.: 0531 000 001 Clé à molette pour filtre à huile Type et quantité d’huile : consulter les chapitres Données techniques [► 28] et Huile [► 29]. 1x joint torique, no. d'art.: 0486 000 513 Vérifier le niveau d'huile...
-
Page 23: Changement Du Filtre D'échappement
7.4 Changement du filtre d'échappement Clé de 13 mm Enlever le matériau filtrant (FM) 1 joint plat Pièces de rechange d’origine Busch No. d'art.: 0481 523 005 4 filtres d’échappement (EF) No. d'art.: 0532 140 159 Clé de 13 mm Couple maximal O-ring admissible : 21 Nm... -
Page 24: Nettoyage De L'échangeur De Chaleur
• Décontaminer le plus possible la machine et signaler l’état de contamination dans une « Déclaration de contamination ». Busch acceptera uniquement les machines qui auront une "Déclaration de Contamina- tion" dûment remplie et signée (formulaire téléchargeable sur le site www.buschva- cuum.com). -
Page 25: Mise Hors Service
0992 525 287 (RA 0165 / 0205 / 0255 / pour les opérations de maintenance. 0305 D) Si d’autres pièces sont requises : • Contacter votre représentant Busch pour obtenir la liste détaillée des pièces de re- change. Instruction Manual R5 RA 0165-0305 D_FR_fr 25 / 32... -
Page 26: Résolution De Problèmes
La cartouche du filtre d’aspi- • Remplacer la cartouche ration (facultative) est par- du filtre d’aspiration. tiellement encrassée. Des pièces internes sont • Réparer la machine usées ou endommagées. (contacter Busch). 26 / 32 Instruction Manual R5 RA 0165-0305 D_FR_fr... - Page 27 • Modifier le mode de fonc- tionnement (voir Pom- page des vapeurs condensables [► 18]). Pour la résolution de problèmes qui ne seraient pas mentionnés dans le tableau de réso- lution de problèmes, contacter votre représentant Busch. Instruction Manual R5 RA 0165-0305 D_FR_fr 27 / 32...
-
Page 28: Données Techniques
12 | Données techniques 12 Données techniques RA 0165 D RA 0205 D RA 0255 D RA 0305 D Débit nominal (50Hz / 60Hz) m³/h 160 / 190 200 / 240 250 / 300 300 / 360 Pression finale hPa (mbar) 0,1 ... - Page 29 En cas de température ambiante défavorable, d'autres viscosités d'huile peuvent être utilisées. Veuillez consulter votre représentant Busch pour plus de détails. Pour connaître le type d'huile avec lequel la machine a été remplie, veuillez vous reporter à la plaque signalétique (NP).
- Page 30 Ateliers Busch S.A. Zone Industrielle CH-2906 Chevenez déclare que la ou les machine(s) R5 RA 0165 D ; RA 0205 D ; RA 0255 D ; RA 0305 D a (ont) été fabriquée(s) conformément aux Directives européennes : – « Machines » 2006/42/CE, – « Compatibilité électromagnétique » 2014/30/UE, –...
