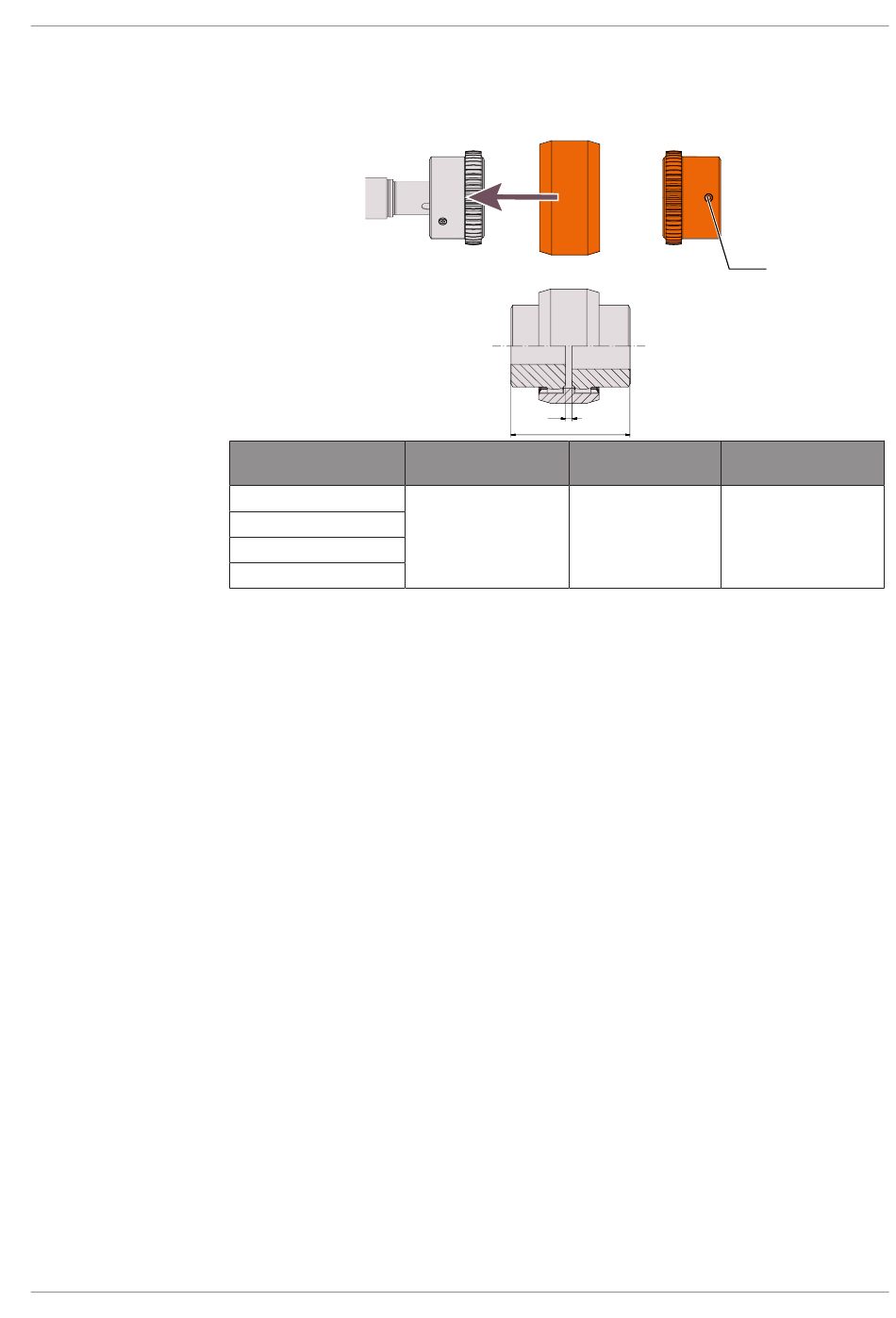

5.5 Montage de l'accouplement
0870570604_RA0165-0305D_Ex_-0009_IM_fr
Moyeu d'accouplement
(côté machine)
Type de machine
RA 0165 D
RA 0205 D
RA 0255 D
RA 0305 D
Dans le cas d'une livraison de machine sans moteur :
• S'assurer que le marquage de l'accouplement correspond à la classification ATEX
de la machine.
• Monter le deuxième moyeu d'accouplement sur l'arbre du moteur (livré séparé-
ment).
• Ajuster axialement le manchon de manière à ce que la valeur "E" (ou "L") soit at-
teinte.
• Une fois le réglage de l'accouplement effectué, bloquer le moyeu d'accouplement
en serrant la vis radiale.
• Monter le moteur sur la machine avec le manchon d'accouplement.
Pour plus d'informations, aller sur www.ktr.com et télécharger la notice d'instructions de
®
l'accouplement BoWex
Manchon
d'accouplement
E
L
Grandeur de l'accou-
plement
®
BoWex
M-48
.
Moyeu d'accouplement
(côté moteur)
Valeur "E" (mm)
Valeur "L" (mm)
4
Installation | 5
Vis radiale
couple maximal
admissible : 10 Nm
104
17 / 40
