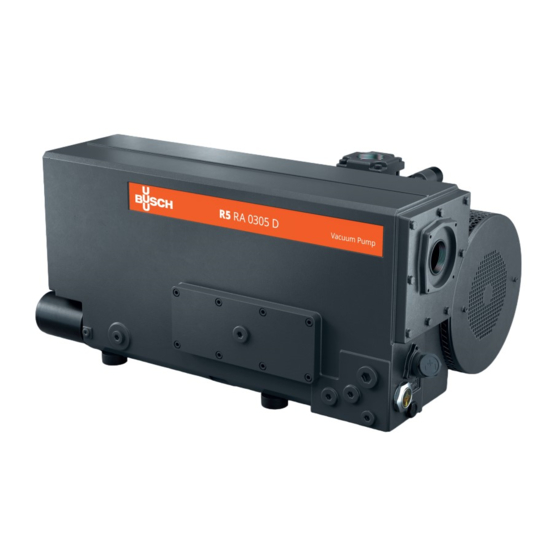

- Page 1 Pompes à vide à palettes lubrifiées RA 0165 D, RA 0205 D, RA 0255 D, RA 0305 D Notice d'instructions 0870524629 | D0010_fr | Manuel original 17/10/2022...
-
Page 2: Table Des Matières
Table des matières Table des matières Sécurité ................................. Description du produit ............................Principe de fonctionnement ..........................Usage prévu ................................. Unité de démarrage............................Accessoires en option ............................2.4.1 Soupape de lest d’air ..........................2.4.2 Filtre d’aspiration ..........................2.4.3 Échangeur thermique huile-eau ......................2.4.4 Thermostat « huile »... - Page 3 Table des matières 10.1 Démontage et mise au rebut..........................Pièces de rechange .............................. Résolution de problèmes ............................ Données techniques ............................Huile..................................Déclaration UE de conformité ..........................Déclaration de conformité britannique UKCA ....................Instruction Manual R5 RA 0165-0305 D_FR_fr 3 | 44...
-
Page 4: Sécurité
Avant de manipuler la machine, il est indispensable que cette notice d'instruction soit lue et com- prise. En cas de doutes, prendre contact avec votre représentant Busch. Lire attentivement cette notice d'instructions avant utilisation, et la conserver pour consultation ulté- rieure. -
Page 5: Description Du Produit
Description du produit | 2 Description du produit Description Aspiration (entrée) Connexion d'échappement (sortie) Ventilateur axial Échangeur thermique huile-air Flèche directionnelle Vis à œillet (nouvelle position : voir Transport [➔ 8]) Filtre d'échappement Matériau filtrant Soupape de lest d'air Boîte à bornes du moteur Plaque signalétique Bouchon de vidange d’huile Filtre à... -
Page 6: Principe De Fonctionnement
La machine est conçue pour être placée dans un environnement potentiellement non explosif. La machine est conçue pour une installation intérieure ; en cas d'installation extérieure, demandez à votre représentant Busch de prendre des précautions spécifiques. La machine est capable de maintenir la pression maximale, voir Données techniques [➔ 39]. -
Page 7: Accessoires En Option
La machine peut être équipée en option d'un variateur de vitesse (VSD). Un variateur de vitesse per- met d'augmente la vitesse de pompage de la machine et d’économiser de l’énergie. Veuillez contac- ter votre représentant Busch pour plus d’informations. Instruction Manual R5 RA 0165-0305 D_FR_fr... -
Page 8: Transport
3 | Transport Transport AVERTISSEMENT Charge en suspension. Risque de blessures graves ! ● Ne pas marcher, rester immobile ou encore travailler sous des charges en suspension. AVERTISSEMENT Levage de la machine avec la vis à œillet du moteur. Risque de blessures graves ! ●... - Page 9 Transport | 3 ● Vérifier que la machine n’a pas subi de dégâts durant le transport. Si la machine est fixée sur un châssis : ● Retirer la machine du châssis. Instruction Manual R5 RA 0165-0305 D_FR_fr 9 | 44...
-
Page 10: Stockage
4 | Stockage Stockage ● Fermer toutes les ouvertures avec du ruban adhésif ou réutiliser les bouchons fournis à l’achat. Version avec échangeur de chaleur huile-eau : ● S’assurer que l’eau de refroidissement a été entièrement évacuée, voir Mise hors service [➔ 34]. -
Page 11: Installation
Installation | 5 Installation Conditions d'implantation CONSEIL Utilisation de la machine en dehors des conditions d'implantation autorisées. Risque de défaillance prématurée ! Perte d'efficacité ! ● S'assurer que les conditions d'implantation sont parfaitement respectées. ~20 cm ~50 cm ~50 cm ~20 cm ● S’assurer que l’environnement de la machine n’est pas potentiellement explosif. ●... -
Page 12: Raccordement Des Conduites/De La Tuyauterie
5 | Installation ● Contacter le représentant Busch, le moteur doit être déclassé ou la température ambiante ré- duite. Si la machine est équipée de dispositifs de surveillance ou de capteurs : ● S'assurer que les dispositifs de surveillance sont correctement raccordés et intégrés à un sys- tème de contrôle de sorte que le fonctionnement de la machine soit empêché... -
Page 13: Connexion D'échappement
Installation | 5 5.2.2 Connexion d’échappement ATTENTION Les gaz d’échappement contiennent de petites quantités d’huile. Risque pour la santé ! Si l’air s’échappe dans les locaux et que des personnes sont présentes : ● S’assurer que la ventilation est suffisante. CONSEIL Écoulement des gaz d'échappement obstrué. Risque de dommages mécaniques ! ●... -
Page 14: Raccordement D'eau De Refroidissement (En Option)
5 | Installation 5.2.3 Raccordement d’eau de refroidissement (en option) Description Échangeur de chaleur huile-eau sans Échangeur de chaleur huile-eau avec accessoires d’entrée accessoires d’entrée Description Arrivée d’eau de refroidissement Interrupteur de pression Sortie d’eau de refroidissement Vanne de dérivation d’eau Échangeur de chaleur huile-eau Filtre à... -
Page 15: Remplissage D'huile
Risque de défaillance prématurée ! Perte d'efficacité ! ● Utiliser uniquement un type d'huile qui a été précédemment approuvé et recommandé par Busch. Pour le type et la capacité en huile, voir Données techniques [➔ 39] et Huile [➔ 41]. Instruction Manual R5 RA 0165-0305 D_FR_fr... -
Page 16: Montage De L'accouplement
5 | Installation Description 1x joint torique, Réf. de la pièce : 0486 000 513 Montage de l'accouplement REMARQUE Vis radiale Pour un fonctionnement sans problème, utiliser de la colle frein-filet pour fixer la vis radiale. Description Moyeu d'accouplement (côté machine) Douille d'accouplement 16 | 44 Instruction Manual R5 RA 0165-0305 D_FR_fr... - Page 17 Installation | 5 Description Moyeu d'accouplement (côté moteur) Vis radiale / couple maximal admis- sible : 10 Nm Type de machine Taille de l'accouple- Valeur « E » (mm) Valeur « L » (mm) ment RA 0165 D BoWex ® M-48 RA 0205 D RA 0255 D RA 0305 D En cas de machine fournie sans moteur :...
-
Page 18: Raccordement Électrique
● S’assurer que le moteur de la machine ne sera pas perturbé par des interférences électriques ou électromagnétiques ; en cas de doute, demander conseil au représentant Busch. ● S’assurer que la classe CEM de la machine est conforme aux exigences du système de réseau d’alimentation ;... -
Page 19: Machine Livrée Sans Boîtier De Commande Ou Variateur De Vitesse (Vsd)
Raccordement électrique | 6 ● Busch recommande d'installer un dispositif de protection résiduelle de type B et conforme à l'installation électrique. ● Si le boîtier de commande n'est pas équipé d'un sectionneur verrouillable, en prévoir un sur la ligne électrique de manière à ce que la machine soit complètement sécurisée pendant les activi- tés de maintenance. -
Page 20: Machine Livrée Avec Un Variateur De Vitesse (En Option)
● Si la machine est équipée d'une fiche de raccordement, installer un dispositif de protection à cou- rant résiduel pour protéger les personnes en cas de défaut d'isolation. ● Busch recommande d'installer un dispositif de protection résiduelle de type B et conforme à l'installation électrique. -
Page 21: Schéma Électrique Pour Moteur Triphasé
Raccordement électrique | 6 CONSEIL La vitesse admissible du moteur dépasse la recommandation. Risque de dommages mécaniques ! ● Vérifier la plage de vitesse admissible du moteur, voir Données techniques [➔ 39]. CONSEIL Mauvais branchement. Risque d’endommagement du variateur de vitesse ! ● Les schémas électriques ci-dessous sont spécifiques à la machine. Vérifier les instructions/sché- mas de raccordement. -
Page 22: Raccordement Électrique Des Dispositifs De Contrôle
12 pôles (moyenne tension) : Raccordement électrique des dispositifs de contrôle REMARQUE Afin d’éviter de potentielles fausses alarmes, Busch recommande de configurer le système de contrôle avec un délai de temporisation d’au moins 20 secondes. 6.5.1 Schéma électrique de l'interrupteur de niveau (en option) Réf. -
Page 23: Schéma Électrique Pour Le Thermostat « Huile » (En Option)
Raccordement électrique | 6 6.5.2 Schéma électrique pour le thermostat « huile » (en option) Réf. de pièce : 0651 566 632 Connecteur : M12x1, 4 broches Caractéristiques électriques : U = ≤ 250 V CA/CC (50/60 Hz) ; I = ≤ 1 A 1 = Marron ; 2 = Blanc ; Point de commutation : 3 = Bleu ;... -
Page 24: Mise En Service
Pompage des vapeurs condensables La vapeur d’eau contenue dans le flux de gaz est admise, mais limitée. Le pompage d’autres vapeurs doit être approuvé par Busch. Si des vapeurs condensables doivent être pompées : DÉMARRAGE 24 | 44... - Page 25 Mise en service | 7 ● Fermer la soupape d'arrêt et ouvrir la soupape de lest de d'air** (GB) ● Faire préchauffer la machine ● Attendre 30 minutes. ● Ouvrir la la soupape d'arrêt et effectuer le processus ● Fermer la soupape d'arrêt* ●...
-
Page 26: Maintenance
Risque de blessures ! Risque de défaillance prématurée et perte d'efficacité ! ● Les travaux de maintenance ne doivent être effectués que par du personnel qualifié. ● Respecter les intervalles de maintenance ou consulter votre représentant Busch. CONSEIL Utilisation de nettoyants inappropriés. -
Page 27: Périodes De Maintenance
● Vérifier que la machine ne présente pas de Mensuellement fuite – en cas de fuites, faire réparer la ma- chine (contacter Busch). Si un filtre d’aspiration est installé : ● Contrôler la cartouche du filtre d’aspiration et la remplacer si nécessaire. -
Page 28: Inspection Du Niveau D'huile
à eau : ● Vérifier et/ou nettoyer le système de refroidis- sement d'eau. ● Contacter Busch pour une inspection. Tous les 5 ans Si requis, réviser la machine. * Intervalle de service pour l'huile synthétique, réduire l'intervalle lors de l'utilisation d'huile miné- rale, contacter le service après-vente Busch... - Page 29 Clé pour filtre à huile 1x filtre à huile (OF), Réf. de pièce : 0531 000 001 (pièce de rechange d’origine Busch) Pour le type et la capacité en huile, voir Données techniques [➔ 39] et Huile [➔ 41]. Instruction Manual R5 RA 0165-0305 D_FR_fr...
-
Page 30: Changement Du Filtre D'échappement
8 | Maintenance Description 1x joint torique, Réf. de la pièce : 0486 000 513 Changement du filtre d'échappement Description Clé de 13 mm Enlever le matériau filtrant (FM) 30 | 44 Instruction Manual R5 RA 0165-0305 D_FR_fr... - Page 31 Description 4x filtre d’échappement (EF), Réf. de Contrôler les 4 joints toriques pièce : 0532 140 159 (pièce de rechange d’origine Busch) 1 matériau filtrant (FM) - Réf. de pièce : 1 joint plat - Réf. de pièce : 0481 523 0537 524 514 Clé...
-
Page 32: Nettoyage De L'échangeur De Chaleur
8 | Maintenance Nettoyage de l'échangeur de chaleur Description Utiliser de l’air comprimé et porter des lunettes et un masque de protection 32 | 44 Instruction Manual R5 RA 0165-0305 D_FR_fr... -
Page 33: Révision
● Décontaminer le plus possible la machine et signaler l’état de contamination dans une « Décla- ration de contamination ». Busch acceptera uniquement les machines qui auront une "Déclaration de Contamination" dûment remplie et signée (formulaire téléchargeable sur le site www.buschvacuum.com). Instruction Manual R5 RA 0165-0305 D_FR_fr... -
Page 34: Mise Hors Service
10 | Mise hors service Mise hors service DANGER Fils sous tension. Risque de choc électrique. ● Toute intervention sur l'installation électrique ne doit être effectuée que par du personnel quali- fié. ATTENTION Surface chaude. Risque de brûlures ! ● Avant tout contact avec la machine, la laisser refroidir. ●... -
Page 35: Pièces De Rechange
Risque de défaillance prématurée ! Perte d'efficacité ! ● Il est recommandé d’utiliser exclusivement des pièces de rechange et des consommables d’ori- gine Busch pour assurer le bon fonctionnement de la machine et pouvoir bénéficier de la garan- tie. Jeu de pièces détachées Description Référence de... -
Page 36: Résolution De Problèmes
12 | Résolution de problèmes Résolution de problèmes DANGER Fils sous tension. Risque de choc électrique. ● Toute intervention sur l'installation électrique ne doit être effectuée que par du personnel quali- fié. DANGER Fils sous tension. Réalisation d’une tâche sur le variateur de vitesse et le moteur. Risque de choc électrique ! ●... - Page 37 ● Remplacer la cartouche du tion (facultative) est partielle- filtre d’aspiration. ment encrassée. Des pièces internes sont usées ● Réparer la machine (contac- ou endommagées. ter Busch). La machine fonctionne très Couplage usé (CPL). ● Remplacer le couplage bruyamment. (CPL). Palettes coincées.
- Page 38 ● Modifier le mode de fonc- tionnement (voir Pompage des vapeurs condensables [➔ 24]). Pour la résolution de problèmes qui ne seraient pas mentionnés dans le tableau de résolution de problèmes, contacter votre représentant Busch. 38 | 44 Instruction Manual R5 RA 0165-0305 D_FR_fr...
-
Page 39: Données Techniques
Données techniques | 13 Données techniques RA 0165 D RA 0205 D Vitesse de pompage nominale m³/h 160 / 190 200 / 240 (50 Hz/60 Hz) ACFM 94 / 112 118 / 141 Pression finale hPa (mbar) abs. 0,1 ... 0,5 ► voir la plaque signalétique (sans soupape de lest d'air) (NP) TORR... - Page 40 13 | Données techniques RA 0255 D RA 0305 D Vitesse de pompage nominale m³/h 250 / 300 300 / 360 (50 Hz/60 Hz) ACFM 147 / 177 177 / 212 Pression finale hPa (mbar) abs. 0,1 ... 0,5 ► voir la plaque signalétique (sans soupape de lest d'air) (NP) TORR...
-
Page 41: Huile
Température d'huile [°C] En cas de température ambiante défavorable, d'autres viscosités d'huile peuvent être utilisées. Veuillez consulter votre représentant Busch pour plus de détails. Pour connaître le type d'huile avec lequel la machine a été remplie, veuillez vous reporter à la plaque signalétique (NP). -
Page 42: Déclaration Ue De Conformité
2906 Chevenez Virginia Beach, VA 23452 Suisse États-Unis déclare que la/les machine : R5 RA 0165 D ; R5 RA 0205 D ; R5 RA 0255 D ; R5 RA 0305 D satisfait/satisfont à toutes les dispositions pertinentes des directives européennes : – « Machines » 2006/42/CE, –... -
Page 43: Déclaration De Conformité Britannique Ukca
Virginia Beach, VA 23452 Suisse États-Unis déclare que la/les machine : R5 RA 0165 D ; R5 RA 0205 D ; R5 RA 0255 D ; R5 RA 0305 D satisfait/satisfont à toutes les dispositions pertinentes des législations britanniques : – Réglementations de 2008 sur la Fourniture de machines (sécurité) –... - Page 44 Avec un réseau de plus de 60 entreprises réparties dans plus de 40 pays et des agences dans le monde entier, Busch assure une présence mondiale. Dans chaque pays, du personnel local parfaitement compétent fournit une assistance sur mesure, soutenue par un réseau mondial d‘expertise.
