Scorpius
2.8 MAINTENANCE-08 Réparation du mécanisme de la barre du siège
Suivez les étapes de MAINTENANCE-07 Réparation du siège pour retirer le siège.

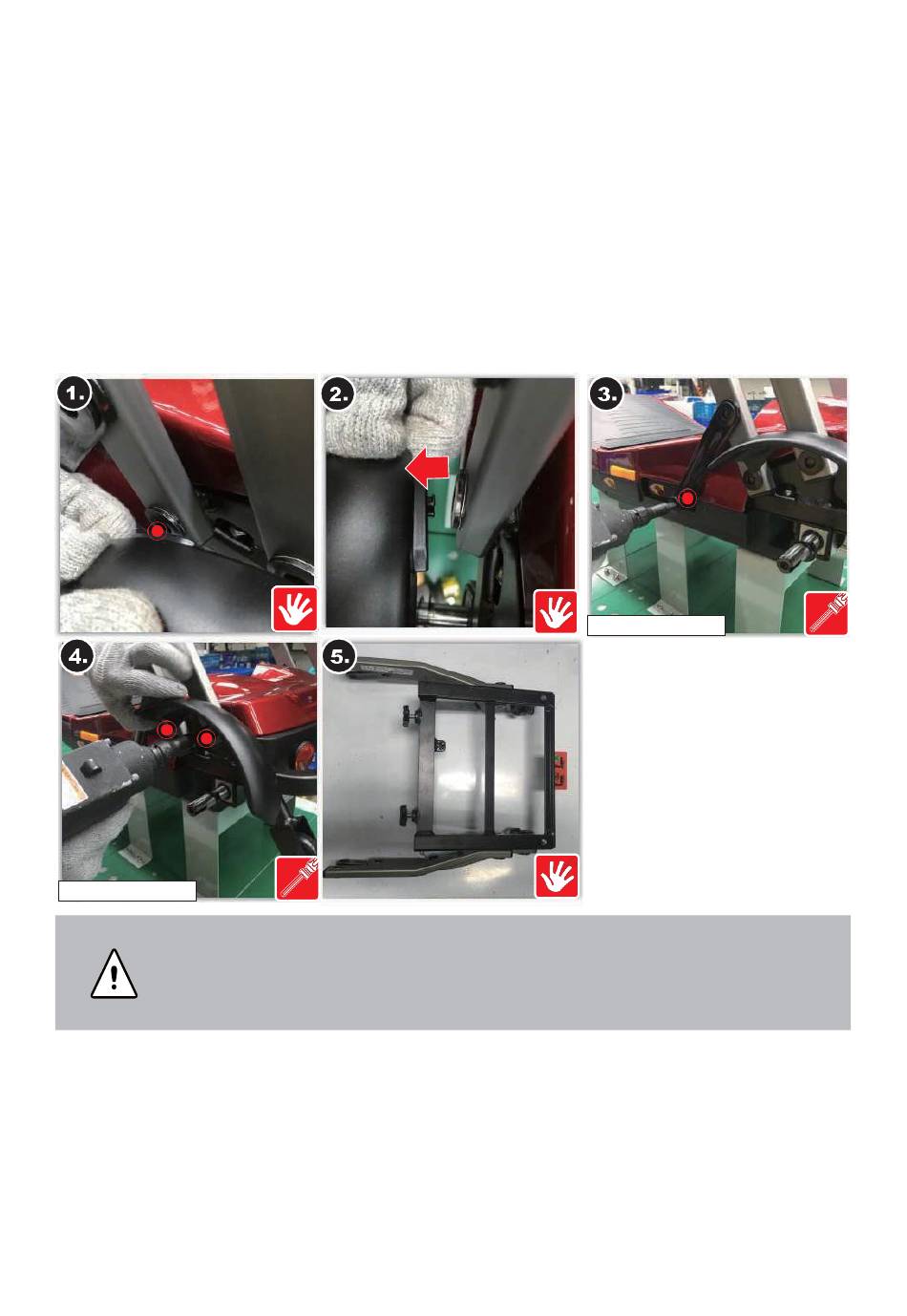

1. Repérez le garde-boue arrière et la goupille de verrouillage du mécanisme de la barre du siège.
2. Poussez avec précaution le garde-boue arrière vers l'extérieur pour le séparer du mécanisme de la barre
du siège.
3. Utilisez une clé Allen ou un tournevis pour retirer les vis à pans creux (5 mm #10, 2 pièces) de chaque
côté de la planche de maintien.
4. Retirez les vis à pans creux (25 mm #10, 4 pièces) de chaque côté du mécanisme de la barre.
5. Retirez le mécanisme de la barre du siège.
❖ Pour le remontage, veuillez suivre exactement la même séquence mais dans l'ordre inverse.
❖ Cette opération peut également être effectuée sans démonter de la base du siège. Cependant,
l'ensemble est beaucoup plus difficile à manipuler et beaucoup plus lourd si le siège est en place.
❖ Pour la réparation du ressort du siège, reportez-vous à MAINTENANCE-07-1 Réparation du ressort du siège.
200+-20kgf-cm
• Une fois les vis retirées du mécanisme de la barre du siège, elles peuvent pivoter librement.
Veillez à ne pas vous coincer les doigts ou la main sous le mécanisme de la barre pendant
cette opération.
• Si la base du siège doit être retirée, reportez-vous à MAINTENANCE-08-1 Réparation de la
base du siège.
2.8.1
MAINTENANCE-08-1 Réparation de la base du siège
Reportez-vous d'abord aux étapes de MAINTENANCE-07 Réparation du siège, puis :
1. Utilisez une pince pour ouvrir l'encoche du ressort de la barre.
2. Séparez le ressort de la barre de la base du siège.
3. Retirez les vis hexagonales (25 mm #10, 4 pièces) des deux côtés de la base du siège et de la barre.
4. Sortez la base du siège.
❖ Pour le remontage, veuillez suivre exactement la même séquence mais dans l'ordre inverse.
1662324~B
Manuel de maintenance
200+-20kgf-cm
3a.
33
