Scorpius
2.13 MAINTENANCE-13 Réparation du châssis
Reportez-vous à MAINTENANCE-09 Réparation du carénage inférieur avant, MAINTENANCE-10 Réparation
du carénage supérieur avant, MAINTENANCE-04 Réparation d'une roue avant, MAINTENANCE-11
Réparation du carénage supérieur arrière, MAINTENANCE-12 Réparation du carénage inférieur arrière,
MAINTENANCE-05 Réparation d'une roue arrière, MAINTENANCE-02 Réparation du guidon et
MAINTENANCE-11-1 Réparation du module d'alimentation DR, et après avoir retiré les éléments ci-dessus,
procédez comme suit :

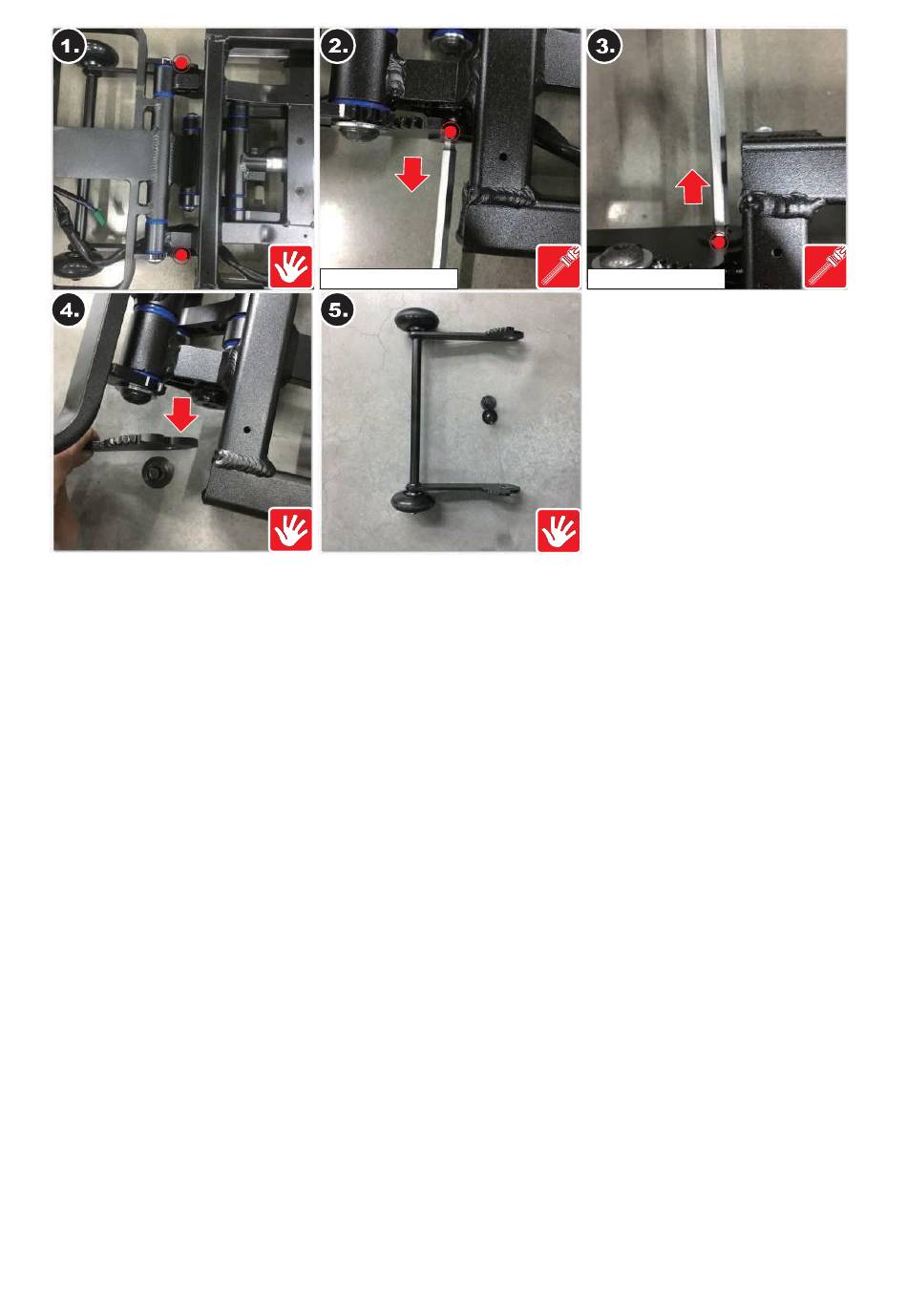

1. Utilisez une clé Allen ou un tournevis (#6) pour desserrer la vis d'un côté (sous les châssis avant et
arrière). Retirez ensuite les vis (20 mm, 2 pièces), les rondelles et les engrenages de l'autre côté.
2. Après avoir retiré les vis à une extrémité, utilisez un marteau en caoutchouc et un outil en métal pour faire
sortir la petite tige métallique.
3. Utilisez un clé Allen ou un tournevis (#6) pour desserrer une vis d'un côté du sommet des châssis avant
et arrière. Retirez ensuite les vis (20 mm, 2 pièces), les rondelles et les engrenages de l'autre côté.
4. Ensuite, comme à l'étape 2, utilisez un marteau en caoutchouc et un outil en métal pour faire sortir la
grande tige métallique.
5. Retirez le châssis avant.
6. Retirez le châssis arrière.
❖ Pour le remontage, veuillez suivre exactement la même séquence mais dans l'ordre inverse. Reportez-
vous ci-après à Instructions à suivre pour le remontage.
1662324~B
200+-20kgf-cm
Manuel de maintenance
200+-20kgf-cm
51
