2.5 MAINTENANCE-05 Réparation d'une roue arrière

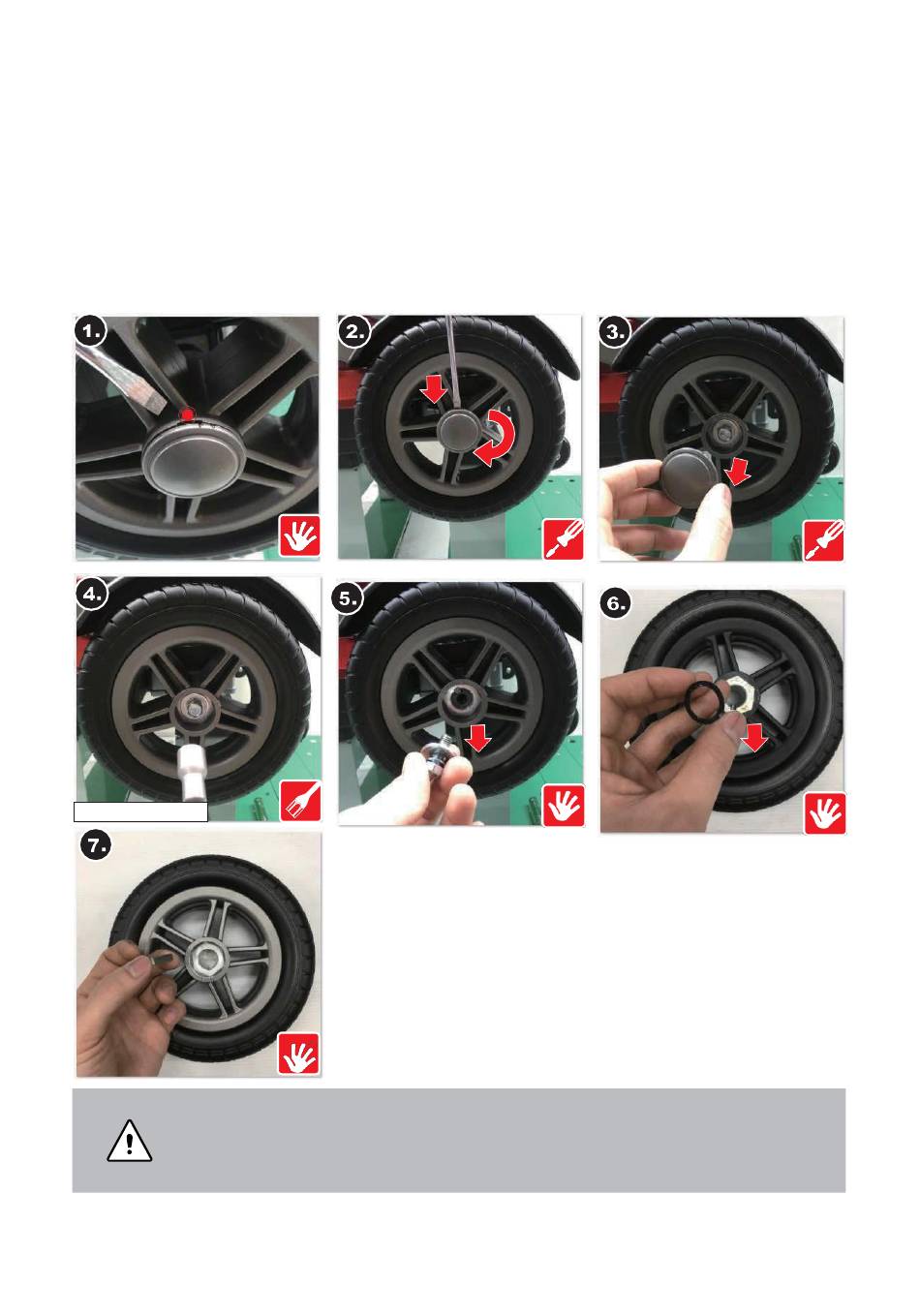

1. Faites tourner la roue pour repérer l'encoche sur le capuchon de roue.
2. Insérez un tournevis plat dans l'encoche.
3. Soulevez le capuchon de roue pour exposer le moyeu.
4. Desserrez le boulon à tête hexagonale (#12).
5. Retirez le boulon à tête hexagonale (#12) et la rondelle situés au centre de l'essieu.
6. Enlevez la roue et retirez la rondelle noire située à l'arrière.
7. Faites tourner la roue et retirez la clavette située au centre pour terminer l'opération.
❖ Après avoir remplacé ou remonté des pièces, veuillez suivre exactement la même séquence mais dans
l'ordre inverse pour procéder au réassemblage.
250+-25kgf-cm
• Après l'étape 5, la rondelle noire peut rester collée dans le moyeu de roue ou contre
l'essieu. Faites attention de ne pas la perdre. Conservez soigneusement la rondelle et la
clavette pour pouvoir les réutiliser plus tard car ces pièces ne seront pas fournies avec des
pneus ou des roues neufs.
1662324~B
Manuel de maintenance
24
