Invacare SB 755 Manuel De Maintenance
Masquer les pouces
Voir aussi pour SB 755:
- Manuel d'utilisation (28 pages) ,
- Manuel de maintenance (24 pages)
Manuels Connexes pour Invacare SB 755
Sommaire des Matières pour Invacare SB 755

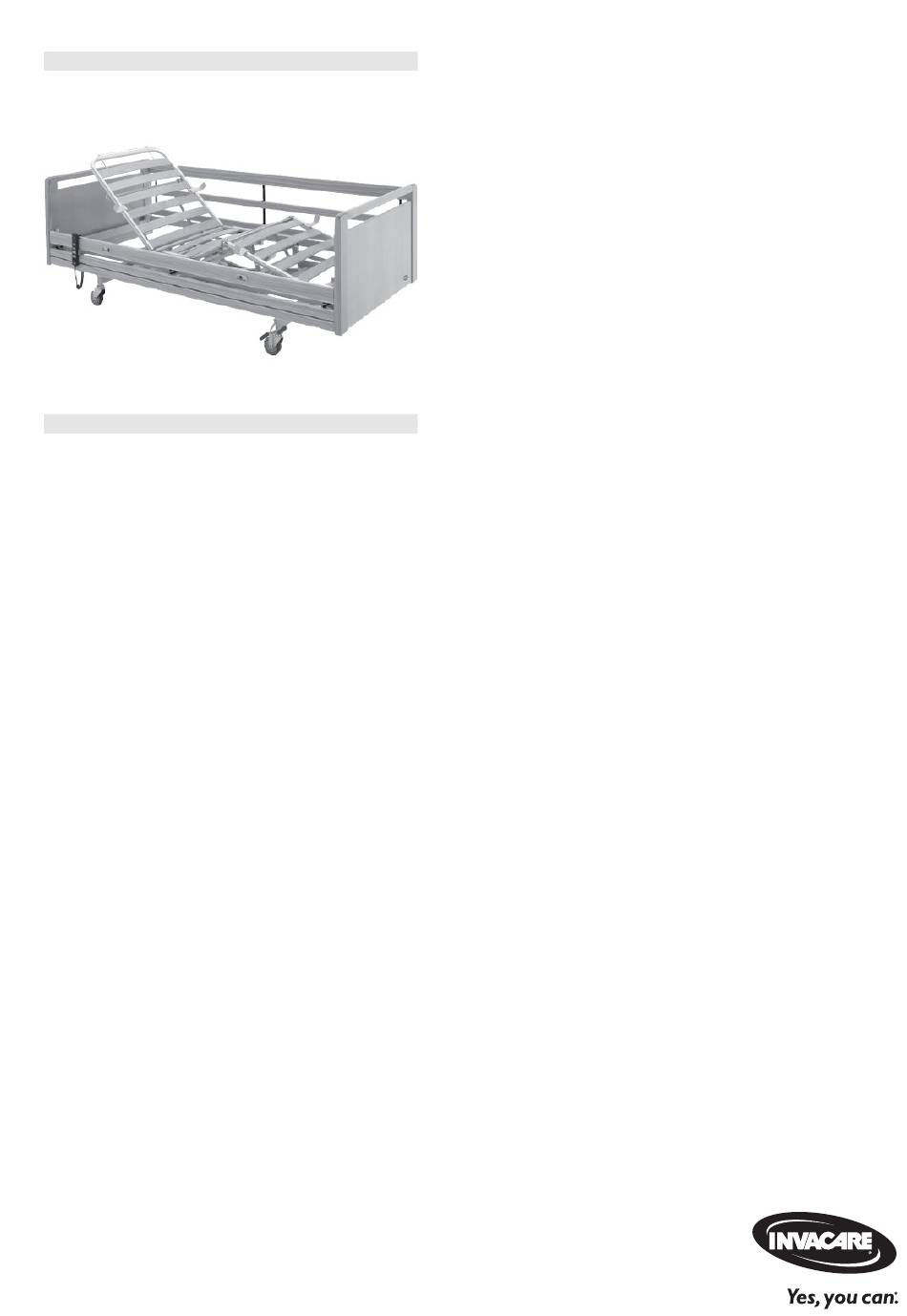

- Page 1 Invacare® SB® 755 fr Lit Manuel de maintenance FOURNISSEUR : conservez ce manuel. Les procédures décrites dans le présent manuel DOIVENT être réalisées par un technicien qualifié.
- Page 2 Tous droits réservés. La republication, la duplication ou la modification de tout ou partie du présent document est interdite sans l’accord écrit préalable d’Invacare. Les marques commerciales sont identifiées par ™ et ®. Toutes les marques commerciales sont détenues par ou cédées sous licence à...
- Page 3 Les symboles et mots d’avertissement utilisés dans le présent document s’appliquent aux risques ou aux pratiques Le présent document fournit des informations importantes dangereuses qui pourraient provoquer des blessures ou des relatives au montage, au réglage et à la maintenance dommages matériels. Reportez-vous aux informations ci- approfondie du produit. Pour garantir une manipulation en dessous pour la définition des symboles d’avertissement. toute sécurité du produit, lisez attentivement ce document et le manuel d’utilisation et respectez les instructions de sécurité. AVERTISSEMENT ! Indique une situation dangereuse qui, si elle n'est Consultez le manuel d'utilisation sur le site Web d'Invacare ou pas évitée, est susceptible de provoquer des contactez un représentant Invacare. Reportez- vous aux blessures graves, voir mortelles. adresses indiquées à la fin du présent document. Invacare se réserve le droit de modifier les caractéristiques des ATTENTION ! produits sans préavis. Indique une situation potentiellement dangereuse qui pourrait provoquer des blessures légères. Avant de lire ce document, assurez-vous de disposer de la version la plus récente. Cette version est disponible au format PDF sur le site Internet d’Invacare. AVIS ! Indique une situation dangereuse qui, si elle n'est Consultez le manuel d'utilisation pour plus d'informations et pas évitée, est susceptible de provoquer des ...
- Page 4 K Châssis de base décrit dans le présent manuel de maintenance. Reportez-vous au manuel fourni avec l'accessoire. C Vérin de la section jambes L Frein - roulette avec frein — Des manuels supplémentaires peuvent M Unité centrale D Section cuisses être commandés chez Invacare. Reportez- Vérin de réglage de la vous aux adresses indiquées à la fin du E Moteur du relève-jambes hauteur présent document. Plan de couchage, moitié — Du fait de différences régionales, vous devez ...
- Page 5 AVERTISSEMENT ! 3.2.2 Panneau à fixations avec profils en U Risque de blessure ou de dommage matériel Les panneaux de lit Piggy et Oda exigent des inserts Des éléments endommagés peuvent affecter la pour panneaux avec profils en U. sécurité du produit. — Vérifiez l'absence de dommages dus au 1. Remplacez les inserts pour panneaux standard par des transport sur toutes les pièces avant utilisation. inserts pour panneaux avec profil en U (sauf si ces inserts — En cas de dommage, n'utilisez pas le produit et sont déjà installés). contactez votre fournisseur Invacare pour plus d'informations à ce sujet. 2. Appuyez le panneau de lit contre les inserts avec profil en U. 3.2 Panneaux 3.3 Barrières 3.2.1 Panneaux de lit avec fixation rapide 3.3.1 Installation des barrières ATTENTION ! AVERTISSEMENT ! Risque de pincement Risque de blessure corporelle Si le panneau de lit n'est pas correctement ...
- Page 6 Invacare® SB® 755 2. Veillez à ce que le support près de la tête de lit soit placé 3.3.2 Barrière Scala 2 de telle sorte qu'il entoure le support de la potence, Montage de la barrière comme le montre l'illustration B. 3. Pour les lits équipés de panneaux avec fixation rapide de 1. type Sanne, il faut tout d'abord sortir temporairement la goupille de verrouillage C de la tête de lit pour pouvoir installer le support. a. Tirez sur la goupille de verrouillage B et tournez-la d'un quart de tour pour la bloquer en position Placez la barrière au-dessus du cadre avec le système de déverrouillée. déverrouillage A côté tête du lit. b. Placez le support sous la goupille de verrouillage, Astuces et recommandations comme indiqué dans l'étape 2. Les fourches de la barrière doivent être installées c. Tournez la goupille de verrouillage et veillez à ce conformément aux instructions de montage de la qu'elle s'enfonce dans le panneau. barrière choisie. 4. Une fois les supports correctement positionnés sur le 2. cadre du lit, fixez la barrière en la vissant à fond avec les vis à molette D. Démontage 1. Dévissez les vis à molette et enlevez la barrière du cadre ...
- Page 7 3 Montage Fixation 3.5 Plan de couchage 1. Soulevez la barre supérieure à une extrémité de la barrière latérale. Les boutons de déverrouillage C doivent être ATTENTION ! orientés vers le haut/l'extérieur. Manipulation des pièces lourdes 2. Appuyez sur la goupille de verrouillage A située à La partie inférieure et la partie supérieure du plan l'extrémité de la barrière latérale. de couchage peuvent dépasser le poids de 25 kg, en fonction de la configuration et de la largeur du lit. 3. Guidez les trois patins B (à l'extrémité des barres de Consultez le tableau des poids du chapitre barrière latérale) dans les glissières des panneaux de lit, Caractéristiques techniques. jusqu'à ce qu'ils dépassent la goupille de verrouillage D. — Pour ramener le poids en dessous de 25 kg par 4. Répétez les étapes 2 et 3 pour l'autre côté de la partie, démontez le moteur de la partie barrière latérale. supérieure et l'un ou les deux moteurs de la partie inférieure du plan de couchage.
- Page 8 Invacare® SB® 755 4. 7. a. Soulevez la section inférieure du plan de couchage pour atteindre l'horizontale et maintenez-la dans Poussez légèrement la section vers le milieu jusqu'à ce que cette position. les boutons de verrouillage s'enclenchent avec un déclic. b. Soulevez légèrement la partie inférieure du plan de Laissez-la reposer comme indiqué sur l'illustration. couchage et introduisez les inserts dans les Assurez-vous que les boutons de verrouillage sont ouvertures des tubes latéraux. correctement enclenchés avant de continuer. Si c. Veillez à ce que les inserts reposent contre les ce n'est pas le cas, tournez les boutons rouges ouvertures. dans le sens inverse des aiguilles d'une montre 8. Placez-vous à la tête du lit. pour les verrouiller. ...
- Page 9 3 Montage 7. 3.5.3 Démontage du plan de couchage Avant de démonter le lit: Veillez à ce que les roulettes à la tête du lit soient orientées vers le centre du lit. Réglez-le à la hauteur ergonomique correcte à Tenez-vous à l'extrémité de la partie tête du plan de l'aide de la télécommande : couchage, tenez le châssis par les côtés et tirez-le en le maintenant bien droit jusqu'à la butée. 8. Inclinez-le doucement vers le sol tout en maintenant la moitié inférieure du plan de couchage (pour éviter de rayer le châssis) et faites-le reposer sur les inserts pour panneaux. ...
- Page 10 Invacare® SB® 755 14. 17. 3.6 Croisillons (démontables) ATTENTION ! Tenez-vous au pied du lit. Risque de blessure a. Mettez le pied sur la base et tenez le châssis par les Il est possible de se blesser si le bouton de côtés. verrouillage entre la base et le croisillon n'est pas b. Soulevez légèrement la section et tirez-la vers correctement enclenché. l'arrière jusqu'à ce qu'elle se déverrouille et repose — Serrez correctement le bouton de verrouillage. sur les pivots des croisillons. AVIS ! Ne retirez pas complètement la section. Les câbles peuvent être endommagés s'ils se 15. coincent entre la base et le croisillon. — Veillez à ce que les câbles soient dégagés des pièces mobiles. a. Maintenez-la fermement et tirez-la légèrement vers l'arrière pour la retirer des boutons de verrouillage.
- Page 11 3 Montage 3.6.2 Démontage du croisillon 1. Verrouillez les freins. 2. Utilisez la télécommande pour abaisser complètement les croisillons. 3. Attrapez la petite poignée A située près des commandes d'une main. 4. Desserrez la goupille de verrouillage B. 5. Redressez le croisillon à la verticale. 6. Faites tourner le croisillon et maintenez-le en direction du 01011 corps avant de soulever. 7. Soulevez les croisillons pour les retirer de la base. Symbole analogique. Indique une commande 3.7 Unité centrale manuelle analogique pour une unité centrale analogique. L'unité centrale est fixée près du vérin de réglage de la hauteur ; il est plus facile d'accès lorsque le lit est dans sa Symbole numérique. Indique une commande position la plus haute. manuelle numérique pour une unité centrale numérique. 3.7.1 Télécommande ATTENTION ! Risque de blessures ou de dégâts matériels Vérifiez le marqueur du câble de la télécommande par rapport à l’étiquette de l'unité centrale avant Pour ouvrir l'unité centrale : a. Appuyez sur les deux verrous A de l'unité centrale à d’installer la télécommande. l'aide d'un objet pointu (par exemple, un tournevis) ...
- Page 12 Invacare® SB® 755 4. 3.7.2 Réinitialisation de l'unité centrale En cas d'erreur fatale sur l'unité centrale, le voyant orange s'allume et un bourdonnement se fait entendre sur l'unité centrale lorsque l'on appuie sur un bouton, mais le lit ne bouge pas. Pour effacer cette erreur, le lit doit être réinitialisé. 1. Pour réinitialiser le lit, appuyez sur la position assise (première ligne de la télécommande) vers le haut + vers le bas, en même temps, pendant 5 secondes. Le voyant orange passe alors au vert. Acheminez et connectez le câble du vérin de dossier (1) à la fois à l'unité centrale et au vérin de dossier. 3.8 Câblage 5. AVIS! — Les câbles doivent être placés de ...
- Page 13 3 Montage Les fils sont équipés de bouchons aux deux extrémités 8. Retirez la goupille A et poussez l'écarteur, par le dessous, et peuvent être remplacés indépendamment. dans le support. Relâchez la goupille et assurez-vous que le ressort est complètement engagé et l'écarteur AVIS! correctement serré. Protection IP 9. Repliez les deux crochets de transport C des accessoires. La Télécommande, l'unité centrale et les Moteurs 10. Placez les panneaux de lit et les barrières sont protégés conformément à la norme IPx6 ou latérales sur les crochets. IPx6w. — Pour garantir la protection IP, vous devez 11. Placez le matelas entre les sections. installer et fermer correctement le capot de 12. Placez la potence dans le tube D du châssis de la base. l'unité centrale. Vérifiez que l'ensemble des câbles et la télécommande sont correctement attachés, afin d'éviter de les 3.9 Stockage du lit démonté sur le endommager pendant le transport.
- Page 14 Invacare® SB® 755 1. Fixez le cale matelas vers le bas, au-dessus du châssis du matelas. Assurez-vous que l'extrémité qui comporte le crochet est au-dessous des lattes. Pour les lits d'une largeur de 85 à 90 cm Soulevez le relève-jambes du plan de couchage pour libérer la base. 2. À partir de la tête de lit - Placez les cale matelas A entre la troisième et la quatrième latte. À partir du pied de lit - Placez les cale matelas B entre la Mettez la traverse en place et serrez avec les vis. troisième et la quatrième latte. 3. Pour les lits d’une largeur de 105 à 120 cm Lorsqu'il est correctement installé, le relève-jambes du ...
- Page 15 3 Montage Le lit peut être rallongé de 5 ou 10 cm aux deux extrémités du lit, soit un maximum de 20 cm en tout. 1. Démontez les barrières latérales et la potence (partie tête du lit). 2. Rallongez le lit du côté du pied du lit. 1. Montage du coussinet dans la roue antichoc. 2. Fixez la roue antichoc à l'aide d'une vis à l'extrémité du lit. a. Desserrez les vis A sur les inserts pour panneaux. 3.14 Batterie de secours b. Tirez les inserts pour panneaux B sur 5 ou 10 cm, puis Les lits équipés d’une batterie de secours possèdent un boîtier resserrez les deux vis A. supplémentaire A à côté de l'unité centrale B. Cette batterie c. Desserrez les vis C sur l'arc du matelas D et tirez de secours garantit le réglage du lit lors d’une panne de courant pour l'adapter à l'extension. Vérifiez qu'une distance ou du transport. de 2,5 cm au moins sépare l'arc du matelas du panneau de lit. 3. Rallongez le lit du côté de la tête du lit Faible capacité de la batterie de secours Lorsque la batterie de secours est faible, l'unité ...
- Page 16 Invacare® SB® 755 2. AVERTISSEMENT ! Risque pour l'environnement L'appareil contient des batteries. Ce produit peut contenir des substances nuisibles à l'environnement s'il est jeté dans un endroit (décharge) non conforme à la législation en vigueur. — NE JETEZ PAS les batteries avec les déchets ménagers. — NE jetez PAS les batteries au feu. — Les batteries DOIVENT être déposées dans un Glissez l’un des deux guides B sur le support de montage, site prévu à cet effet. Leur élimination est comme indiqué en C. Vérifiez que la languette exigée par la loi et gratuite. d’extrémité est correctement bloquée. — Après chaque montage, vérifiez que tous les raccords sont bien serrés et que toutes les 3. ...
- Page 17 3 Montage 2. Retirez le couvercle du boîtier de jonction. Insérez les vis sur les deux côtés B. Fixez-les aux deux trous supérieurs de la plaque du boîtier de jonction. 3. Comme indiqué ci-dessus, le boîtier de jonction est numéroté de 1 à 5. Insérez les deux bouchons borgnes dans les prises 2 et 4 du boîtier de jonction. 4. Connectez le câble d'extension à la prise 1 du boîtier de jonction. 5. Connectez l'autre extrémité à la prise de la télécommande de l'unité centrale.
- Page 18 Revêtement endommagé - réparé. les fonctions du lit changent, la maintenance doit être effectuée Barrières pleine longueur - sangles non effilochées conformément à la liste de contrôle. ou fissurées. Accessoires - montage et fonctionnement corrects. Un contrat de maintenance peut être souscrit dans les pays où 4.2 Inspection après changement de place Invacare a sa propre société de vente. Dans certains pays, Invacare propose des cours de réparation et de maintenance du - Préparation pour un nouvel utilisateur lit. La liste des pièces de rechange et des manuels d’utilisation supplémentaires sont disponibles auprès d'Invacare. AVIS ! Avant utilisation Lorsque le lit a été changé de place, et avant d'être attribué à un nouveau patient, il doit faire l'objet Vérifiez que toutes les pièces mécaniques et électriques d'un examen minutieux.
- Page 19 Invacare® SB® 755 4.3.3 Nettoyage dans des systèmes de lavage Vérifiez les différentes sections du plan de couchage en activant toutes les fonctions des pièces mobiles à l'aide de automatique la télécommande. AVIS ! Vérifiez le fonctionnement des freins. Seuls certains composants du produit peuvent être Assurez-vous que les boutons de verrouillage sont bien nettoyés dans des systèmes de lavage automatique bloqués sur les panneaux du lit (broche entièrement ou bien à l'aide de système de nettoyage à haute introduite = bloqué). pression. Vérifiez les fonctions de verrouillage des barrières. — La lavabilité des composants doit être Assurez-vous que toutes les lattes du lit sont intactes et déterminée par un personnel agréé. non desserrées. — Si les composants ne peuvent pas être nettoyés dans des systèmes de lavage automatique ou 4.3 Nettoyage et désinfection bien à l'aide de système de nettoyage à haute pression ou si les consignes ne sont pas claires, 4.3.1 Informations de sécurité générales ils doivent être nettoyés à la main. AVERTISSEMENT ! La classification IP détermine la lavabilité d'un composant Risque de contamination électrique. La classification IP de chaque composant électrique — Prenez toutes les précautions nécessaires pour est indiquée sur l'étiquette du numéro de série. vous protéger et portez un équipement de protection adéquat.
- Page 20 4 Entretien Après lavage Pression maximale : 8 bars, avec une distance de 30 cm Précautions nécessaires avant toute réutilisation du lit entre la buse et la pièce. Agents de nettoyage recommandés : 1. Assurez-vous que de l'eau ne subsiste pas et essuyez — Sekumatic FDR ou FRE d'Ecolab éventuellement à l'aide d'un chiffon sec. Vérifiez plus — Neodisher Dekonta de Dr Weigert particulièrement les glissières. — Thermosept NDR de Schülke ou similaire, d'une 2. Testez toutes les fonctions électriques. valeur pH de 5 à 8 et à une concentration de 0,5 % 3. Lubrifiez le lit conformément au tableau de lubrification. 4. Remettez le lit en état comme indiqué dans la section Rinçage Inspection après changement de place - Préparation pour Température maximale : 85°C un nouvel utilisateur. ...
- Page 21 Invacare® SB® 755 2. Pour les soins en établissement Suivez vos procédures de désinfection internes et utilisez uniquement les désinfectants et méthodes préconisés. 4.4 Lubrification Utilisez un gros tournevis pour relever la petite langue de 1 à 2 mm. 3. Il est recommandé de lubrifier le lit selon le tableau suivant : Méthode de Refaites glisser les tubes latéraux. Vérifiez que les tubes Pièce du lit latéraux sont alignés. lubrification Huile (destinée aux 4.6 Mise au rebut 1 Roulements de levage et croisillons dispositifs médicaux) Préservez l'environnement en faisant recycler ce produit en fin Huile (destinée aux 2 Suspension moteur de vie dans un centre de recyclage. dispositifs médicaux) Désassemblez le produit et ses composants afin que les 3 Patins et glissières Graisse différents matériaux puissent être séparés et recyclés ...
- Page 22 5 Dépannage 5 Dépannage 5.1 Dépannage du système électrique Symptôme Cause possible Solution Le secteur n'est pas branché Branchez le secteur Le voyant secteur ne s'allume pas Le fusible dans l'unité centrale est grillé * Remplacez l'unité centrale l'unité centrale est défectueuse * Remplacez l'unité centrale La fiche du moteur n’est pas correctement Insérez correctement la fiche du moteur insérée dans l'unité centrale dans l'unité centrale Le moteur est défectueux * Remplacez le moteur Le voyant secteur s'allume, mais le moteur ne fonctionne pas Le câble moteur est endommagé * Remplacez le câble L'unité centrale est défectueuse * Remplacez l'unité centrale Télécommande défectueuse * Remplacez la télécommande L'unité centrale est défectueuse * Remplacez l'unité centrale L'unité centrale fonctionne sauf dans une direction sur un canal Télécommande défectueuse * Remplacez la télécommande Le moteur fonctionne mais la tige du piston ne se déplace pas. Le moteur ne peut pas soulever une charge complète Le moteur est endommagé * Remplacez le moteur Bruit du moteur, mais pas de ...
- Page 23 Royaume-Uni et Irlande : Invacare Limited Pencoed Technology Park, Pencoed Bridgend CF35 5AQ Tél. : (44) (0)1656 776 200 uk@invacare.com www.invacare.co.uk Invacare UK Operations Limited Invacare Portugal, Lda Unit 4, Pencoed Technology Park, Rua Estrada Velha 949 Pencoed 4465-784 Leça do Balio Bridgend CF35 5AQ Portugal Royaume-Uni 1577275-J 2024-03-11 *1577126J* Making Life's Experiences Possible®...
