Scorpius
Instructions à suivre pour le remontage :
❖ Lorsque vous réinstallez la prise électrique, veillez à
la mettre dans la bonne position ; reportez-vous à
l'image de droite. Si le connecteur n'est pas
positionné correctement, vous ne pourrez pas
remettre en place le bloc batterie.

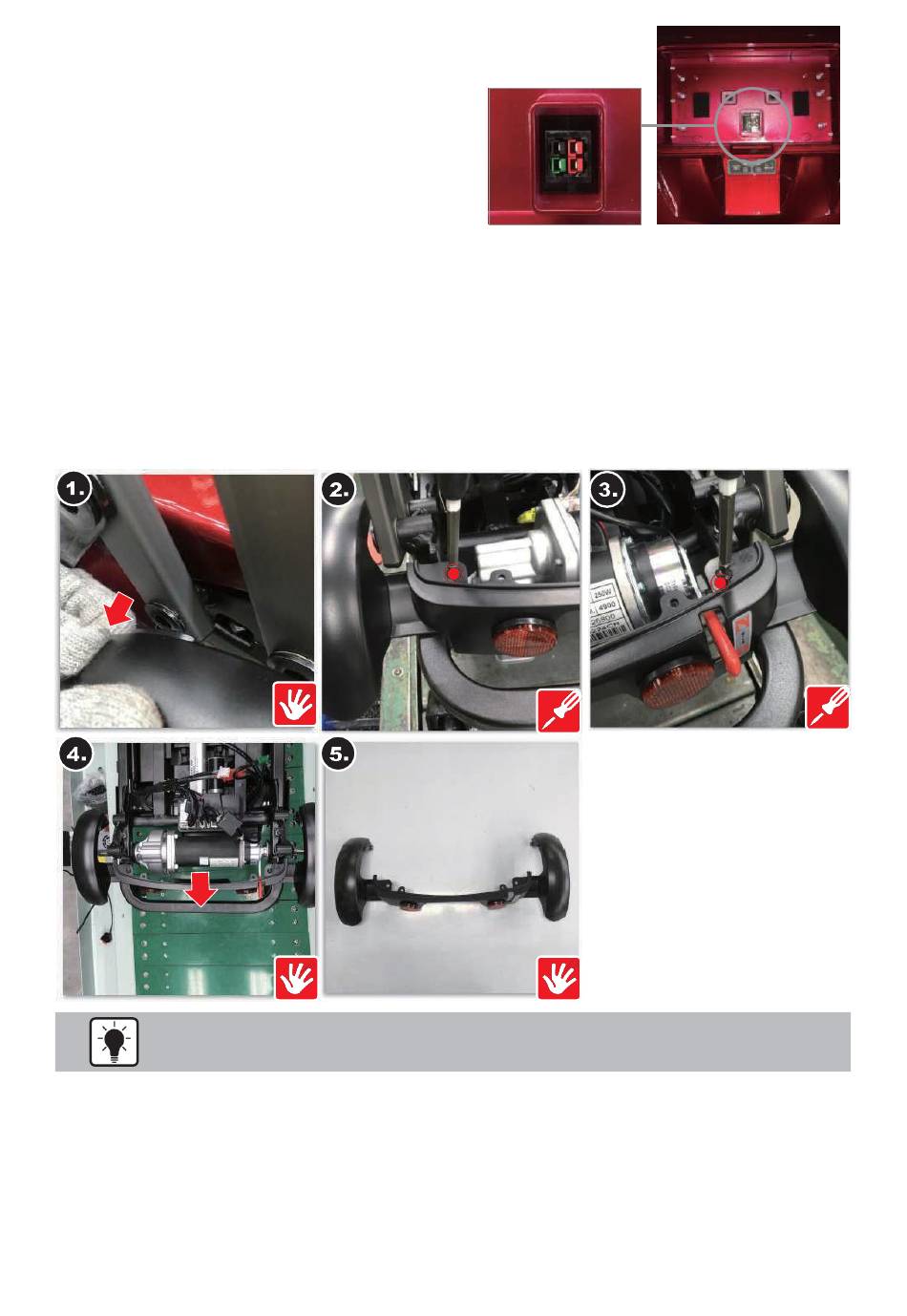

2.11.4 MAINTENANCE-11-4 Réparation du garde-boue arrière
Suivez les étapes de MAINTENANCE-11 Réparation du carénage supérieur arrière pour le retrait, puis :
1. Dégagez les goupilles de verrouillage des deux côtés du garde-boue arrière et du mécanisme de la
barre du siège.
2. et
3. Retirez les vis (12 mm, 4 pièces) des deux côtés du garde-boue arrière.
4. Tirez le garde-boue arrière vers l'arrière pour le séparer du châssis.
5. Retirez le garde-boue arrière.
❖ Pour le remontage, veuillez suivre exactement la même séquence mais dans l'ordre inverse.
• Étape 4. Lorsque le levier N-D est en position D, le garde-boue arrière risque de ne pas
être facile à retirer. Placez le levier en position N pour faciliter le retrait.
2.11.5 MAINTENANCE-11-5 Réparation du panneau de pliage/dépliage
Suivez les étapes de MAINTENANCE-11 Réparation du carénage supérieur arrière pour retirer le carénage, puis :
1. Repérez le panneau de pliage/dépliage à l'intérieur du scooter.
2. Retirez les deux vis qui maintiennent le panneau.
3. Retirez le panneau.
❖ Pour le remontage, veuillez suivre exactement la même séquence mais dans l'ordre inverse.
1662324~B
Manuel de maintenance
44
