9.2 Remplacement du revêtement de siège.
Pour cette procédure, se reporter à

l'ILLUSTRATION 2.
1. Effectuer l'une des opérations suivantes :
• Siège de 18 pouces de profondeur : Retirer les dix vis
cruciformes et rondelles fixant le revêtement du siège aux
croisillons.
• Siège de 20 pouces de profondeur : Retirer les douze vis
cruciformes et rondelles fixant le revêtement du siège aux
croisillons.
2. Retirer le revêtement de siège actuel des croisillons.
3. Vérifier la position de la sangle de positionnement du siège
(le cas échéant). Se reporter à Installation de la sangle de
positionnement du siège à la page 70.
4. Installer le nouveau revêtement en inversant les ÉTAPES 1 à 2.
9.3 Réglage de la largeur du siège
 Pour cette procédure, se reporter à l'ILLUSTRATION 3.
Pour régler la largeur du siège du fauteuil, le revêtement du siège et du dossier DOIT être modifié. Le cas échéant, il FAUT
également modifier le revêtement de l'appui-tête et de l'oreiller.
1. Retirer le revêtement de siège et du dossier actuel du fauteuil. Se reporter à Remplacement du revêtement de dossier à la page 48 et à
Remplacement du revêtement de siège. à la page 49.
2. Retirer les deux vis bouton et contre-écrous fixant les deux barres d'articulation aux croisillons.
3. Retirer les quatre vis bouton, contre-écrous et deux coupelles d'appui fixant la base du croisillon au châssis du fauteuil. Répéter l'opération pour
l'autre croisillon.
Part No 1123780
Vis de fixation

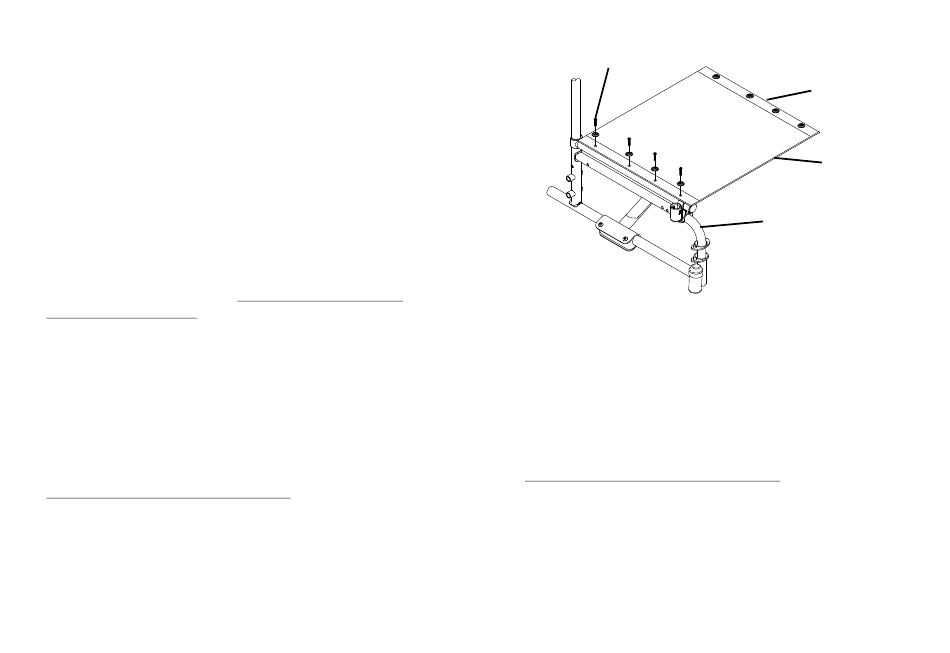

ILLUSTRATION 2 Remplacement du revêtement de siège.
49
9 SIÈGE ET DOSSIER
Profondeur de siège de 16
pouces
Revêtement de
siège
Châssis du
fauteuil
Tracer® IV
