Instructions à suivre pour le remontage du ressort :

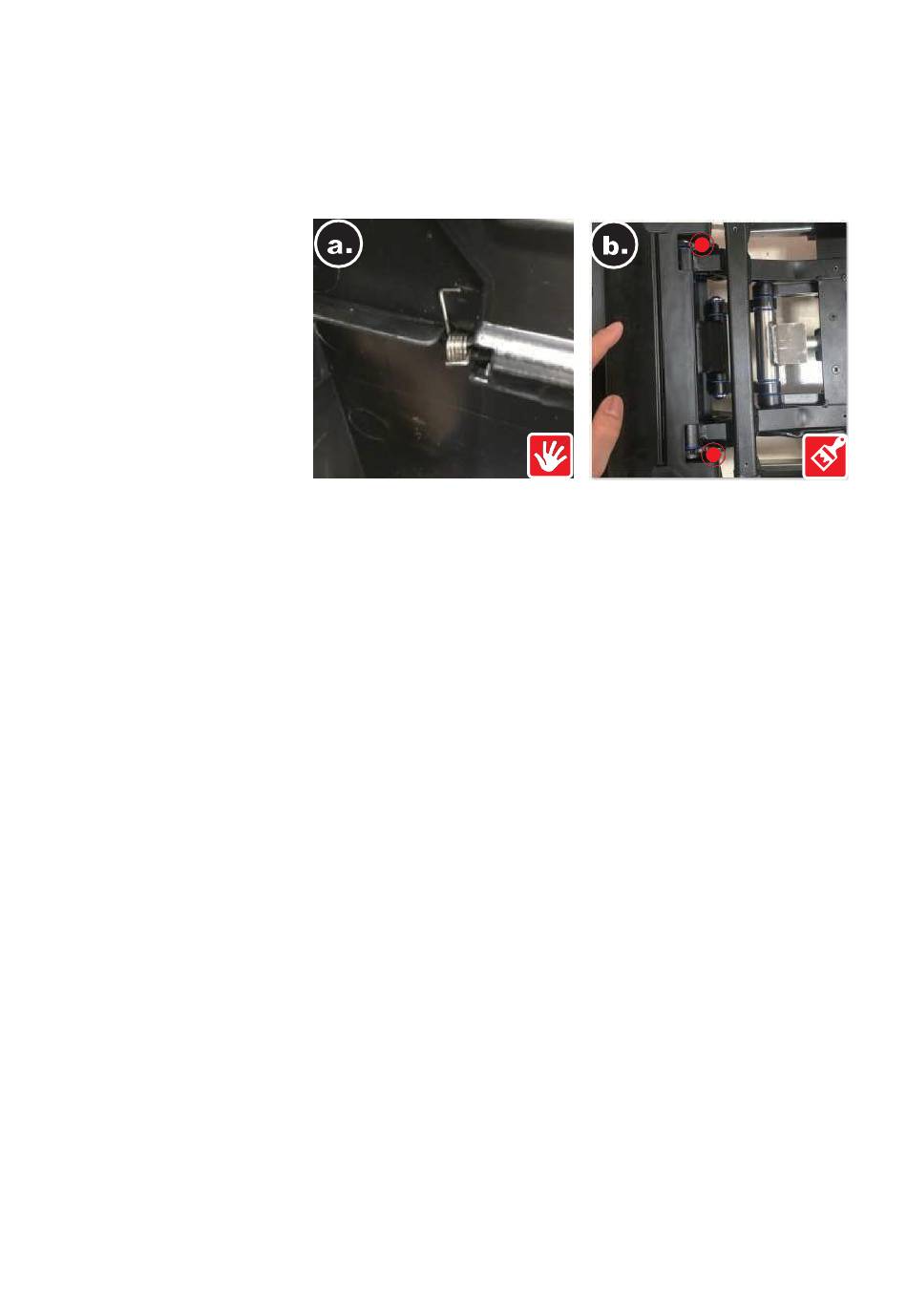

1. Emplacement du ressort (Figure a. à droite) : extrémité longue à gauche/extrémité courte à droite.
2. Réinstallez la goupille de verrouillage sur le côté gauche du carénage du repose-pieds.
3. Ressort installé dans la goupille de verrouillage sur le côté gauche.
4. Pour la fin du remontage, reportez-vous à l'Étape 3 → Étape 1 de MAINTENANCE-10-2 Remplacement du
carénage du repose-pieds.
Le carénage du repose-pieds doit être soulevé de temps en temps (sans être retiré) de façon à permettre la
lubrification des engrenages représentés à la Figure b. à droite. C'est une opération importante qui doit être
effectuée régulièrement pour
prolonger la durée de vie du
scooter.
2.11 MAINTENANCE-11 Réparation du carénage supérieur arrière
1. Retirez les deux vis internes (12 mm, 2 pièces) situées sous le carénage supérieur arrière.
2. Retirez le carénage arrière du repose-pieds en dégageant les trois goupilles de verrouillage et en le
tirant vers le haut.
3. Retirez le carénage arrière du repose-pieds.
4. Retirez les quatre vis (12 mm, 4 pièces) situées à l'arrière du carénage supérieur.
5. Soulevez avec précaution le carénage supérieur.
6. Retirez les trois connecteurs situés à l'intérieur du carénage.
7. Retirez le carénage.
❖ Pour le remontage, veuillez suivre exactement la même séquence mais dans l'ordre inverse.
❖ Pour plus d'informations sur les connecteurs, reportez-vous à la page suivante.
1662324~B
