2.11.3 MAINTENANCE-11-3 Réparation d'une prise électrique
Veuillez suivre les étapes de MAINTENANCE-11 Réparation du carénage
supérieur arrière, puis :
1. Repérez le connecteur de prise électrique (image de droite).
2. Vérifiez que le connecteur est correctement branché et rebranchez-le
si nécessaire (image de droite).
3. Si le problème persiste, reportez-vous ci-après aux Instructions à
suivre pour le remplacement.
Instructions à suivre pour le remplacement :
Suivez les instructions de MAINTENANCE-11 Réparation du carénage supérieur arrière pour retirer le
carénage, puis :

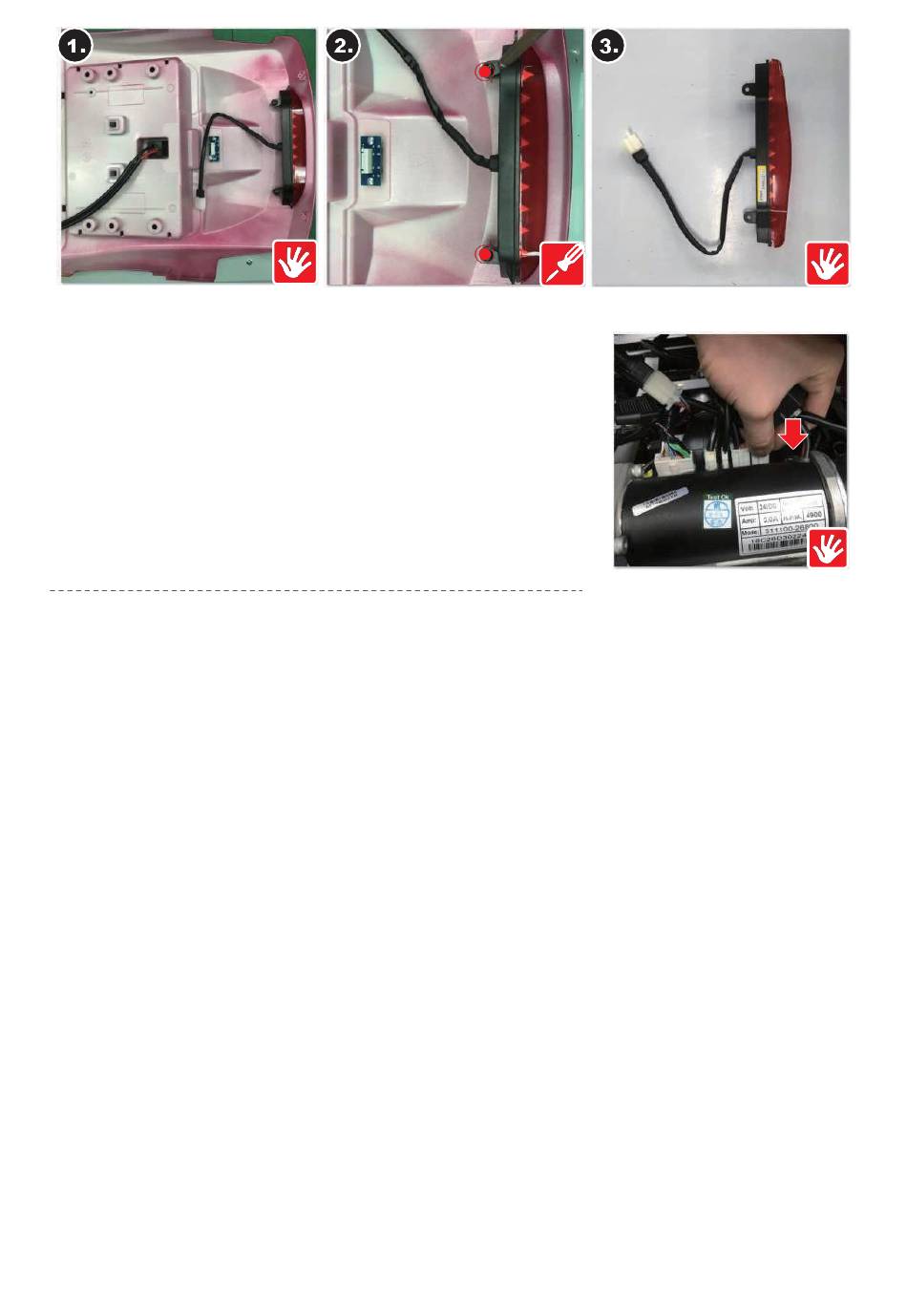

1. Débranchez le connecteur de prise électrique.
2. Serrez les deux côtés de la prise électrique à l'intérieur du bloc batterie.
3. Sortez la prise en poussant de l'intérieur.
4. Retirez la prise électrique.
❖ Pour le remontage, veuillez suivre exactement la même séquence mais dans l'ordre inverse.
❖ Lors du remplacement ou du remontage, tenez compte de la position du connecteur. Reportez-vous à la
figure en bas à droite et aux instructions ci-dessous.
❖ Si le problème persiste, reportez-vous à MAINTENANCE-01-1 Réparation du panneau de commande
supérieur or MAINTENANCE-11-1 Réparation du module d'alimentation DR pour remplacer la carte
défectueuse par une carte neuve.
