Scorpius

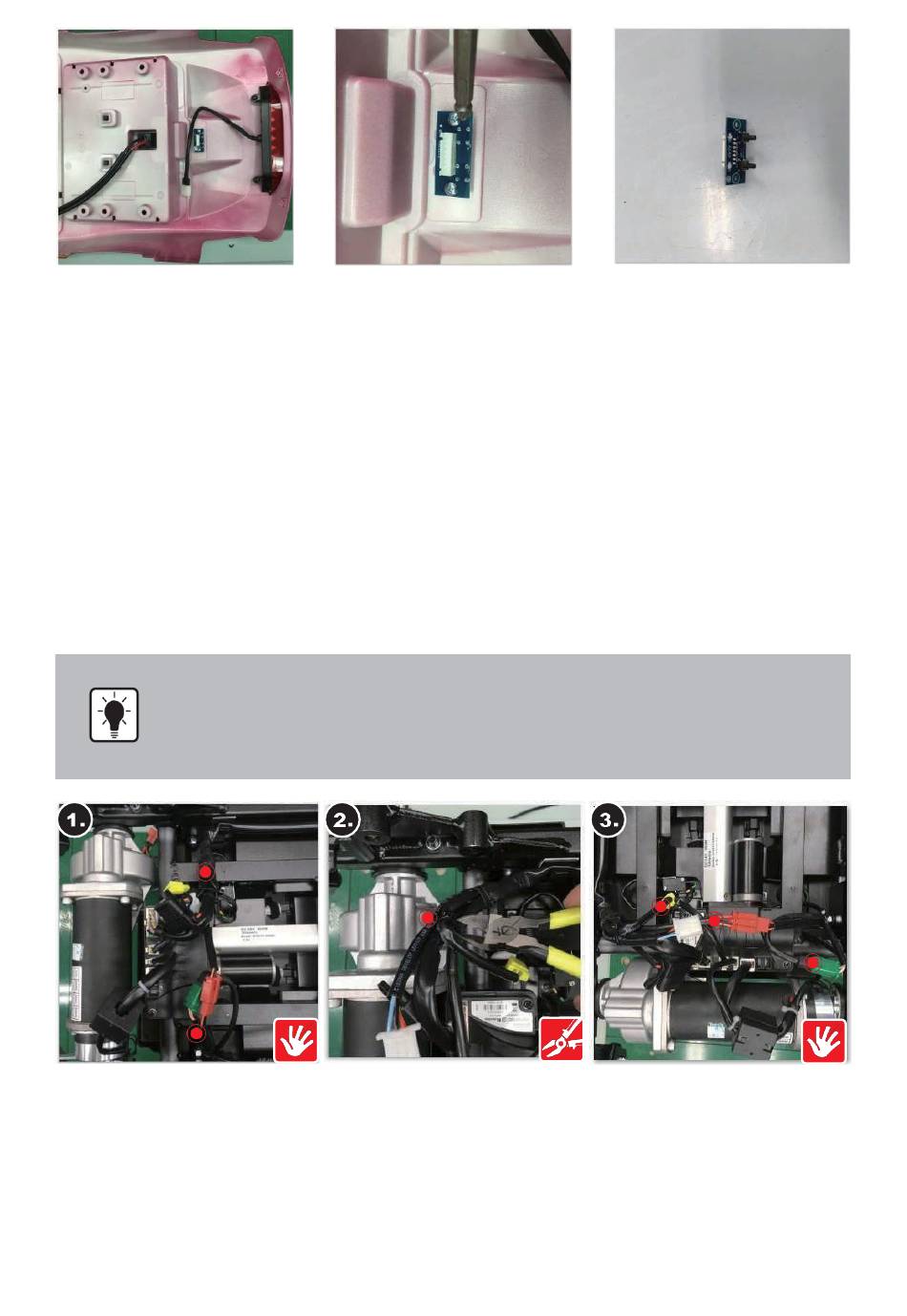

2.12 MAINTENANCE-12 Réparation du carénage inférieur arrière
Suivez les étapes de MAINTENANCE-11 Réparation du carénage supérieur arrière pour le retrait, puis :
1. Retirez le carénage supérieur arrière et repérez les serre-câbles situés des deux côtés.
2. Coupez et retirez les serre-câbles situés sur les câbles des deux côtés.
3. et
4. Débranchez tous les connecteurs du carénage inférieur arrière et du module d'alimentation DR.
5. Repérez les quatre vis (12 mm, 4 pièces) qui maintiennent la partie inférieure du carénage inférieur
arrière.
6. Retirez les quatre vis.
7. Ouvrez le carénage inférieur arrière et déchirez le ruban adhésif de l'électrovanne des deux côtés.
8. Dégagez les connecteurs de l'électrovanne des deux côtés et déconnectez le crochet du carénage inférieur.
9. Retirez le carénage.
❖ Pour le remontage, veuillez suivre exactement la même séquence mais dans l'ordre inverse. Reportez-
vous également aux mises en garde mentionnées à la page suivante.
❖ Pour les connecteurs concernés, reportez-vous aux instructions figurant à la page suivante.
• Le remontage du carénage inférieur est plus compliqué ; si les connexions ne sont pas
correctement rétablies, il y aura un dysfonctionnement. Reportez-vous aux instructions de
remontage figurant à la page suivante.
• Étapes 3 et 4. Pour les positions des connecteurs et les instructions, reportez-vous à
MAINTENANCE-11 Réparation du carénage supérieur arrière.
1662324~B
Manuel de maintenance
45
