Scorpius

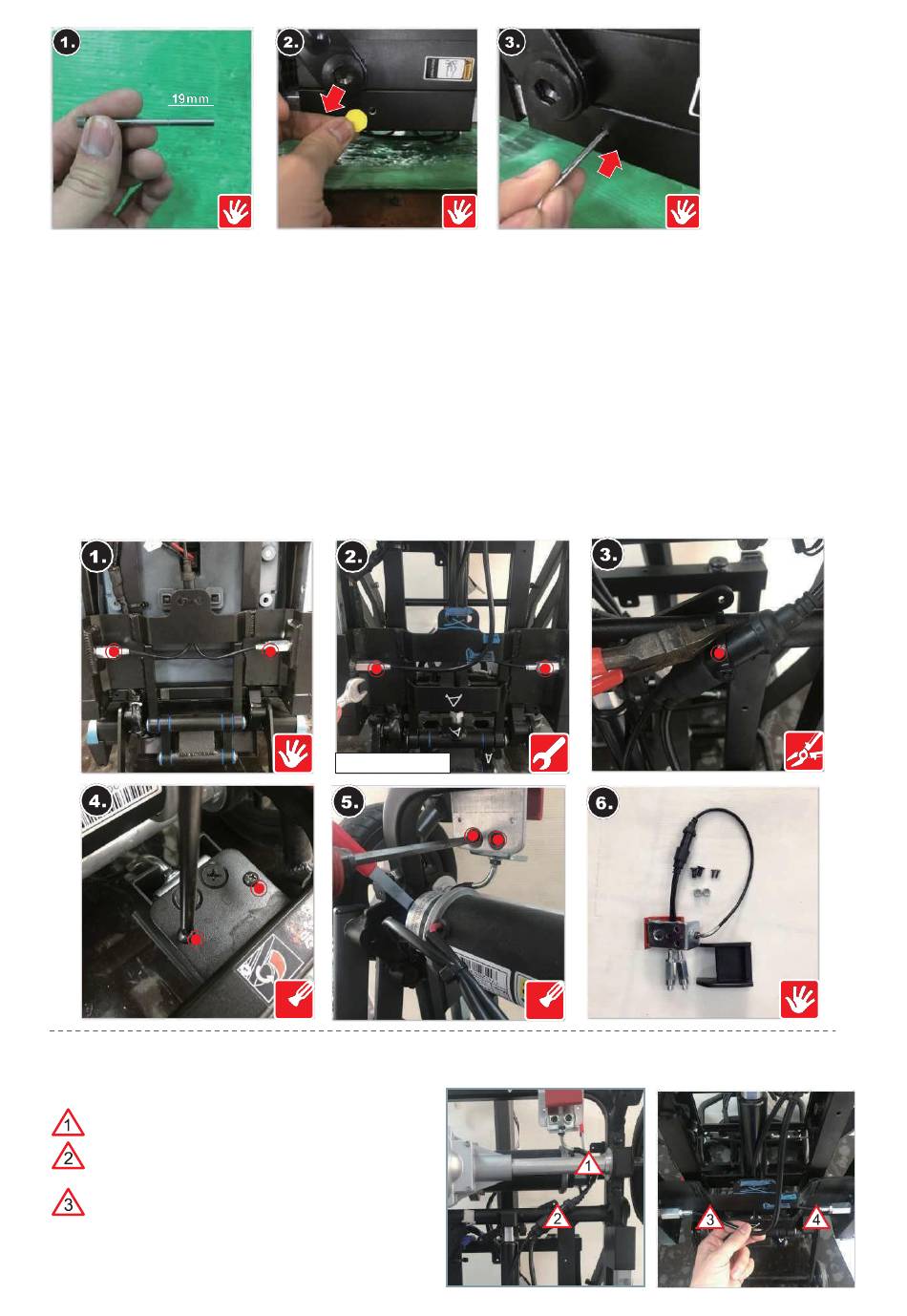

2.13.2 MAINTENANCE-13-2 Réparation de l'unité de pliage (manuel uniquement)
Effectuez toutes les étapes de MAINTENANCE-11 Réparation du carénage supérieur arrière,
MAINTENANCE-12 Réparation du carénage inférieur arrière et MAINTENANCE-11-5 Réparation du panneau
de pliage/dépliage, puis :
1. Repérez les goupilles de verrouillage de l'unité de pliage situées de chaque côté de la partie inférieure
du châssis du scooter.
2. Utilisez une clé (#17) pour retirer les goupilles de verrouillage.
3. Coupez et retirez le serre-câbles (1 pièce) sur le châssis et retirez le câble en acier.
4. Utilisez un tournevis cruciforme pour retirer les vis (12 mm, 2 pièces) du carénage en plastique.
5. Utilisez un tournevis cruciforme pour retirer les vis (20 mm, 2 pièces) qui maintiennent le mécanisme de pliage.
6. Sortez l'ensemble du mécanisme de pliage.
❖ Lors du remplacement ou du remontage des pièces, effectuez les mêmes étapes mais exactement dans
l'ordre inverse et suivez également les instructions à suivre pour le remontage ci-dessous.
Instructions à suivre pour le remontage :
Pour le câblage du remontage du mécanisme de pliage, reportez-vous aux images de droite ; faites particulièrement
attention aux éléments signalés par des triangles.
Le câblage doit passer au milieu du moteur.
Un serre-câbles est nécessaire pour
maintenir le câble en place.
La goupille de verrouillage gauche du
mécanisme de pliage (câble en acier plus
long) passe à l'extérieur de la base
coulissante.
1662324~B
70+-7kgf-cm
Manuel de maintenance
54
