Scorpius
Instructions à suivre pour le remontage :
❖ Avant de remonter les glissières, appliquez une petite quantité d'huile sur
les trous (reportez-vous à l'image de droite) pour faciliter le pliage et le
déploiement.

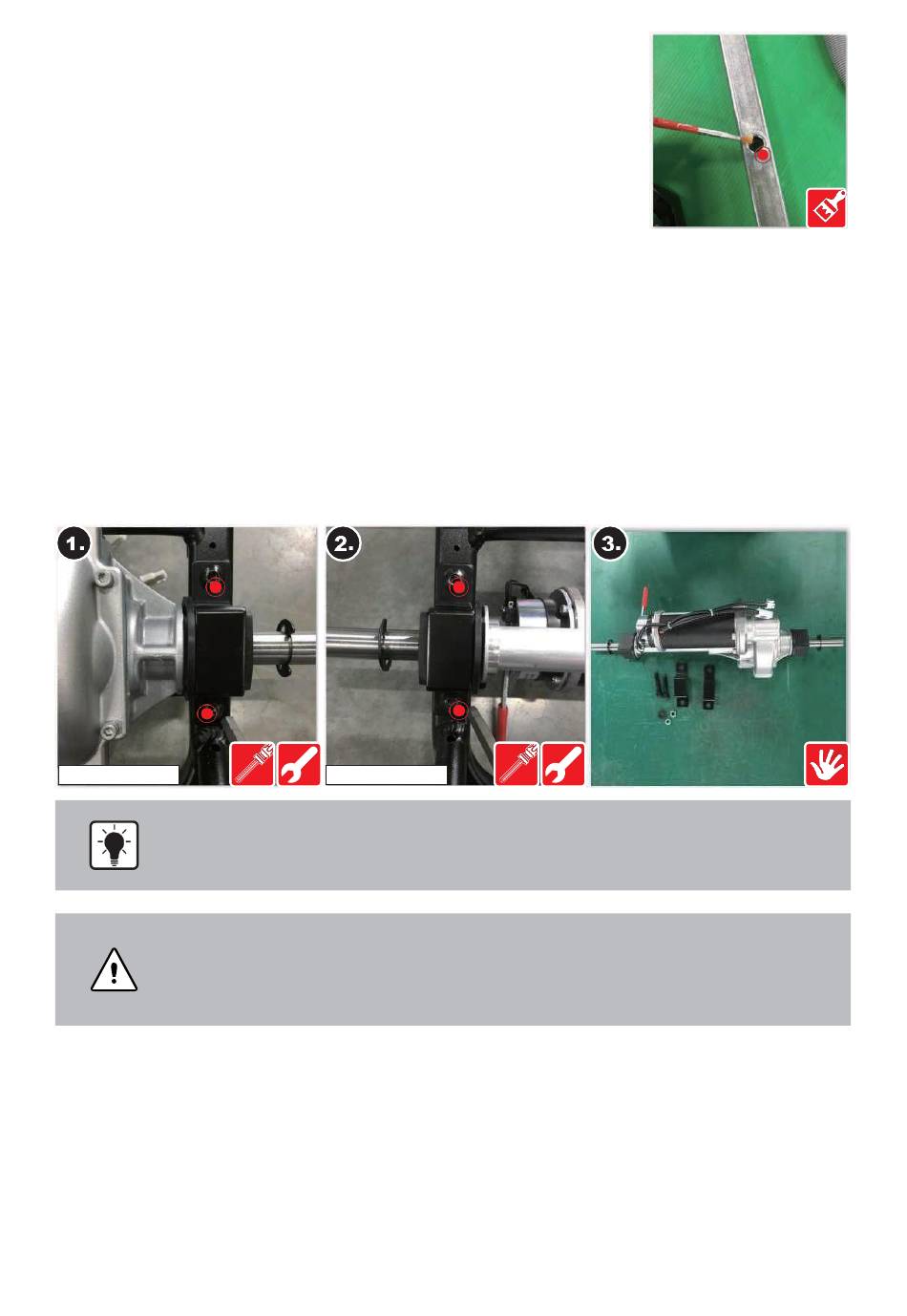

2.13.4 MAINTENANCE-13-4 Réparation du moteur
Effectuez les étapes de MAINTENANCE-11 Réparation du carénage supérieur arrière, MAINTENANCE-12
Réparation du carénage inférieur arrière et MAINTENANCE-05 Réparation d'une roue arrière, puis :
1. Utilisez une clé (#13) pour maintenir les écrous sur le côté droit du châssis et un tournevis Allen (#5) pour
détacher les boulons (30 mm, 2 pièces).
2. Suivez la même procédure de l'autre côté du châssis.
❖ Le moteur est assez lourd, veillez à ne pas le laisser tomber en le retirant.
3. Retirez les plaques de fixation en forme de U des deux côtés ; vous pouvez retirer le moteur.
❖ Lorsque vous remettez le moteur en place, veuillez suivre exactement la même séquence mais dans
l'ordre inverse.
60+-6kgf-cm
• Le moteur est lourd et cette opération doit être effectuée par deux personnes. L'une peut
soutenir le moteur tandis que l'autre enlève ou remet les boulons, etc. Le scooter doit être
retourné pour faciliter cette opération.
• Une fois le moteur retiré, mettez-le soigneusement de côté. Veillez à ne pas le laisser
tomber et à ne pas l'endommager, à moins qu'il ne doive aller au rebut.
• Toutes les autres pièces, y compris les plaques de fixation en forme de U et les boulons
et écrous doivent être conservées car elles ne seront pas fournies avec un moteur neuf.
2.13.5 MAINTENANCE-13-5 Réparation du frein électromagnétique
Suivez les étapes de MAINTENANCE-13-4 Réparation du moteur, puis :
1. Retirez le moteur et repérez les quatre vis qui maintiennent le dispositif de freinage électromagnétique
au moteur.
2. Utilisez un tournevis cruciforme pour retirer les vis et séparer l'appareil du moteur.
3. Après avoir retiré le dispositif, coupez et retirez le serre-câbles qui maintient le câble de frein sur le câble
du moteur.
4. Retirez le dispositif de freinage électromagnétique.
❖ Lorsque vous remettez le dispositif en place, veuillez suivre la même séquence mais dans l'ordre inverse.
1662324~B
60+-6kgf-cm
Manuel de maintenance
56
