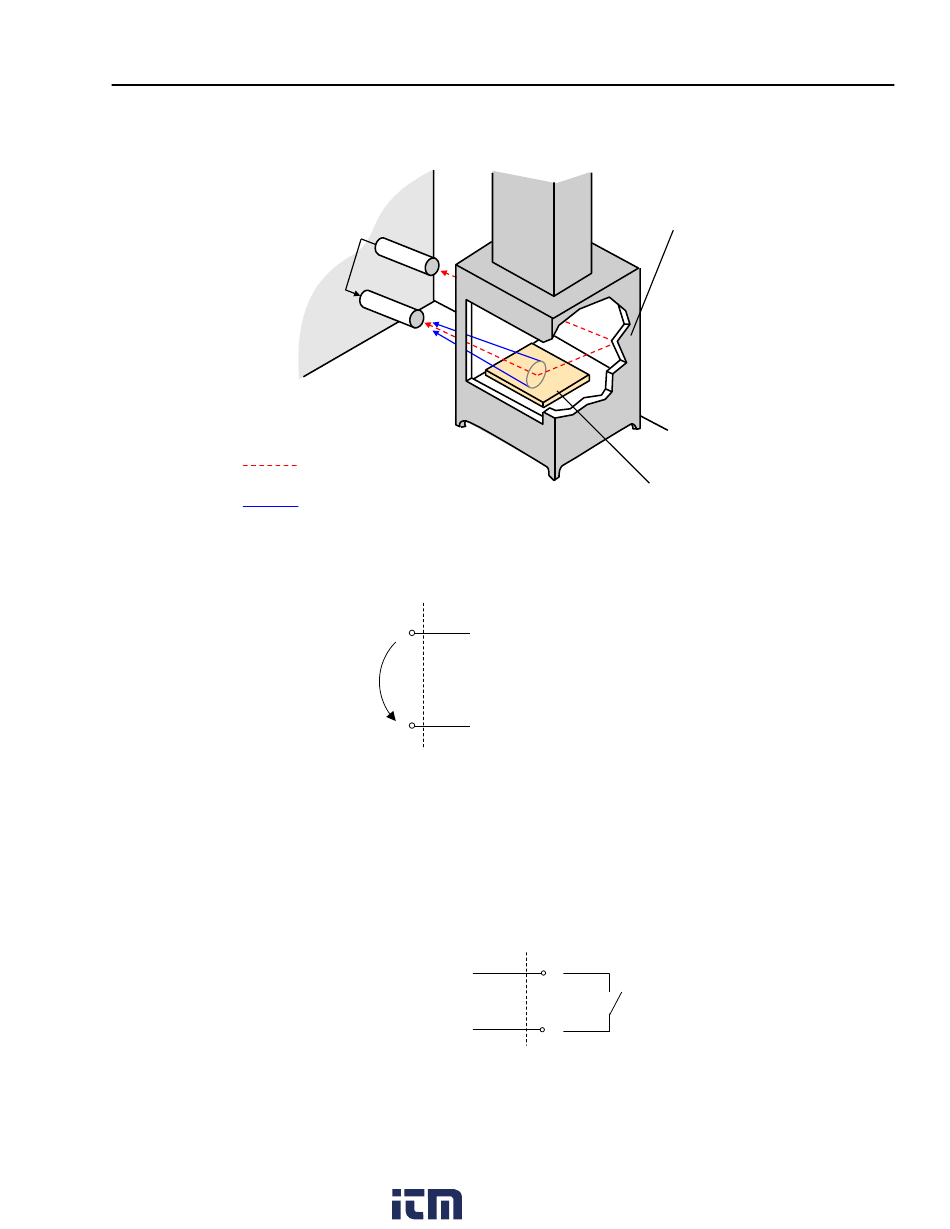

Figure 5-15 : Principe de fonctionnement de la compensation de la température ambiante autour de la
Figure 5-16 : Utilisation de la Fonction_2 pour compenser la température autour de la cible
5.7.5 Entrée de déclenchement externe
Entrée de déclenchement externe peut être utilisée (en fonction de ce pourquoi elle a été programmée) pour
assurer la fonction de : Remise à Zéro [Reset] d'un traitement du signal, Maintien [Hold] du signal ou Commande
du laser de pointage. Le déclenchement est activé en connectant l'entrée à la masse digitale (GND / L). La mise
à la masse peut se faire par un interrupteur, un contact de relais, un commutateur à transistor, une porte TTL, etc.
La fonction de déclenchement externe est activée par la commande ASCII XN.
5.7.5.1 Remise à zéro [Reset]
Une mise à la masse (niveau bas) de l'entrée de déclenchement remet à la valeur actuelle (valeur d'entrée) la
valeur min. ou la valeur max. maintenue en mémoire (voir mémoire des min. ou mémoire des max.). Tant que
l'entrée de déclenchement reste au niveau bas, le conditionnement du signal est inopérant et la température
1.800.561.8187
Le capteur #2 mesure la
température des parois
du four
Sortie analogique 0 à 10 V du
capteur #2 utilisée pour la
compensation de température
ambiante autour de la cible du
capteur #1
Le capteur #1 mesure
la température de la
cible
Rayonnement IR produit par les parois chaudes
du four et refléchit sur la cible
Rayonnement IR produit par la seule cible
0 à 10 Vcc
Figure 5-17 : Raccordement de l'entrée de déclenchement externe
Déclenchement externe (F)
Masse digitale (GND / L)
www.
cible
Capteur
Infrarouge
<Fonction_2> (D)
Masse analogique (K)
Capteur
infrarouge
.com
Installation
Capteurs 12-Fils
Parois du four
cible
51
