5.6 Capteurs 6-Fils
5.6.1 Panneau arrière
Le panneau arrière supporte une barrette de connexion à 6 bornes. Deux pour l'alimentation du système
(+24V/GND), deux pour la sortie analogique [AO-/AO+] et deux pour la communication RS-485 [485A/485B]
5.6.2 Connexion du câble
Le câble de liaison est fourni pas l'utilisateur.
Note :
Le câble doit posséder un blindage. Le presse étoupe n'est pas un serre câble. En conséquence le câble
❖
doit être maintenu durant l'installation. Le diamètre extérieur du câble (cylindrique) doit être compris entre
6,5 et 9,5 mm. Si le diamètre extérieur du câble est inférieur à 6,5 mm la protection IP65 devra être
assurée par un autre moyen.
Pour plus d'informations sur le montage du câble du capteur, voir paragraphe 5.4.2
liaison
en page 36.
5.6.3 Barrette de connexion
5.6.4 Sortie analogique
Le capteur Thermalert 4.0 à 6-Fils possède une sortie analogique. Cette sortie peut, à l'aide du logiciel de
configuration ou par une commande ASCII via la communication RS-485, être configurée en sortie courant, tension
ou équivalent thermocouple. Cette sortie est protégée contre les courts-circuits
1.800.561.8187

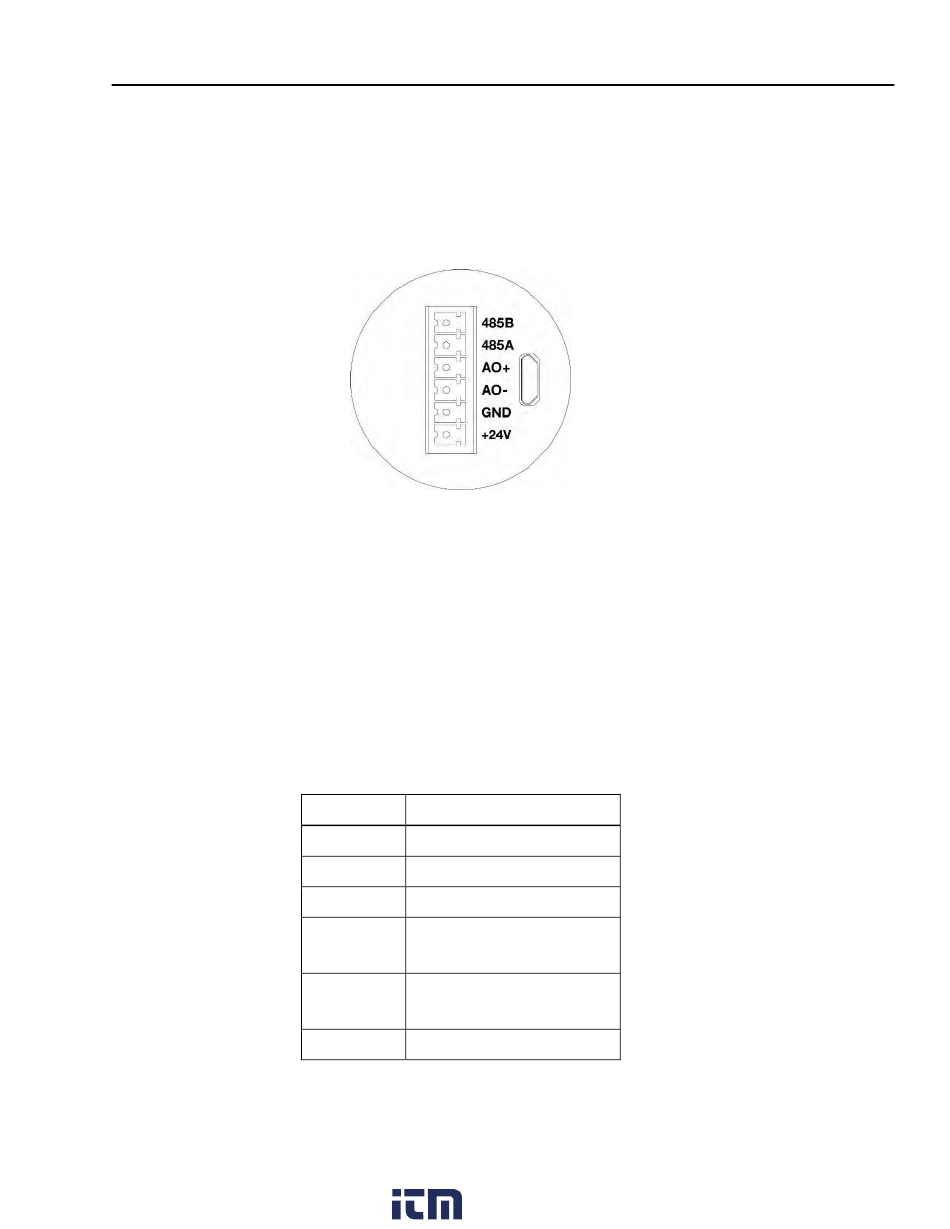

Figure 5-10 : Panneau arrière d'un capteur à 6-Fils
Table 5-4 : Identification des bornes de la barrette de connexion
Bornes
Descriptions
485B
RS-485-B Signal négatif
485A
RS-485-A Signal positif
AO+
+ Sortie analogique (positif)
AO-
- Sortie analogique (négatif)
(Masse de la sortie analogique)
GND
Masse / Terre
(Masse de la sortie digitale)
+24V
+ Alimentation 24 Vcc (positif)
