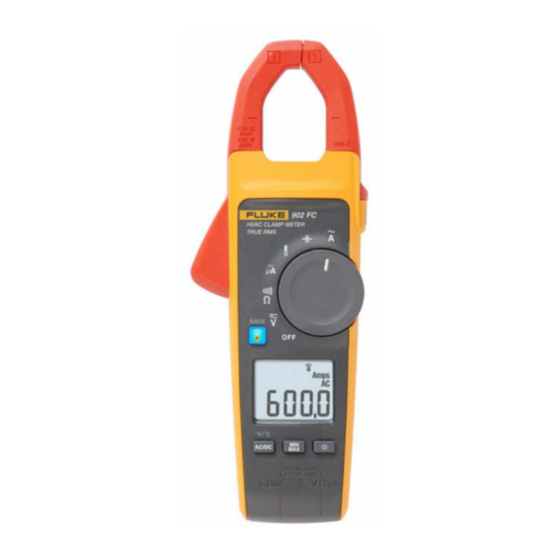

- Page 1 902 FC HVAC True-rms Clamp Meter PN 4748982 December 2015 (French) © 2015 Fluke Corporation. All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies.
- Page 2 LIMITES DE GARANTIE ET DE RESPONSABILITE Ce produit Fluke sera exempt de vices de matériaux et de fabrication pendant trois ans à compter de la date d’achat. Cette garantie ne s'applique pas aux fusibles, aux piles jetables ni à tout produit endommagé par un accident, une négligence, une mauvaise utilisation ou des conditions...
-
Page 3: Table Des Matières
Table des matières Titre Page Introduction ..............1 Comment contacter Fluke .......... 2 Consignes de sécurité ..........3 Présentation du produit ..........9 Utilisation du produit ..........12 Mesure de tensions AC et DC ......... 12 Mesure de la résistance et de la continuité ..... 13 Mesure des microampères μA ........ - Page 4 902 FC Mode d´emploi...
-
Page 5: Introduction
Introduction Le Fluke 902 FC est une pince ampèremétrique TRMS CVAC portable et fonctionnant sur batterie (l´Appareil) qui mesure : • Le courant alternatif • Le courant continu (jusqu'à 200 μA pour les tests d´électrode de détection de flamme via les bornes d'entrée) •... -
Page 6: Comment Contacter Fluke
• Singapour : +65-6799-5566 • Partout dans le monde : +1-425-446-5500 Ou consultez le site Web de Fluke www.fluke.com. Enregistrez votre appareil à l´adresse : http://register.fluke.com. Pour lire, imprimer ou télécharger le dernier complément au manuel, visitez le site http://us.fluke.com/usen/support/manuals. -
Page 7: Consignes De Sécurité
HVAC True-rms Clamp Meter Consignes de sécurité Consignes de sécurité Un Avertissement signale des situations et des actions dangereuses pour l’utilisateur. Une mise en garde Attention indique des situations et des actions qui peuvent endommager l´appareil ou l´équipement testé. XW Avertissement Pour éviter tout risque d´électrocution, d´incendie ou de lésion corporelle : •... - Page 8 902 FC Mode d´emploi • Ne pas dépasser la catégorie de mesure (CAT) de l´élément d´un appareil, d´une sonde ou d´un accessoire supportant la tension la plus basse. • Respecter les normes locales et nationales de sécurité. Utiliser un équipement de protection individuelle (gants en caoutchouc, masque et vêtements ininflammables réglementaires) afin...
- Page 9 HVAC True-rms Clamp Meter Consignes de sécurité • L´utilisation de cet appareil est limitée aux catégories de mesures, à la tension et à l´ampérage indiqués. • Le compartiment des piles doit être fermé et verrouillé avant toute utilisation de l´appareil. •...
- Page 10 S´il est endommagé, l´utilisation de l´appareil peut présenter des risques. Retourner l´appareil à Fluke afin de faire remplacer le sceau. • Ne pas utiliser dans les environnements CAT III ou CAT IV sans capot de protection.
- Page 11 HVAC True-rms Clamp Meter Consignes de sécurité Le tableau 1 illustre les symboles utilisés sur l´appareil et dans ce manuel. Tableau 1. Symboles Symbole Description Consulter la documentation utilisateur. AVERTISSEMENT. DANGER. AVERTISSEMENT. TENSION DANGEREUSE. Risque d´électrocution. Son application et son retrait à proximité de conducteurs nus sous tension dangereuse sont autorisés.
- Page 12 902 FC Mode d´emploi Tableau 1. Symboles (suite) Symbole Description La catégorie de mesure III s´applique aux circuits de test et de mesure connectés à la section de distribution de l´installation SECTEUR basse tension de l´immeuble. La catégorie de mesure IV s´applique aux circuits de test et de mesure connectés à...
-
Page 13: Présentation Du Produit
HVAC True-rms Clamp Meter Présentation du produit Présentation du produit La figure 1 et le tableau 2 illustrent les caractéristiques de l´appareil. iad01.eps Figure 1. Fonctionnalités de l´appareil... - Page 14 902 FC Mode d´emploi Tableau 2. Fonctionnalités de l´appareil Elément Description Fluke Connect Déblocage des mâchoires Collerette de protection Boîtier des Touche de maintien de l’affichage Commutateur rotatif : Tension alternative (AC) et continue (DC) ...
- Page 15 HVAC True-rms Clamp Meter Présentation du produit Le tableau 3 affiche les éléments sur l´écran. Tableau 3. Affichage iad06.eps Elément Description Les piles sont déchargées et doivent être remplacées Indique la présence d’une tension élevée Numéro d´ID Indique le mode d´enregistrement minimum ou ...
-
Page 16: Utilisation Du Produit
902 FC Mode d´emploi Tableau 3. Affichage (suite) Elément Description Avertisseur Le mode de maintien d’affichage est actif. Volts Fluke Connect est activé Degrés (Fahrenheit ou Celsius) Ampères Ohms Microampères Microfarads ... -
Page 17: Mesure De La Résistance Et De La Continuité
HVAC True-rms Clamp Meter Utilisation du produit Le mode de tension choisi s´affiche sur l´écran. Mesurez la tension en posant les sondes sur les points de test souhaités du circuit. Lisez la mesure de tension à l´écran. Remarque Lorsque la tension mesurée est supérieure à 30 V, apparaît à... -
Page 18: Mesure Des Microampères Μa
902 FC Mode d´emploi Mesurez la résistance en posant les sondes sur les points de test souhaités du circuit. Lisez la mesure de résistance sur l´écran. Remarque Si la résistance est <30 , l´avertisseur de continuité sonne pour signaler un court-circuit. - Page 19 HVAC True-rms Clamp Meter Utilisation du produit Gas Burner Controller Gas Burner Controller Burner iad04.eps Figure 2. Test d´une électrode de détection de flamme...
-
Page 20: Mesure De Température
902 FC Mode d´emploi Mesure de température L’appareil mesure la température en Celsius (°C) ou Fahrenheit (°F). XW Avertissement Afin d´éviter tout risque de choc électrique, d´incendie ou de lésion corporelle, ne touchez pas les tensions >30 V CA rms, 42 V CA crête ou 60 V DC. - Page 21 HVAC True-rms Clamp Meter Utilisation du produit Vent Pipe 80BK Integrated Temperature Probe (Type K) ibf05.eps Figure 3. Mesure de température...
-
Page 22: Mesure De Capacitance
902 FC Mode d´emploi Mesure de capacitance Mettez le circuit hors tension. Débranchez et déchargez le condensateur. Réglez le commutateur rotatif sur Prenez la mesure en notant la polarité correcte du condensateur. Si le condensateur exige d’être déchargé davantage, diSC apparaît pendant la décharge du condensateur. - Page 23 HVAC True-rms Clamp Meter Utilisation du produit Tactile Barrier Currents Cancel ibf03.eps Figure 4. Mesure de courant alternatif correcte...
-
Page 24: Rétro-Éclairage
902 FC Mode d´emploi Rétro-éclairage Appuyez sur pour activer ou désactiver le rétroéclairage. Le rétroéclairage est désactivé automatiquement au bout de 2 minutes. Pour désactiver le délai automatique du rétroéclairage : Appuyez sur pour allumer l´appareil. Appuyez sur . -
Page 25: Maintien De L´affichage
HVAC True-rms Clamp Meter Utilisation du produit Maintien de l´affichage En mode de maintien d´affichage HOLD, le résultat affiché sur l´écran est figé. Un bip retentit aussi toutes les 4 secondes et clignote pour rappeler cela à l’utilisateur. XW Avertissement Pour éviter tout risque de choc électrique, d´incendie ou de lésion corporelle, n´utilisez pas la fonction HOLD (MAINTENIR) pour mesurer des potentiels... -
Page 26: Entretien
902 FC Mode d´emploi Entretien XW Avertissement Pour éviter tout risque d´électrocution, d´incendie ou de lésion corporelle : • Faire réparer l´appareil par un réparateur agréé. • N´utiliser que les pièces de rechange spécifiées. Nettoyage de l´appareil XW Avertissement Pour éviter tout risque d´électrocution, d´incendie ou de lésion corporelle, lire toutes les consignes de... -
Page 27: Remplacement Des Piles
S´il est endommagé, l´utilisation de l´appareil peut présenter des risques. Retourner l´appareil à Fluke afin de faire remplacer le sceau. • Faire réparer le produit avant utilisation si les piles... - Page 28 902 FC Mode d´emploi Pour remplacer les piles (voir la figure 5) : Réglez le commutateur rotatif sur OFF. Retirez les cordons de mesure des bornes. Desserrez la fixation du compartiment des piles et retirez le couvercle de la partie inférieure du boîtier.
-
Page 29: Pièces De Rechange
Jeu de cordons de mesure TL75 4306653 Jeu de thermocouples 80BK, type-K 1997234 Sacoche souple 1997276 Fluke Connect La figure 6 illustre comment utiliser Fluke Connect avec l´appareil. ® FC Module Fluke Connect Bluetooth Connection to FC Tools SAVE Fluke Connect... -
Page 30: Spécifications
902 FC Mode d´emploi Spécifications Caractéristiques électriques Fonction Gamme Résolution Précision Tension DC 600 V 0,1 V 1,0 % ±5 points Tension AC 1,5 % ±5 points, 600 V 0,1 V (TRMS) 45 Hz à 400 Hz 2,0 % ±5 points, 45 Hz à... -
Page 31: Spécifications Générales
HVAC True-rms Clamp Meter Spécifications Spécifications générales Température de -10 °C à +50 °C fonctionnement -30 °C à +60 °C, sans piles installées Température d´entreposage Sans condensation (< 10 °C) ≤HR 90 % (10 °C à 30 °C) Humidité en fonctionnement ≤HR 75 % (30 °C à... - Page 32 902 FC Mode d´emploi Alimentation Deux piles AA, CEI LR6 Compatibilité électromagnétique (CEM) International CEI 61326-1 Environnement électromagnétique portable ; CEI 61326-2-2; CISPR 11 : Groupe 1, classe A Groupe 1 : Cet appareil a généré de manière délibérée et/ou utilise une énergie en radiofréquence couplée de manière conductrice qui...
