323/324/325
Clamp Meter
Mode d'emploi
PN 4045153
May 2012 (French)
© 2012 Fluke Corporation. All rights reserved. Printed in China.
Specifications are subject to change without notice.
All product names are trademarks of their respective companies.

Publicité

Table des Matières
loading

Manuels Connexes pour Fluke 323

Sommaire des Matières pour Fluke 323

  • Page 1 323/324/325 Clamp Meter Mode d'emploi PN 4045153 May 2012 (French) © 2012 Fluke Corporation. All rights reserved. Printed in China. Specifications are subject to change without notice. All product names are trademarks of their respective companies.
  • Page 2 Les distributeurs agréés par Fluke ne sont pas autorisés à appliquer une garantie plus étendue au nom de Fluke. Pour avoir recours au service de la garantie, envoyer l’appareil de test défectueux au centre de service Fluke le plus proche, accompagné...

  • Page 3: Table Des Matières

    Table des matières Titre Page Introduction......................... 1 Comment contacter Fluke ..................1 Consignes de sécurité ....................2 Nettoyage de l'appareil....................9 Caractéristiques générales..................10 Caractéristiques électriques ................... 10 Caractéristiques mécaniques ................. 12 Caractéristiques ambiantes..................12 Le multimètre......................14...
  • Page 4 323/324/325 Mode d'emploi...

  • Page 5: Introduction

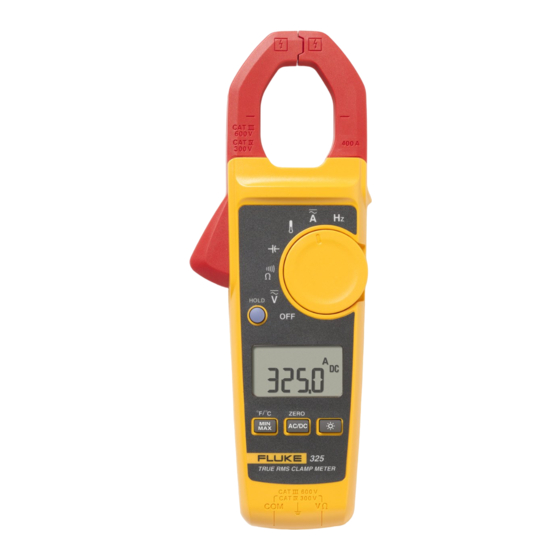

    Introduction Les pinces de courant Fluke 323/324/325 (l'appareil) mesurent les tensions alternatives (ca) et continues (cc), ainsi que le courant alternatif, la résistance et la continuité. Les modèles 324 et 325 mesurent également la capacitance et la température de contact. Le modèle 325 est également capable de mesurer le courant continu et la fréquence.

  • Page 6: Consignes De Sécurité

    • Singapour : +65-6799-5566 • Partout dans le monde : +1-425-446-5500 Ou consultez le site Web de Fluke www.fluke.com. Enregistrez votre appareil à l’adresse : http://register.fluke.com. Pour lire, imprimer ou télécharger le dernier complément au manuel, visitez le site http://us.fluke.com/usen/support/manuals.

  • Page 7: Clamp Meter Consignes De Sécurité

    Clamp Meter Consignes de sécurité Pour éviter tout risque d'électrocution, de brûlure ou de lésion corporelle : • L'utilisation de cet appareil est réservée aux catégories de mesures (CAT), à la tension, aux sondes à l'ampérage adéquat, aux cordons de mesure et aux adaptateurs qui conviennent pour les mesures.
  • Page 8 323/324/325 Mode d'emploi • Ne jamais appliquer une tension plus élevée que celle conseillée entre les bornes ou entre une borne et la terre. • Conforme aux normes locales et nationales de sécurité. Utiliser un équipement de protection (gants en caoutchouc, masque et vêtements ininflammables réglementaires) afin d'éviter toute blessure liée aux...
  • Page 9 Clamp Meter Consignes de sécurité • Brancher les cordons de mesure sur les entrées de l'appareil avant de brancher ce dernier sur le circuit testé. • Débrancher les sondes, cordons de mesure et accessoires avant d'accéder à la pile. • Ne pas utiliser l'appareil et le désactiver s'il est endommagé.
  • Page 10 323/324/325 Mode d'emploi • En cas d'inutilisation de l'appareil durant une longue période, retirer les piles afin de limiter les risques de fuites de celles-ci et d'éviter d'endommager l'appareil. • Retirer les batteries pour prévenir tout risque de fuite de batterie ou de dommage à...
  • Page 11 Courant alternatif (ca) Terre Ne jetez pas ce produit avec les déchets ménagers non triés. Courant continu (cc) Consultez le site Web de Fluke pour obtenir des informations au sujet du recyclage. Conforme aux directives de l’Union Courant alternatif et continu européenne.
  • Page 12 323/324/325 Mode d'emploi Tableau 1. Symboles (suite) Symbole Signification Symbole Signification L'application autour et le retrait Batterie de conducteurs SOUS TENSION sont autorisés. Les appareils CAT III sont conçus Les appareils CAT IV sont pour protéger contre les tensions conçus pour protéger contre...

  • Page 13: Nettoyage De L'appareil

    Clamp Meter Nettoyage de l'appareil Remarque La catégorie de mesure (CAT) et de tension pour l'association des sondes de mesure, accessoires de sondes de mesure, accessoires de pinces de courant et de l'appareil est la catégorie la PLUS BASSE de chaque composant. Nettoyage de l'appareil Nettoyer régulièrement le boîtier à...

  • Page 14: Caractéristiques Générales

    323/324/325 Mode d'emploi Caractéristiques générales Caractéristiques électriques Courant alternatif (Mâchoire) Gamme 323.............400 A 324, 325..........(40, 400) A Résolution 323.............0,1 A 324, 325..........(0,01, 0,1) A Précision ..........2 % ± 5 chiffres (45 – 65 Hz) 2,5 % ± 5 chiffres (65 – 400 Hz) Courant continu avec Mâchoire (325)

  • Page 15: Clamp Meter Caractéristiques Générales

    Plage ............600,0 V Résolution ..........0,1 V Précision............. 1 % ±5 chiffres Résistance Gamme 323, 324..........(400, 4 000) Ω 325............(400, 4 000, 40 000) Ω Résolution ..........(0,1, 1, 10) Ω Précision............. 1 % ± 5 chiffres Avertisseur de continuité...

  • Page 16: Caractéristiques Mécaniques

    Remarque : l'incertitude de température (précision) n'inclut pas l'erreur de la sonde thermocouple. Caractéristiques mécaniques Dimensions (L x l x H) ........(207 x 75 x 34) mm Poids 323 ............265 g 324 ............208 g 325 ............283 g Caractéristiques ambiantes Température de fonctionnement ....de -10 °C à 50 °C Température de stockage ......-30 °C à...
  • Page 17 Clamp Meter Caractéristiques générales ≤ 75 % HR (à 30 °C – 40 °C) ≤ 45 % HR (à 40 °C – 50 °C) (sans condensation) Altitude de fonctionnement ......2 000 mètres Altitude de stockage ........12 000 mètres Interférences électromagnétiques/ compatibilité...

  • Page 18: Le Multimètre

    323/324/325 Mode d'emploi Le multimètre gtq008.eps...
  • Page 19 Clamp Meter Le multimètre MAXMIN 324/325 gtq001.eps...
  • Page 20 323/324/325 Mode d'emploi 2:00 2:00 gtq002.eps...
  • Page 21 Clamp Meter Le multimètre 600 V 600 V 300 V 300 V 323, 324 TRUE RMS CLAMP METER TRUE RMS CLAMP METER 600 V 300 V 600 V 300 V gtq003.eps...
  • Page 22 323/324/325 Mode d'emploi 323 V dc - 323 V ac - 324, 325 V dc & V ac - >30 V 300 V gtq004.eps...
  • Page 23 Clamp Meter Le multimètre 600 V 600 V 300 V 300 V TRUE RMS CLAMP METER TRUE RMS CLAMP METER 600 V 600 V 300 V 300 V <70 324/325 <30 gtq005.eps...
  • Page 24 323/324/325 Mode d'emploi HOLD TRUE RMS CLAMP METER 600 V 300 V > 30 V 20 V AC/DC & ZERO ZERO ZERO ZERO 2 sec AC/DC AC/DC AC/DC gtq006.eps...
  • Page 25 Clamp Meter Le multimètre 324, 325 TRUE RMS CLAMP METER 600 V 300 V gtq009.eps...
  • Page 26 323/324/325 Mode d'emploi gtq007.eps...
