- Page 1 323/324/325 Clamp Meter Mode d'emploi May 2012 Rev.1, 06/15 (French) © 2012 Fluke Corporation. All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies.
- Page 2 Les distributeurs agréés par Fluke ne sont pas autorisés à appliquer une garantie plus étendue au nom de Fluke. Pour avoir recours au service de la garantie, envoyer l’appareil de test défectueux au centre de service Fluke le plus proche, accompagné...
-
Page 3: Table Des Matières
Table des matières Titre Page Introduction ......................... 1 Comment contacter Fluke ..................1 Consignes de sécurité ....................2 Symboles ........................7 Nettoyage de l'appareil ....................9 Spécifications ......................10 Le multimètre ......................15... - Page 4 323/324/325 Mode d'emploi...
-
Page 5: Introduction

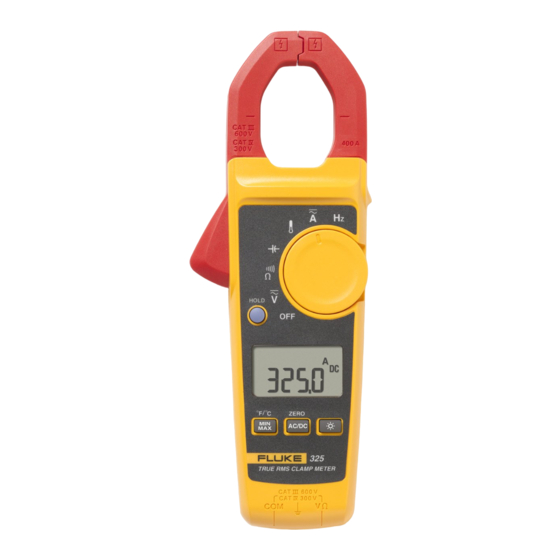

Introduction Fluke 323/324/325 Clamp Meter (l'appareil) mesurent les tensions alternatives (ca) et continues (cc), ainsi que le courant alternatif, la résistance et la continuité. Les modèles 324 et 325 mesurent également la capacitance et la température de contact. Le modèle 325 est également capable de mesurer le courant continu et la fréquence. -
Page 6: Consignes De Sécurité
• Singapour : +65-6799-5566 • Partout dans le monde : +1-425-446-5500 Ou consultez le site Web de Fluke www.fluke.com. Enregistrez votre appareil à l'adresse : http://register.fluke.com. Pour lire, imprimer ou télécharger le dernier complément au manuel, visitez le site http://us.fluke.com/usen/support/manuals. - Page 7 Clamp Meter Consignes de sécurité Avertissement Pour éviter tout risque d'électrocution, d'incendie ou de lésion corporelle : • N'utiliser cet appareil que pour l'usage prévu, sans quoi la protection garantie par cet appareil pourrait être altérée. • L'utilisation de cet appareil est réservée aux catégories de mesures (CAT), à...
- Page 8 323/324/325 Mode d'emploi • L'utilisation de cet appareil est limitée aux catégories de mesures, à la tension et à l'ampérage indiqués. • Ne jamais travailler seul. • Ne jamais appliquer une tension dépassant la valeur nominale entre les bornes, ou entre une borne et la terre.
- Page 9 Clamp Meter Consignes de sécurité • Placer les doigts derrière les protège-doigts sur les sondes. • Brancher les cordons de mesure sur les entrées de l'appareil avant de brancher ce dernier sur le circuit testé. • Débrancher les sondes, cordons de mesure et accessoires avant d'accéder à...
- Page 10 323/324/325 Mode d'emploi • Lire attentivement les consignes de sécurité avant d'utiliser l'appareil. • En cas d'inutilisation de l'appareil durant une longue période, retirer les piles afin de limiter les risques de fuites de celles-ci et d'éviter d'endommager l'appareil. •...
-
Page 11: Symboles
Clamp Meter Symboles Symboles Tableau 1. Symboles Symbole Signification Symbole Signification Courant alternatif (c. a.) Terre c.c. (courant continu) Courant alternatif et continu Conforme aux directives de AVERTISSEMENT. DANGER. l'Union européenne. Consulter la documentation ... - Page 12 323/324/325 Mode d'emploi Tableau 1. Symboles (suite) Symbole Signification Symbole Signification La catégorie de mesure II La CATÉGORIE DE MESURE III s’applique aux circuits de test s'applique aux circuits de test et de et de mesure connectés mesure connectés à la section de directement aux points ...
-
Page 13: Nettoyage De L'appareil
Clamp Meter Nettoyage de l'appareil Remarque La catégorie de mesure (CAT) et de tension pour l'association des sondes de mesure, accessoires de sondes de mesure, accessoires de pinces de courant et de l'appareil est la catégorie la PLUS BASSE de chaque composant. Nettoyage de l'appareil Nettoyer régulièrement le boîtier à... -
Page 14: Spécifications
Tension maximum entre toute borne et la prise de terre ........600 V Gamme 323 ............ 400,0 A 324, 325 ..........(40,00, 400,0) A Piles2 AAA, NEDA 24 A, IEC LR03 Température de fonctionnement ..... -10 °C à +50 °C Température de stockage ....... - Page 15 Clamp Meter Spécifications Poids 323 ............. 265 g 324 ............. 208 g 325 ............. 283 g Sécurité ........... CEI 61010-1 : degré de pollution 2 CEI 61010-2-032 : CAT IV 300 V, CAT III 600 V CEI 61010-2-033 : CAT IV 300 V / CAT III 600 V Indice de protection .........
- Page 16 323 ............ 0,1 A 324, 325 ..........(0,01, 0,1) A Précision 323, 325 ..........2,0 % ± 5 chiffres (45 – 65 Hz) 2,5 % ± 5 chiffres (65 – 400 Hz) 324 ............ 1,5 % ±5 chiffres (45 – 400 Hz) Remarque Ajoutez 2 % pour la sensibilité...
- Page 17 Résolution ..........0,1 V Précision1 ..........% ± 5 chiffres Résistance Gamme 323, 324 ..........(400,0, 4 000) Ω 325 ............. (400,0, 4 000, 40 000) Ω Résolution ..........(0,1, 1, 10) Ω Précision ..........1 % ± 5 chiffres...
- Page 18 323/324/325 Mode d'emploi Avertisseur de continuité 323 ............ ≤70 Ω 324/325 ..........≤30 Ω Capacitance (324, 325) Intervalle..........(100,0, 1 000) μF Résolution ..........(0,1, 1) μF Précision ..........1 % ± 4 chiffres Fréquence avec la mâchoire (325) Gamme ........... 5,0 à 500,0 Hz Résolution ..........
-
Page 19: Le Multimètre
Clamp Meter Le multimètre Le multimètre gtq008.eps... - Page 20 323/324/325 Mode d'emploi MAXMIN 324/325 gtq001.eps...
- Page 21 Clamp Meter Le multimètre 2:00 2:00 gtq002.eps...
- Page 22 323/324/325 Mode d'emploi 600 V 600 V 300 V 300 V 323, 324 TRUE RMS CLAMP METER TRUE RMS CLAMP METER 600 V 300 V 600 V 300 V gtq003.eps...
- Page 23 Clamp Meter Le multimètre 323 V dc - 323 V ac - 324, 325 V dc & V ac - >30 V 300 V gtq004.eps...
- Page 24 323/324/325 Mode d'emploi 600 V 600 V 300 V 300 V TRUE RMS CLAMP METER TRUE RMS CLAMP METER 600 V 600 V 300 V 300 V <70 324/325 <30 gtq005.eps...
- Page 25 Clamp Meter Le multimètre HOLD TRUE RMS CLAMP METER 600 V 300 V > 30 V 20 V AC/DC & ZERO ZERO ZERO ZERO 2 sec AC/DC AC/DC AC/DC gtq006.eps...
- Page 26 323/324/325 Mode d'emploi 324, 325 TRUE RMS CLAMP METER 600 V 300 V gtq009.eps...
- Page 27 Clamp Meter Le multimètre gtq007.eps...
- Page 28 323/324/325 Mode d'emploi...
