Instructions de fonctionnement
Vannes Manifold
Le support Manifold, placé du côté gauche du pulvérisa-
teur, regroupe toutes les commandes des fonctions. Mo-
dulaire, il permet le montage de 2 vannes d'aspiration
(ou 3 si pas de vanne de retour) et de 3 vannes de re-
foulement. De plus, on peut ajouter côté aspiration une
vanne de retour qui améliore la vidange de l'appareil
avant nettoyage.

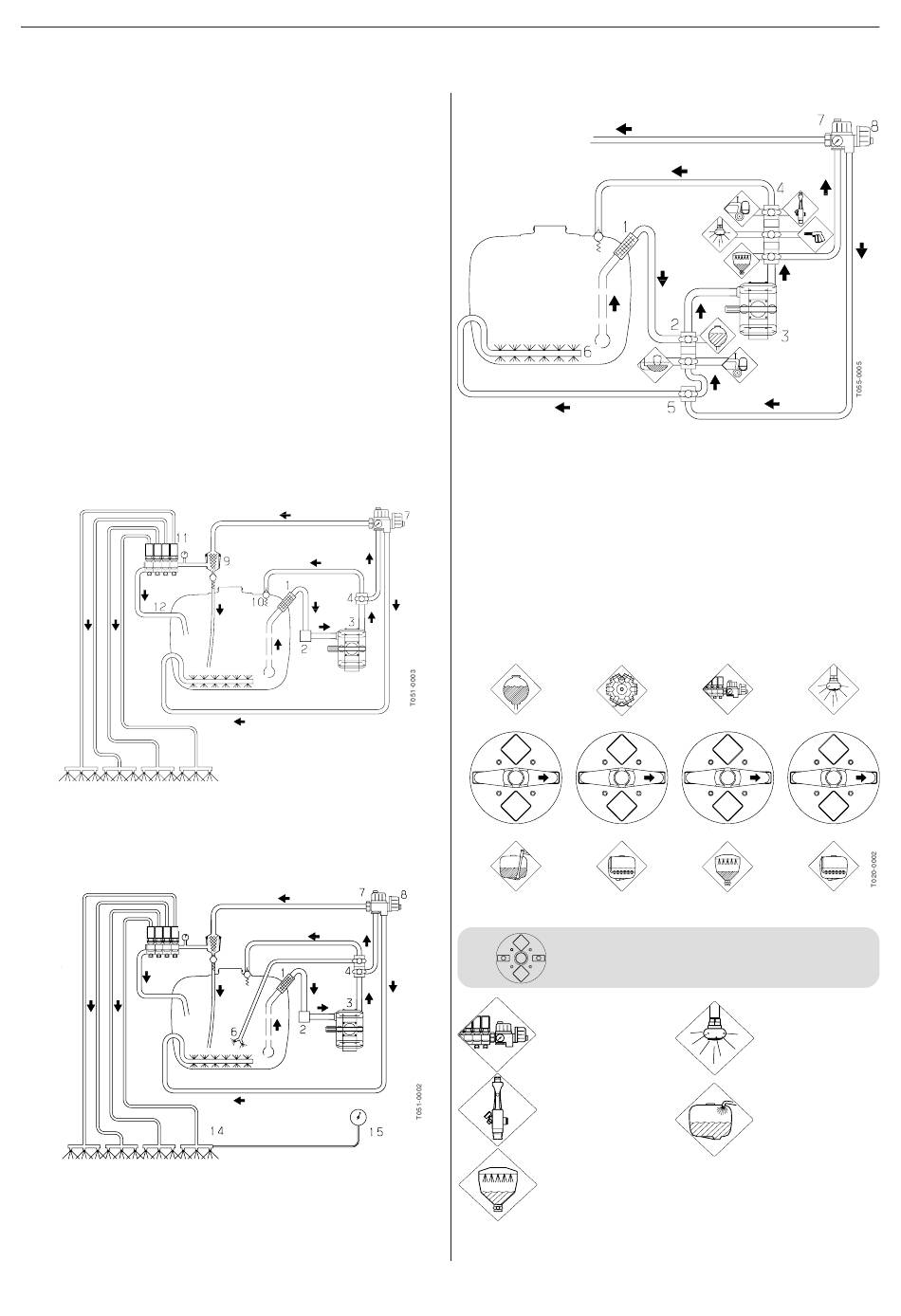

Schéma de fonctionnement
1. Filtre d'aspiration
2. Aspiration Manifold NOIRE
3. Pompe
4. Refoulement Manifold VERT
5. Vanne de retour BLEUE
6. Agitation sous pression
7. Vanne O/F
8. Réglage de pression
EC (standard)
2200/2800
3200/4200
11
12
9. Filtre autonettoyant
10. Clapet de sécurité
11. Distributeurs
12. Retour des compensateurs
de pression
13. Vanne de contrôle
14. Rampe
15. Manomètre
7
13
6
14
9
13
10
6
COMMANDER-LPY/LPZ
EC avec accessoires
Ce schéma montre différentes possibilités de branche-
ment d'accessoires. Ceux-ci sont spécifiques à chaque
appareil.
8
Utilisation des vannes MANIFOLD
Les fonctions des vannes MANIFOLD sont identifiées
par des pictogrammes et des couleurs:
Disque vert = vanne de refoulement
Disque noir = vanne d'aspiration
Disque bleu = vanne de retour
Aspiration
(Noir)
Disque vert = Vanne de refoulement
Vers le filtre
autonettoyant/
le réglage
Vers l'hydro-
remplisseur
Vers l'incorporateur
de produits
10
Retour
Refoulement
(Bleu)
(Vert)
Refoulement
(Vert)
Vers les buses de
rinçage de cuve
Vers la cuve princi-
pale
