Amortisseurs caoutchouc
Pour assurer les meilleurs stabilité et amortissement de
la rampe, il faut contrôler régulièrement les amortisseurs
caoutchouc.
Vérifiez que les amortisseurs sont:
3. Intacts (si non, il faut les remplacer),
4. Serrés (si non, il faut les resserrer).

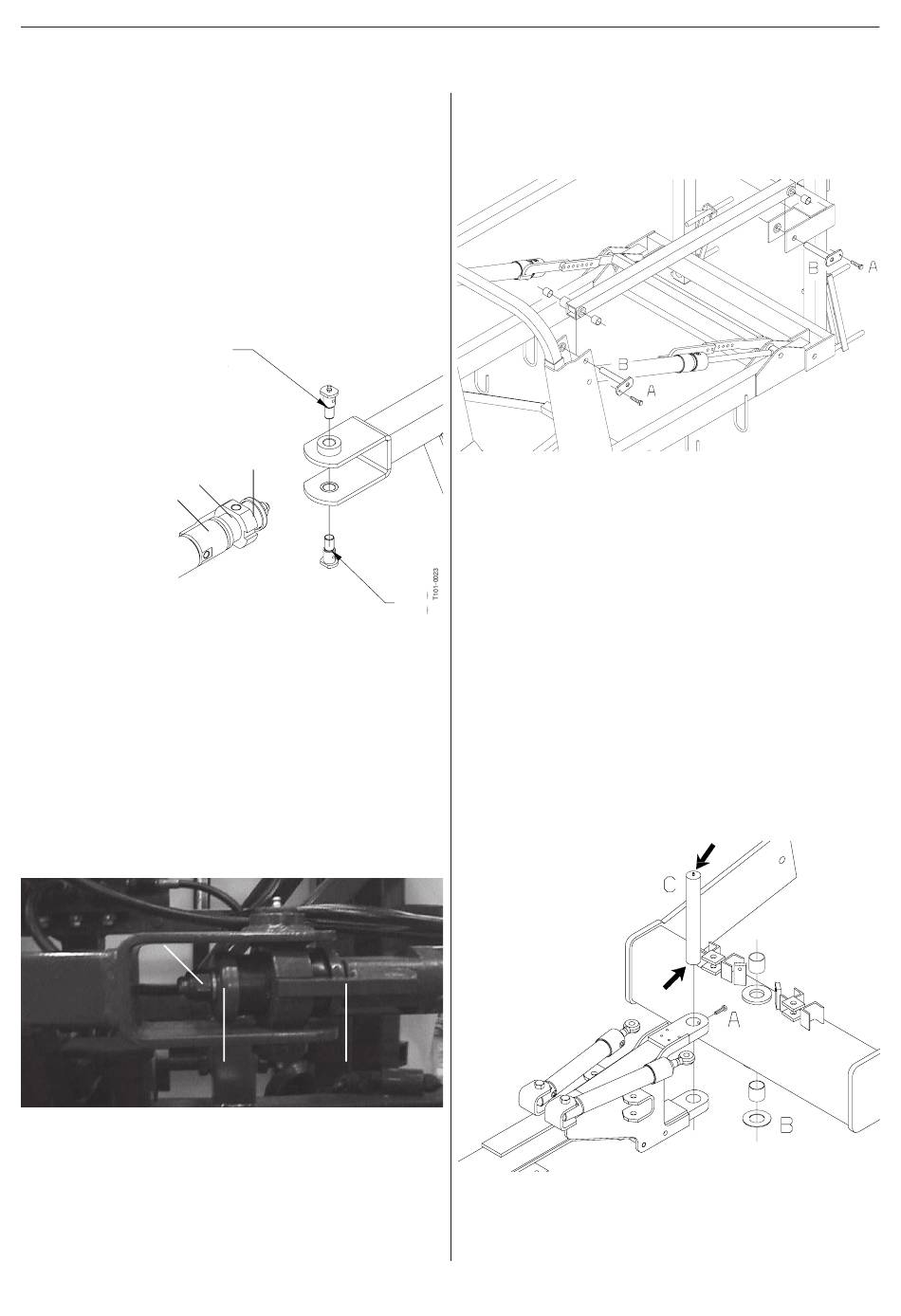

Remplacement des amortisseurs
caoutchouc
1. Dépliez la rampe.
2. Desserrez et
enlevez les
axes A et B.
3. Desserrez et
enlevez l'écrou
C.
D
4. Enlevez les 2 amortisseurs D et
remplacez les par 2 neufs.
5. Assemblez les pièces en ordre inverse.
6. Répétez l'opération sur l'autre vérin.
Les deux amortisseurs doivent être serrés de la même
manière.
Serrage des amortisseurs caoutchouc
Procédez ainsi:
1. Réglez la position de l'écrou A jusqu'à ce que les amor-
tisseurs soient bloqués.
A
IMPORTANT ! Chaque jeu d'amortisseurs doit être serré
de la même manière sur les 2 vérins. Pour vérifier, mesu-
rez la distance entre les deux plaques.
Elle doit être de 80 mm sur chacun des vérins.
A
C
80 mm
COMMANDER-LPY/LPZ
Remplacement des bagues d'usure, rele-
vage de la rampe
Vérifiez régulièrement les bagues d'usure et remplacez
les si elles sont usées.
1. Attelez le pulvérisateur au tracteur et dépliez la rampe
en position travail.
2. Levez la section centrale avec un moyen de levage
quelconque et maintenez la pour que les bras du pa-
rallélogramme ne supportent plus la charge.
3. Enlevez les vis A et les goupilles B sur l'un des bras
supérieur du parallélogramme, puis remplacez les ba-
B
gues usées.
4. Remontez le bras.
5. Procédez de la même manière sur l'autre bras.
6. Les bras inférieurs doivent être démontés simultané-
ment.
Graissez tous les raccords de graissage.
7. Retirez l'appareil de levage.
Remplacement des bagues d'usure, atte-
lage (modèles auto-suiveurs uniquement)
Si vous constatez trop de jeu dans l'attelage, il faut rem-
placer les bagues d'usure.
Articulation principale
(tous modèles auto-
suiveur)
T064-0035
1. Mettez des cales devant et derrière les roues du pul-
vérisateur.
2. Soulevez le châssis et calez le correctement.
T191-0012
T262-0005
