Première mise en service
4
Première mise en service
En plus des déclarations de mise en service pré-
sentées dans ce chapitre, il faut prendre en compte les
consignes spécifiques de mise en service du géné-
rateur de chaleur contenues dans le manuel d'instal-
lation spécifique.
4.1 Mise en service de l'installation générateur
de chaleur
La condition préalable pour la première mise en service est la fin
totale de tous les travaux de préparation de l'installation selon le
manuel d'installation et d'entretien du générateur de chaleur.
● Mettez l'interrupteur d'alimentation en marche sur le tableau
de la chaudière du générateur de chaleur.
Après la phase de départ, la sélection de la langue de
commande est affichée.
● Sélectionnez la langue souhaitée à l'aide du variateur.
Vous pouvez changer de langue de commande lorsque
vous le souhaitez.
● Confirmez le choix en appuyant légèrement sur le variateur.
La Config de base de l'appareil RoCon est chargée.
Le message « Démarrage » est affiché.
Le message « Initialiser » est affiché.
L'affichage standard de la position du commutateur rotatif
actuelle est représentée.
● Adaptez les réglages selon la configuration de l'installation de
chauffage de l'appareil RoCon (voir le chapitre 3.4).
Si un réservoir d'eau chaude est raccordé à un généra-
teur de chaleur de type A1, la sonde de température du
réservoir RoCon DT1 (
commandée séparément, qui est également contenue
dans le kit de raccordement VSA1 (
être raccordée et activée dans le niveau « Mise en
service » (voir tab. 5-1).
4.2 Raccord des appareils en option RoCon et
mise en service
Les consignes relatives à l'installation sont indiquées dans la do-
cumentation fournie correspondante.
Les appareils RoCon en option doivent être raccordés au
ROTEX générateur de chaleur via une conduite de bus CAN à 4
brins (connexion J13, voir le manuel d'installation du générateur
de chaleur).
ROTEX recommande, à ce sujet, d'employer des conduites
blindées possédant les caractéristiques suivantes :
– Normalisation selon ISO 11898, UL/CSA Typ CMX (UL 444)
– Enveloppe extérieure en PVC résistante aux flammes selon
CEI 60332-1-2
– Longueur jusqu'à 40 m, diamètre minimal 0,75 mm
mètre supérieur sera nécessaire en fonction de l'augmenta-
tion de la longueur des câbles.
Il est possible d'utiliser des boîtes de dérivation pour raccorder
les lignes de bus CAN de plusieurs appareils RoCon.
24
15 60 68), pouvant être
15 48 22), doit
2
. Un dia-
Veiller à une pose séparée des conduites de réseau, de sonde et
des données de bus. N'utilisez que des goulottes de câbles com-
portant des cloisonnements ou des goulottes de câbles séparées
par une distance d'au moins 2 cm. Les croisements de conduites
sont autorisés.
Dans l'ensemble du système de régulation du RoCon, on peut
relier au maximum 20 appareils avec une longueur de conduite
totale pouvant atteindre 800 m.
4.2.1
Mise en service du module mélangeur
RoCon M1
Le module mélangeur RoCon M1 (
d'unité de commande autonome. Pour la configuration et la com-
mande, le ROTEX générateur de chaleur est équipé d'une
RoCon-Régulation ou d'un régulateur d'ambiance RoCon U1
auquel il doit être raccordé via une conduite de bus CAN.
En connexion avec un régulateur d'ambiance, le
module mélangeur peut également être utilisé comme
régulateur de circuit de chauffage autonome.
Afin de pouvoir commander le module mélangeur direc-
tement via l'organe de commande RoCon B1, il faut
que la fonction de terminal soit activée
(voir chapitre 3.2.9).
Si, dans la position du commutateur rotatif
raît le message de non-attribution, l'unité de com-
mande n'a encore reçu aucune adresse de terminal
valable.
Si ce même message continue à être affiché, il peut
s'avérer nécessaire d'actualiser le logiciel de l'appareil
afin de pouvoir utiliser la fonction de terminal. Pour ce
faire, veuillez vous adresser à l'équipe de service de
ROTEX.
Sur l'interrupteur d'adressage (voir fig. 4-1), il faut régler une
adresse système unique pour le circuit de chauffage devant être
réglé à partir de ce module mélangeur il faudra le synchroniser à
l'organe de commande affecté (paramètre [HC Assignment]).

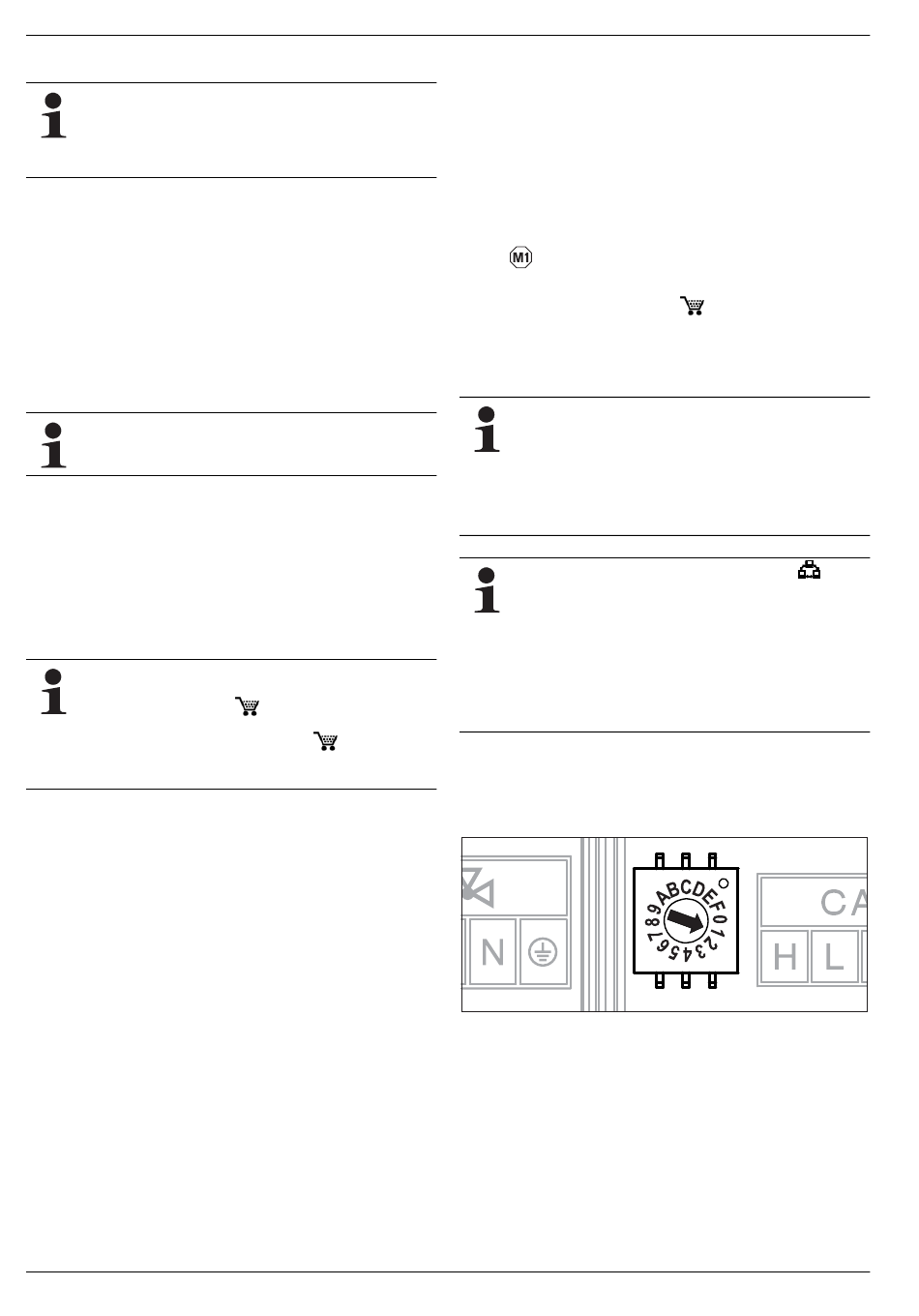

Figure 4-1
Réglage de l'adresse système pour le module mélangeur
RoCon M1
Tous les réglages et étapes de commande de ce circuit de
chauffage sont assurés de la même manière que pour le circuit
de chauffage direct. Vous trouverez l'aperçu sur les paramètres
disponibles et leurs réglage au chapitre 5.13.
Vous pouvez constater directement sur le module mélangeur
RoCon M1 l'état de fonctionnement actuel (voir fig. 4-2).
15 70 68) ne dispose pas
appa-
FA ROTEX RoCon BF - 04/2014
