# Sur le boîtier de commande

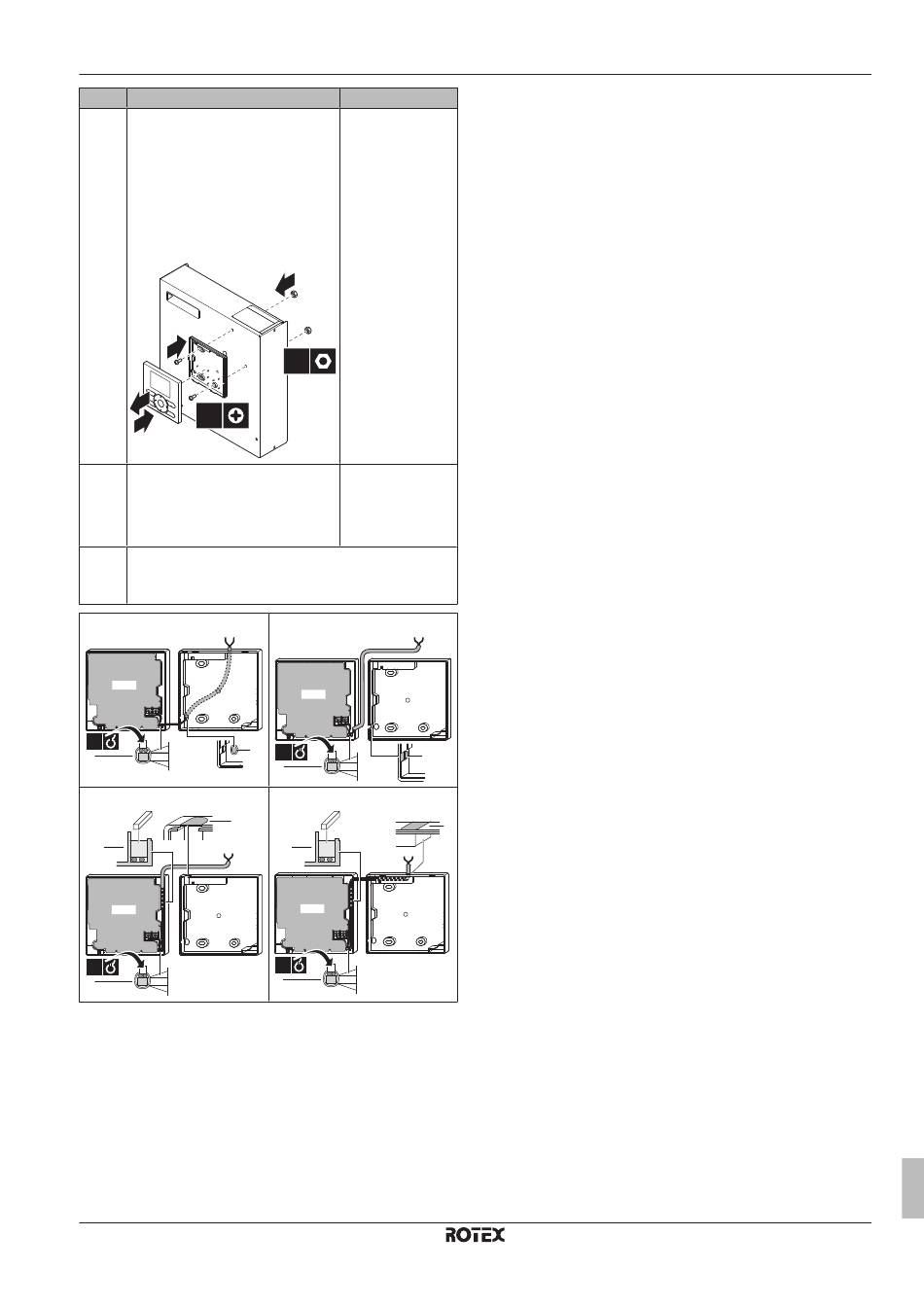

4 Fixez la plaque murale de l'interface
utilisateur sur le panneau avant du
boîtier de commande à l'aide des
boulons et des écrous M4 contenus
dans le sac des accessoires.
Veillez à ne PAS déformer la partie
arrière de l'interface utilisateur en
serrant excessivement les vis de
montage.
2
1
2×
4
5 Procédez au raccordement indiqué
dans l'illustration 4A.
6 Raccordez de nouveau la plaque avant à la plaque murale.
Veillez à ne PAS coincer le câblage lors du raccordement
de la plaque avant au boîtier de connexion.
4A Par l'arrière
PCB
1×
a
b
4C Par le haut
a
b
PCB
1×
b
a Faites une encoche pour que le câblage passe par les
pinces, etc.
b Fixez le câblage sur la partie avant du boîtier à l'aide de la
retenue de câblage et de la bride.
5 Mise en route du système
Pour savoir comment configurer et mettre en service le système,
puis le confier à l'utilisateur, reportez-vous au manuel d'installation
de l'unité extérieure.
RKCB07CAV3
Boîtier de commande monobloc basse température ROTEX HPSU
4P416035-1 – 2015.08
Dans la pièce
Fixez la plaque
murale de l'interface
utilisateur au mur.
Si vous ne
raccordez PAS une
interface utilisateur
au boîtier de
commande, ne
retirez PAS les
chevilles des trous
3 de la plaque
frontale.
2×
Procédez au
raccordement
indiqué dans
l'illustration 4A, 4B,
4C ou 4D.
4B Par la gauche
PCB
1×
a
b
4D Par le centre supérieur
a
b
PCB
1×
b
5 Mise en route du système
