Descriptif du dispositif de la vanne de coque

La vanne de coque peut être actionnée manuellement ou contrôlée par un système
hydraulique. En mode manuel, un volant actionné à la main sert à ouvrir et fermer la
vanne de coque. En mode hydraulique, un simple bouton réalise la même action.
Vanne de coque manuelle
Sur une vanne de coque manuelle, un volant permet d'ouvrir et de
fermer la vanne. Le volant est fixé à la vanne de coque, de sorte que
vous devez vous rendre au fond du navire pour l'actionner.
La vanne de coque est dotée d'interrupteurs de position. Ceux-ci sont
connectés à l'unité de contrôle du moteur de l'unité de coque. Cette
interface empêche le transducteur d'être abaissé lorsque la vanne de
coque est fermée. Elle n'empêche pas la vanne de coque de se fermer
lorsque le transducteur est abaissé.
Vanne de coque hydraulique
Sur une vanne de coque hydraulique, le volant est remplacé par un
moteur hydraulique.

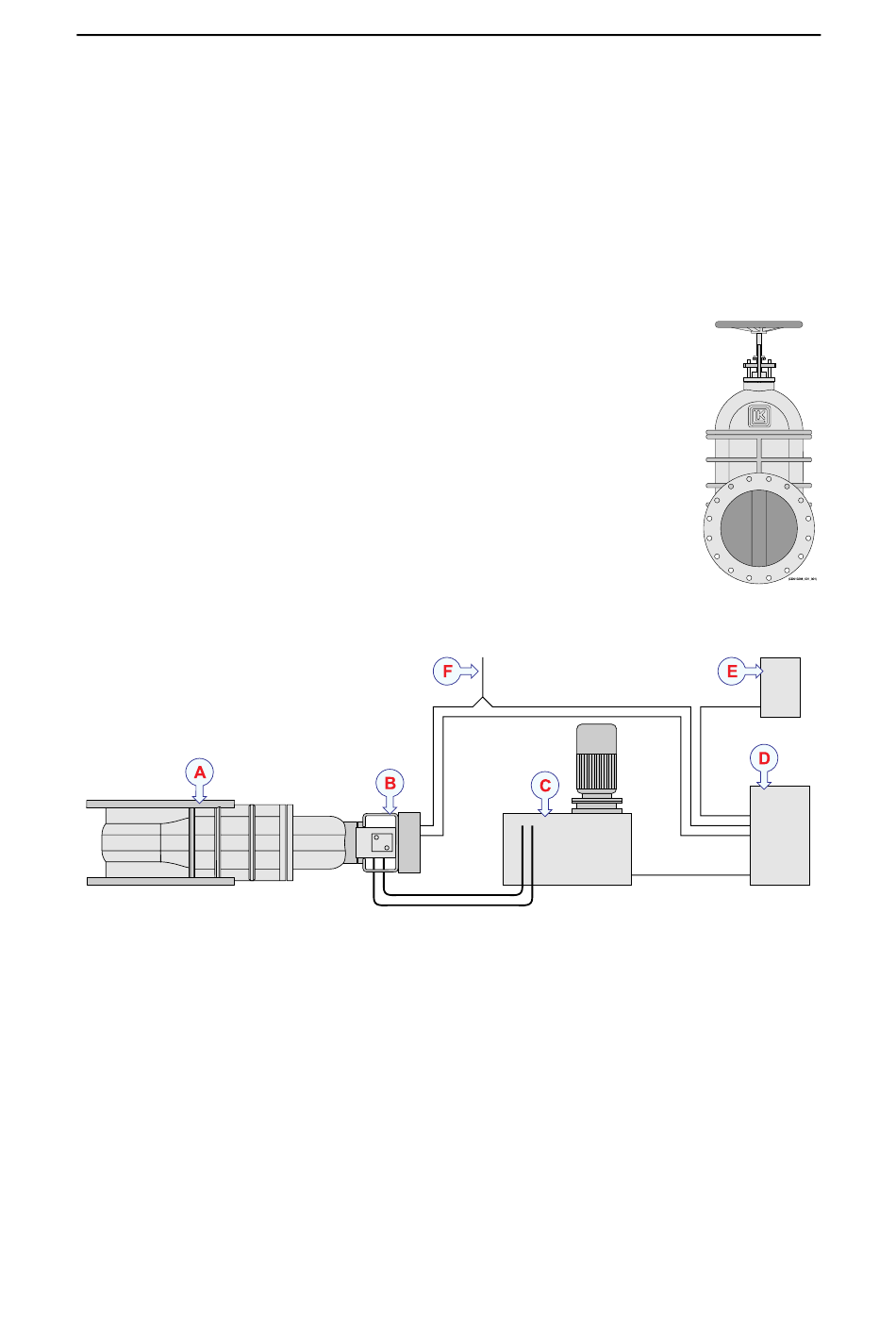

A Vanne de coque
B Vérin hydraulique
C Le groupe hydraulique
Le groupe hydraulique fournit la pression d'huile au moteur hydraulique de la
vanne de coque.
D Dispositif de commande et de contrôle de la vanne
Cette commande de la vanne assure le contrôle du groupe hydraulique. Elle contient
des contrôleurs pour actionner l'ensemble du système des vannes de coque.
