Connecter les câbles du transducteur au dispositif Unité
transcepteur
Les câbles du transducteur sont connectés à votre Unité transcepteur à l'aide d'une
grande fiche de transcepteur. La fiche du transcepteur doit être fermement connectée à la
prise latérale de votre Unité transcepteur - et le transducteur doit être immergé dans l'eau
- avant de pouvoir transmettre (·pinging ») avec le système CS90.
Conditions préalables
Nous présupposons que vous êtes équipé d'un set d'outils
standard. Cet ensemble d'outils comprend des instruments
de base pour effectuer des tâches électroniques et
électromagnétiques. Chaque outil doit être disponible en
différentes tailles. Nous vous conseillons de démagnétisés les
outils afin de protéger votre équipement.
Contexte
Une fois que la fiche du transcepteur est connectée à votre Unité
transcepteur et que le transducteur est immergé dans l'eau, le
système CS90 peut être réglé pour transmettre (« ping »).
Précaution
Vous ne devez jamais commencer les transmissions
(« Pinging ») du dispositif CS90 lorsque le navire est en cale
sèche. Le transducteur sera endommagé s'il transmet à l'aire
libre.
Procédure
1 Assurez-vous que le boîtier de la fiche est propre et en
aucun cas endommagé.
2 Assurez-vous que le joint est propre et en aucun cas endommagé.

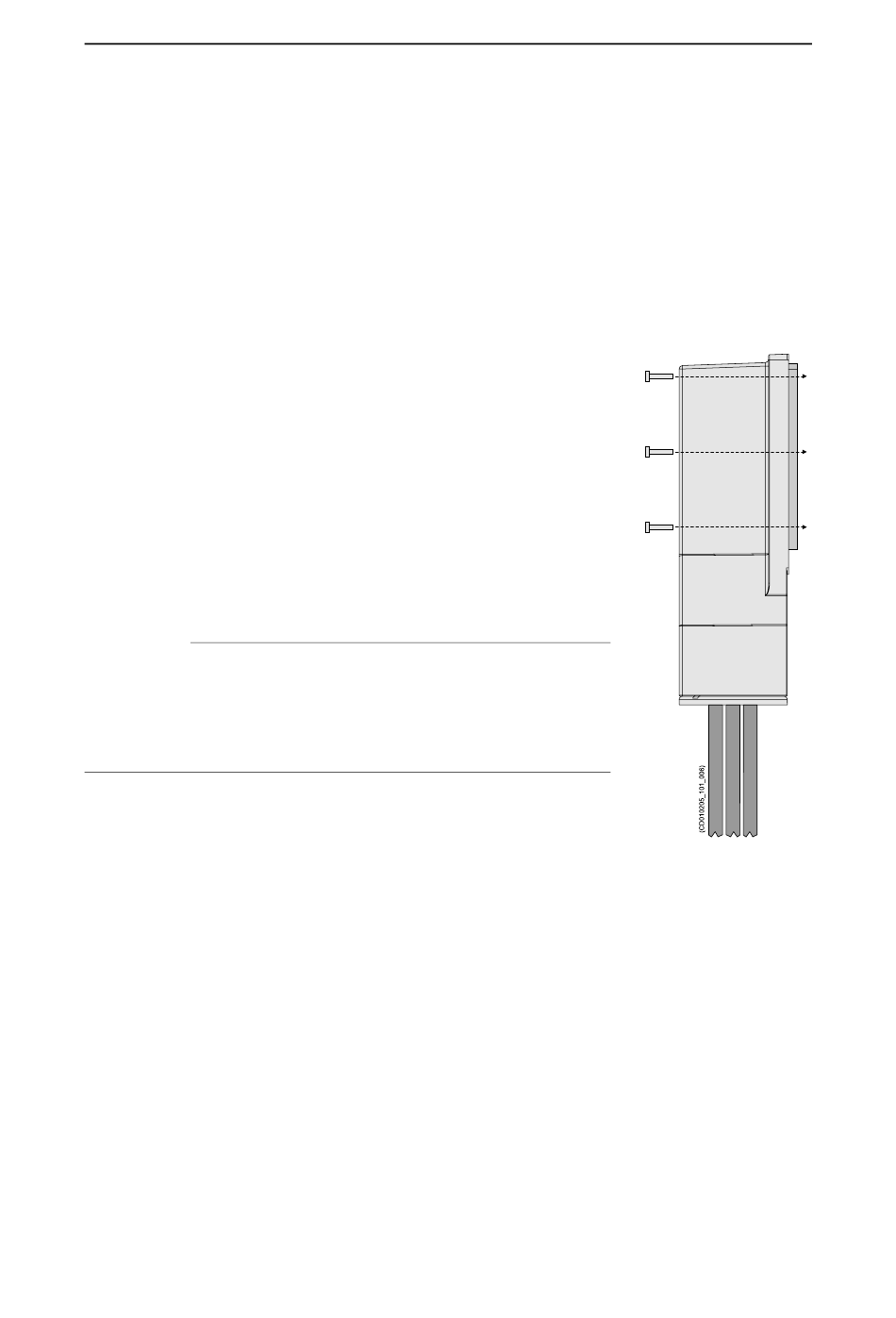

3 Montez la fiche du transcepteur.
a Tenez le boîtier de la fiche sur le dessus de la prise.
b Poussez doucement la fiche en place.
Pour éviter une tension inutile sur les connecteurs, vous devez insérer la fiche
du transcepteur directement.
c Insérez les boulons avec soin et assurez-vous qu'ils s'adaptent aux filetages.
Utilisez les boulons et les rondelles fournis pour le couvercle de protection.
