Montage du coffre d'installation ø370 mm

Dessins de conception et d'installation

Le chantier d'installation doit fournir toute la documentation nécessaire à la conception
et les plans d'installation, ainsi que les normes de travail et les procédures de montage
pertinentes.
Si nécessaire, tous les documents fournis par le chantier naval pour l'installation physique
du système CS90 doivent être approuvés par le registre national du navire et l'autorité
maritime correspondante et/ ou la société de classification. Cette approbation doit
être obtenue avant le début de l'installation. L'armateur et le chantier naval effectuant
l'installation sont responsables de l'obtention et du paiement de cette approbation.
Sujets connexes
Montage du coffre d'installation ø370 mm, page 139
Montage du coffre d'installation ø760 mm, page 152
Montage du tube d'installation
Le coffre d'installation doit être monté de sorte à ce qu'il reste vertical dans des
conditions normales de fonctionnement.
Conditions préalables
Cette tâche doit être accomplie en cale
sèche. Le chantier naval chargé de
l'installation doit fournir l'ensemble des
outils et la main d'œuvre nécessaire.

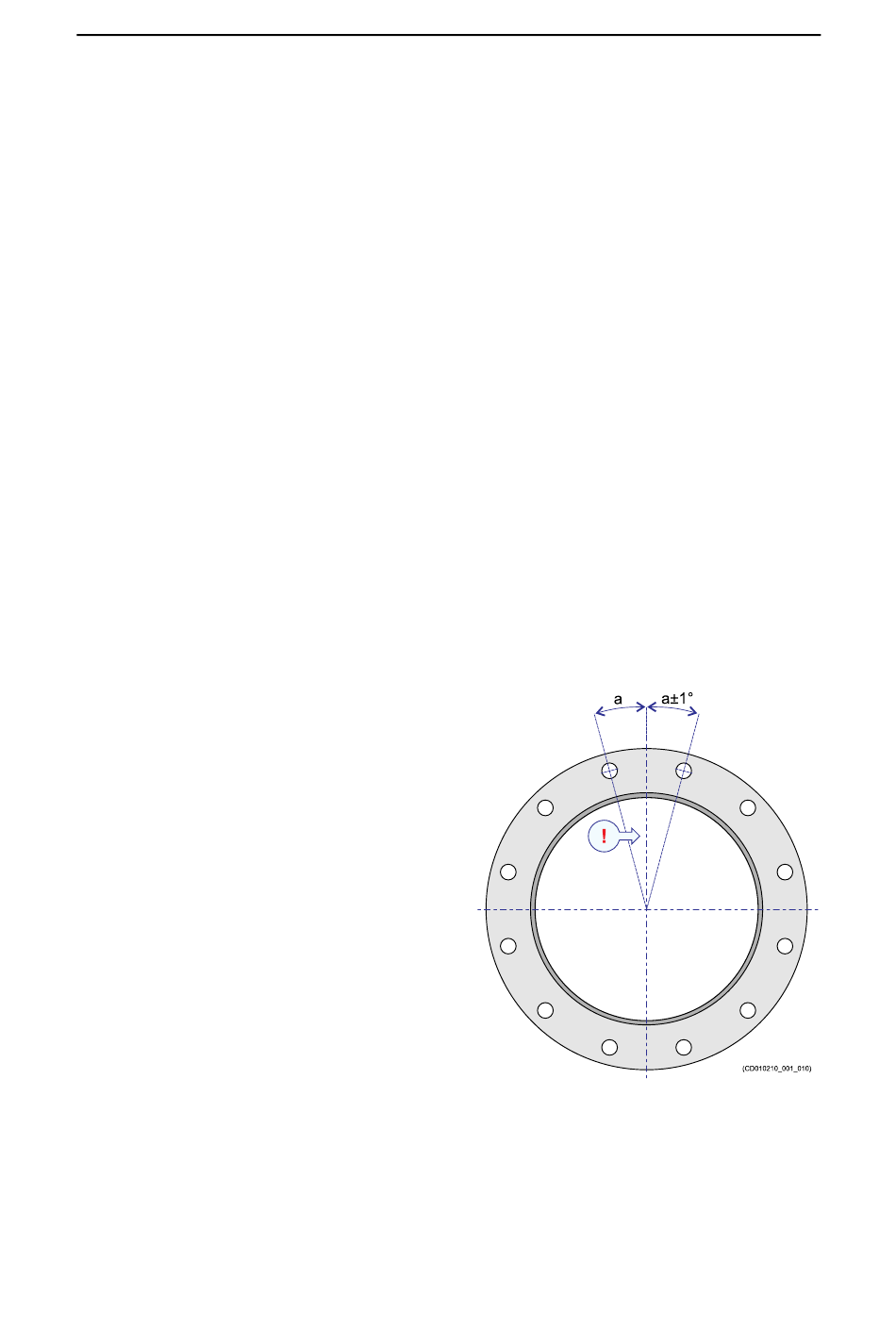

Illustration:
La ligne centrale du coffre (!) Doit être
parallèle à la ligne centrale du navire.
Le coffre d'installation est lourd.
L'utilisation d'un matériel de levage
approprié minimise les risques d'accidents
corporels et de dommages matériels. Seul
un équipement certifié pourra être utilisé.
Contexte
Seules les étapes de base de la tâche sont
proposées. Des procédures supplémentaires
avec plus d'informations et/ ou de détails doivent être fournies par le chantier naval
d'installation pour s'adapter aux propriétés du navire.
La surface de contact supérieure de votre coffre d'installation doit être protégée avec une
bride aveugle ou un couvercle en bois jusqu'à ce que la station d'accueil du transducteur
soit installée.
