Supports mécaniques
En raison de sa taille physique et de son poids, et du fait que votre coffre d'installation
pénètre dans la coque du navire, il est très important que l'unité de coque soit installée et
fixée correctement.

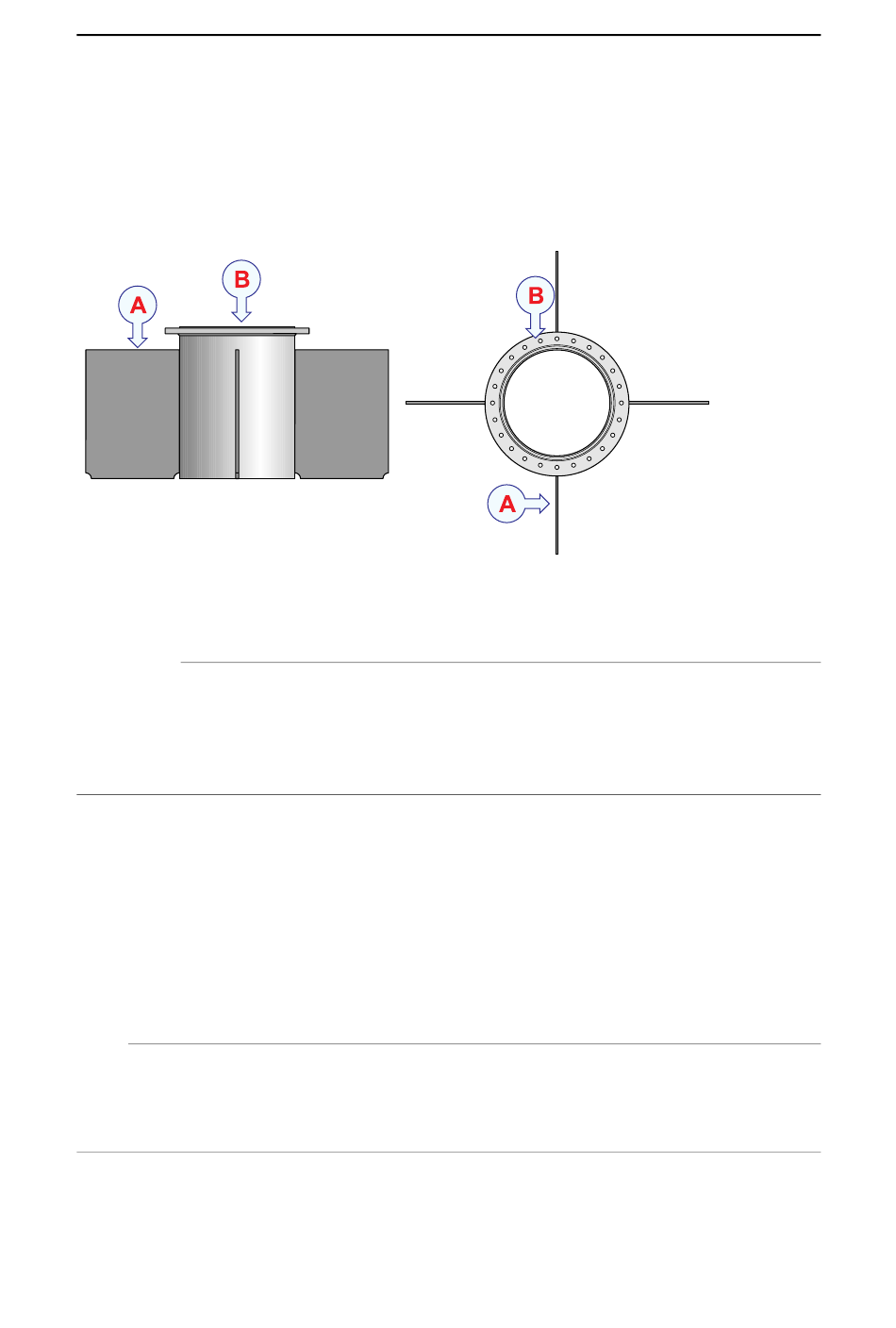

Renforcement des plaques de genou (raidisseurs)
A
Coffre d'installation
B
Important
Le portique de l'unité de coque doit être fixé à la cloison, au moyen de supports
mécaniques. Les dimensions et la résistance des supports doivent être adéquates pour
éviter les vibrations induites par le vortex. Il s'agit d'une exigence pour assurer la sécurité
du système CS90 et du navire.
Les forces auxquelles l'unité de coque est exposée, dépendent de la taille physique de
l'installation, de son emplacement et du comportement du navire en mer agitée. Il est très
important que l'unité de coque soit suffisamment soutenue, car les forces auxquelles il est
exposé peuvent affecter à la fois l'installation physique et la sécurité du navire.
Les supports mécaniques doivent être conçus et fabriqués par le chantier naval
d'installation pour s'adapter à l'installation complète dans la salle du sonar. Tous les
calculs effectués pour soutenir la conception doivent répondre aux exigences de sécurité
applicables et s'appliquer aux propriétés physiques de la coque et de l'installation.
Note
La conception finale et l'installation doivent être approuvées par la société de
classification. Sans un support mécanique approprié pour le portique de l'unité de
coque, la garantie sera annulée !
Sujets connexes
Montage du coffre d'installation ø370 mm, page 139
Montage du coffre d'installation ø760 mm, page 152
