Inspection du transducteur

Pendant que le navire est encore en cale sèche, la surface de votre transducteur doit être
inspectée pour détecter d'éventuels dommages qui pourraient avoir été infligés pendant
l'installation.
Conditions préalables
Le navire est en cale sèche. Aucun outil ni instrument ne sont nécessaires. Si vous
constatez des dommages, vous avez besoin d'une caméra haute résolution pour les
documenter.
Contexte

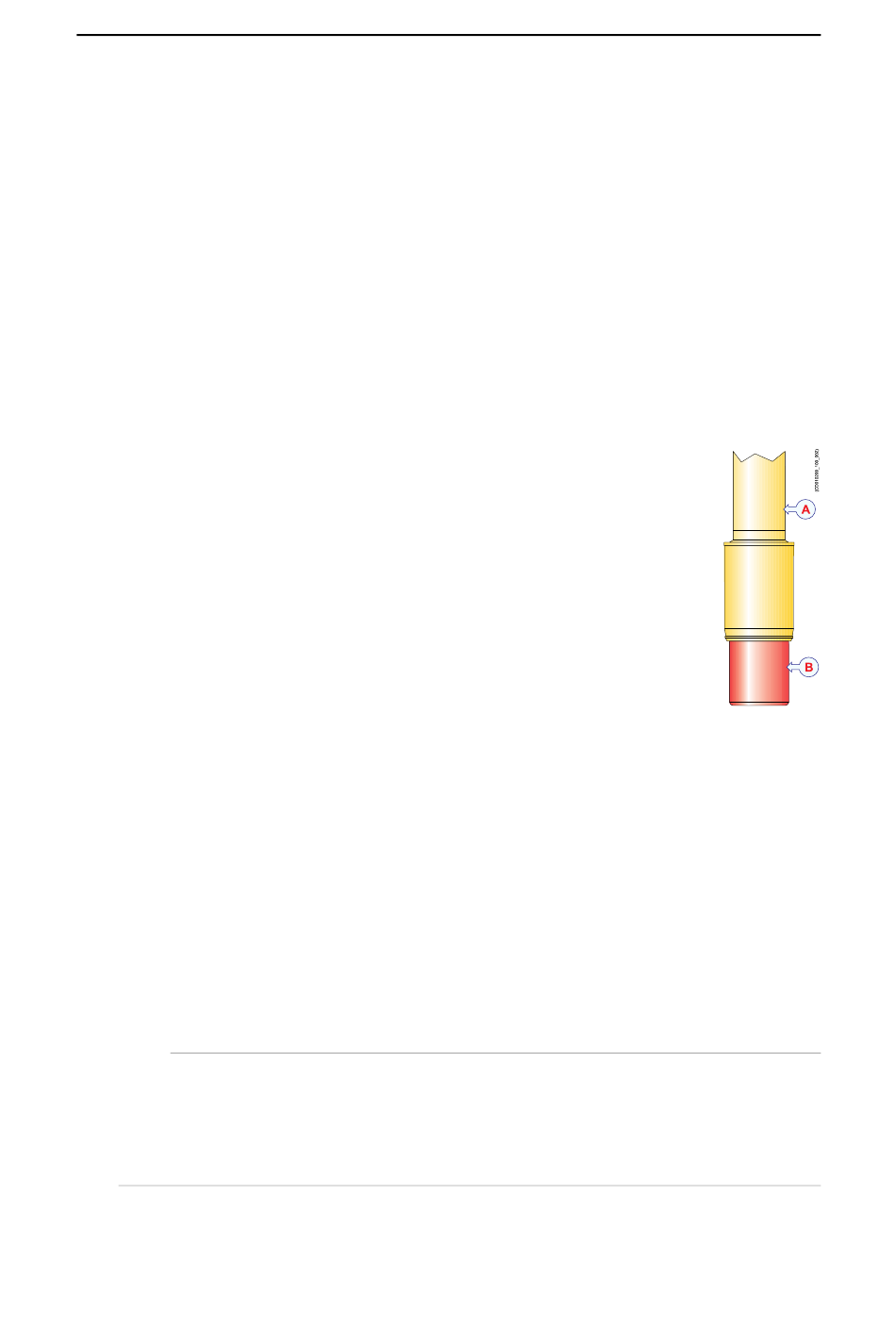

A Partie inférieure de l'arbre du transducteur
B Transducteur avec son revêtement protecteur rouge
Le transducteur est recouvert d'un revêtement protecteur rouge épais fait
d'un type de matière plastique spéciale. La gaine de protection rouge
est une partie essentielle du transducteur. Il est très important que ni ce
revêtement, ni les parties internes du transducteur ne soient endommagés
pendant la manipulation, l'installation ou le nettoyage. Tous les trous
et/ou rayures sur la surface du transducteur peuvent laisser l'eau pénétrer
dans le transducteur. En cas de fuite, le transducteur doit être remplacé.
Procédure
1 Baisser le transducteur en utilisant la manivelle.
a Localisez la manivelle à l'intérieur de l'unité de commande du moteur.
b Retirez la manivelle de sa position de stockage.
c Retirez le bouchon en plastique sur le couvercle supérieur de l'unité de coque.
d Montez la manivelle sur le bout d'arbre à travers le trou du couvercle supérieur.
e Utilisez la manivelle pour abaisser le transducteur.
2 Effectuez une inspection visuelle du transducteur.
Vérifiez que la surface de l'appareil n'ait ni bosse, ni rayure, ni trouou autre
dommage.
Note
Il est très important que ni ce revêtement, ni les parties internes du transducteur ne
soient endommagés pendant la manipulation, l'installation ou le nettoyage. Tous les
trous et/ou rayures sur la surface du transducteur peuvent laisser l'eau pénétrer
dans le transducteur. En cas de fuite, le transducteur doit être remplacé.
3 Si vous suspectez quelque dommage que ce soit, prenez une photo haute résolution.
4 Contactez votre fournisseur ou le service d'assistance technique de Simrad.
