Simrad CS90 Manuel d'installation
Interface K-Sync vers une entrée de synchronisation
générique RS-232
À des fins de synchronisation de transmission, le K-Sync interfacera avec un port de
communication de liaison série RS-232 générique, en utilisant les signaux CTS (Clear To
Send) et RTS (Request To Send).
Le produit synchronisé est connecté au module E/S, à l'intérieur de l'unité de
synchronisation K-Sync. Chaque module E/S de l'unité de synchronisation K-Sync
fournit six connecteurs et une carte de configuration pour les réglages physiques des
paramètres de communication.

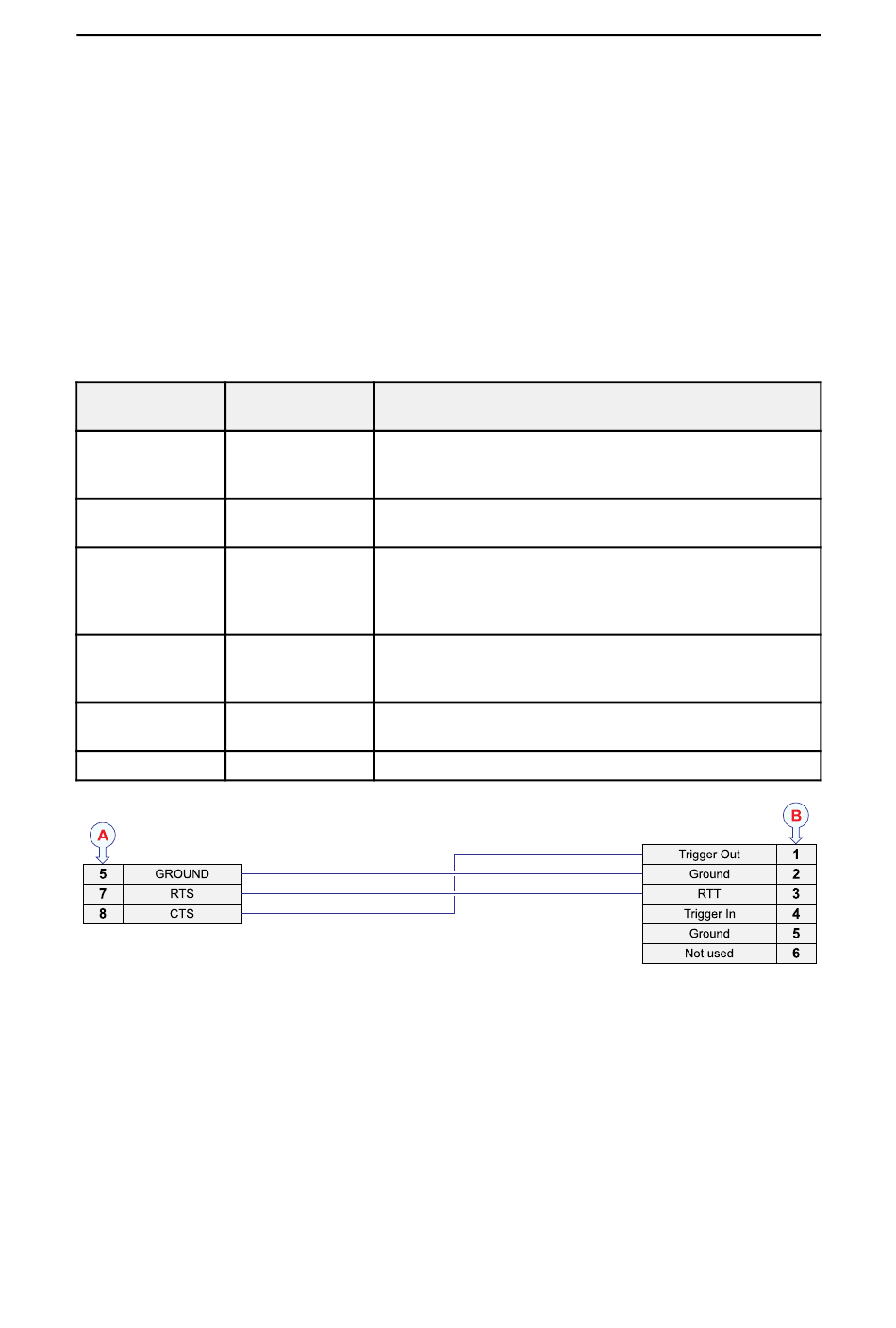

Numéro de Signal
broche
1
Déclencheur
sortant
2 Masse
RTT
3
4 Déclencheur
entrant
5 Masse
6 Non utilisé
Connexion locale sur Unité de traitement
A
Connexions sur le module E/S K-Sync
B
278
Description du signal
Ce signal est transmis au système qui doit être synchronisé.
Le déclencheur sortant permet au système de transmettre
(« ping »).
Obligatoire! Cette masse est connectée à la broche 5, à
l'intérieur du module E/S.
Prêt à transmettre: Prêt à transmettre (RTT) est un signal
de retour synchronisé du système hydroacoustique. Le
signal Prêt à transmettre (RTT) signifie que le système
hydroacoustique est prêt pour le prochain déclencheur.
Ce signal est reçu du système qui doit être synchronisé. Le
déclencheur entrant est « actif » pendant la transmission du
système.
Obligatoire! Cette masse est connectée à la broche 2, à
l'intérieur du module E/S.
460138/B
