Simrad CS90 Manuel d'installation

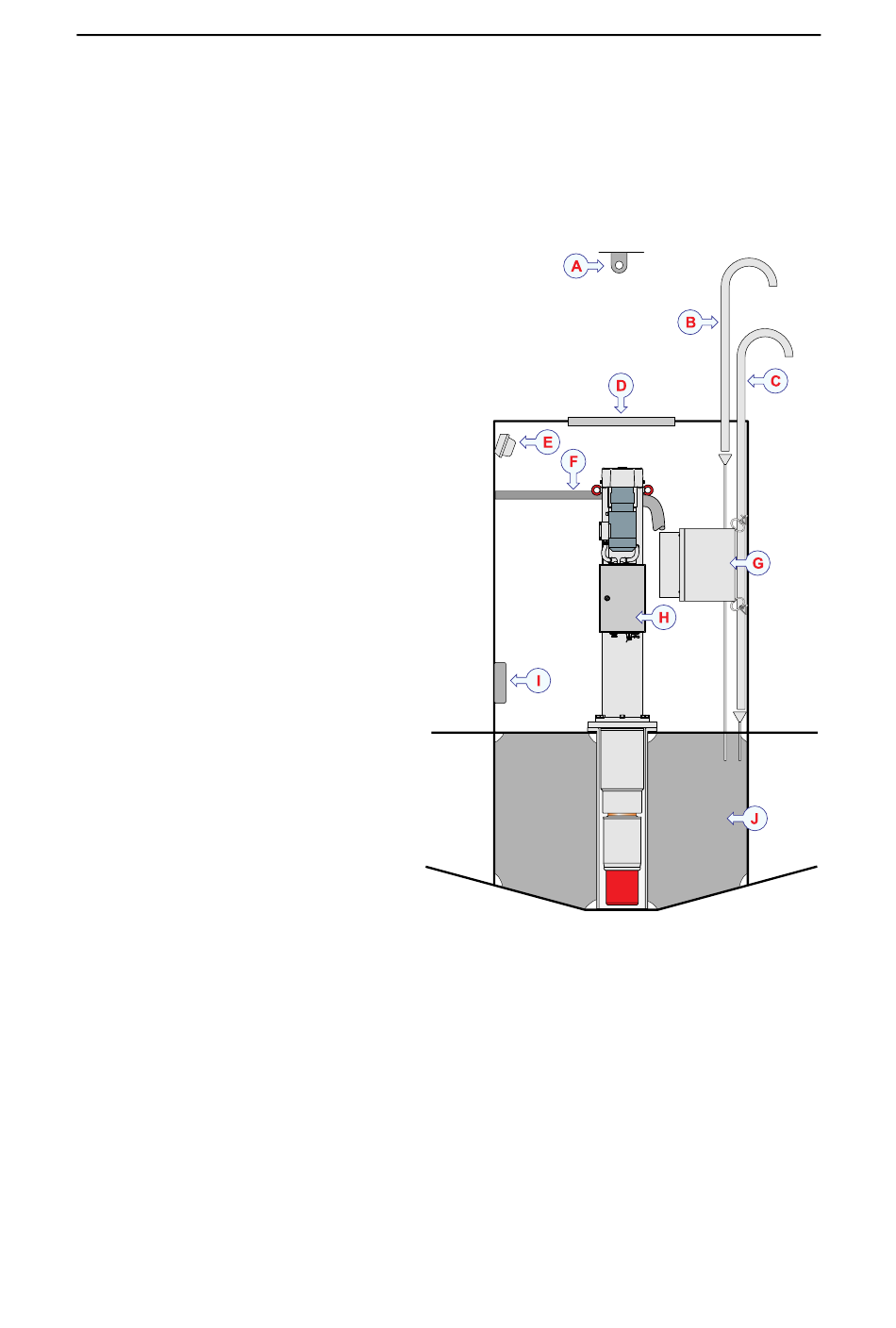

Agencement de l'unité de coque : Vue latérale CS90
La salle du sonar doit offrir suffisamment d'espace pour tous les éléments fournis avec
le système CS90. L'unité de coque est montée sur l'axe central du navire, au-dessus de
la quille.
A Point de fixation pour appareil
de levage (La capacité de
charge minimale est de 1000
kg. )
B Tuyau de purge d'air (Le
diamètre minimum est de 1/2
"(12,7 mm). )
C Tuyau de purge d'air (Le
diamètre minimum est de 1/2
"(12,7 mm). )
D Trappe d'accès
E Lampe
F Supports mécaniques
En raison de sa hauteur et de
son poids, le portique de l'unité
de coque doit être fixé à la
cloison, au moyen de supports
mécaniques.
G Unité transcepteur
H Unité de contrôle du moteur
I Radiateur
J Trois ou quatre plaques de
renforts (raidisseurs) doivent
être soudées aux cadres ou aux
ponts.
Renforcez le coffre d'installation dans les deux sens avant et arrière et en direction
du navire en soudant les plaques de genou de renforcement à la fois au tronc et à
la plaque de doublage.
La salle du sonar doit être facilement accessible, à l'aide d'une trappe appropriée ou d'une
porte. La taille de la trappe doit permettre de retirer l'ensemble de l'unité de coque
sans être démonté.
Sujets connexes
Conditions du local du sonar, page 68
