CS90 Familiarisation avec l'unité de coque
Les parties supérieures de la coque comprennent le portique mécanique, le moteur de
levage et l'unité de commande du moteur. L'arbre du transducteur est soutenu par le
portique et pénètre dans la bride de montage. L'agencement complet est monté sur votre
coffre d'installation. Le transducteur du système CS90 est boulonné au bas de l'arbre du
transducteur. Les câbles du transducteur sont placés à l'intérieur de l'arbre.

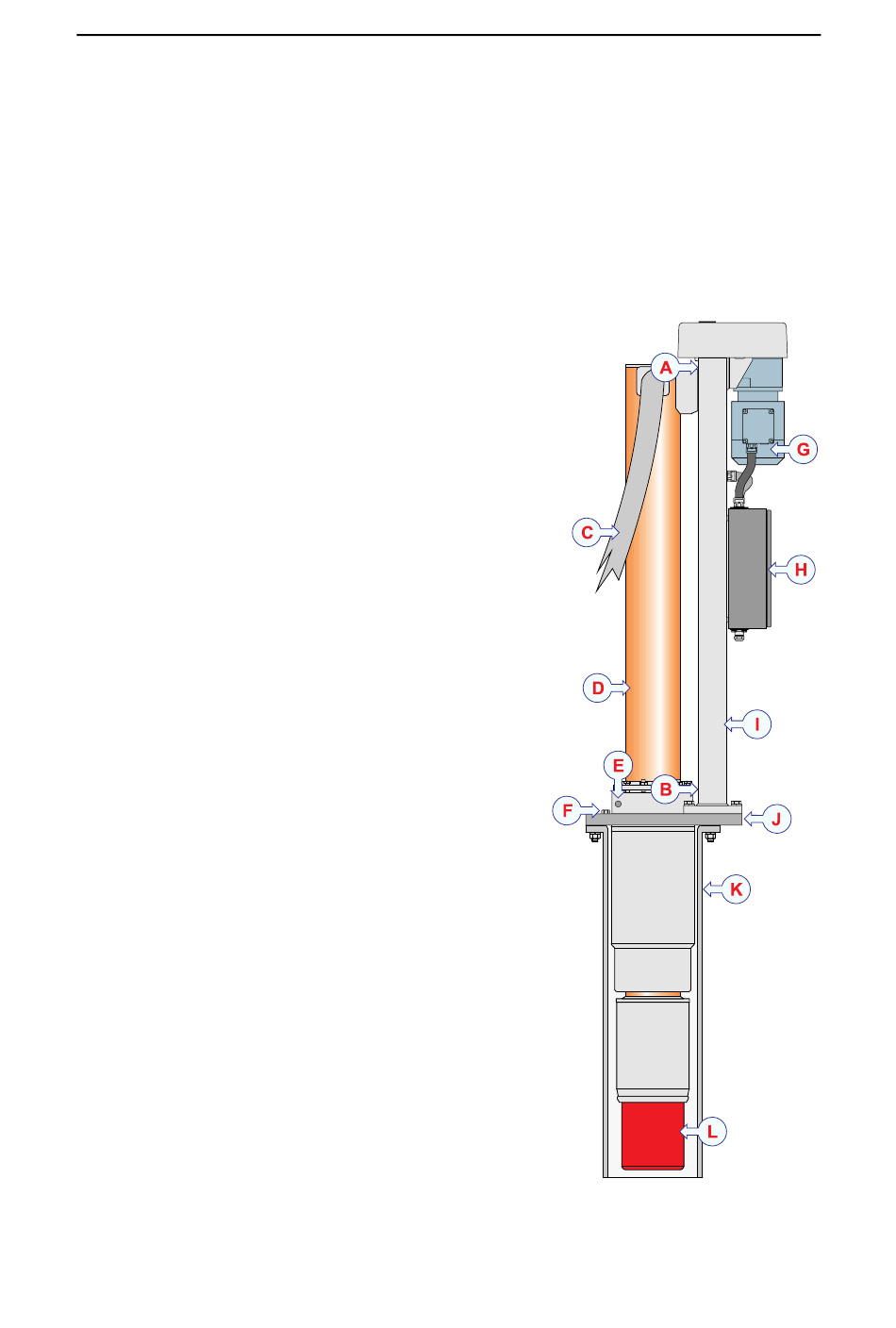

Emplacement de l'interrupteur de position
A
haute
Emplacement de l'interrupteur de position
B
basse
Câble avec prise Transducteur
C
L'arbre du transducteur
D
Graisseur avec pression de décharge sur la
E
partie arrière
F Robinet de purge d'air
Moteur du support de levage
G
H Unité de contrôle du moteur
Support de levage mécanique
I
J Bride de montage
Coffre d'installation
K
L Transducteur
Sujets connexes
Unité de coque CS90, page 165
439710 Dimensions de l'unité de coque CS90,
page 483
Réglage du résumé de travail, page 301
Démarrage de l'unité de coque, page 317
