Installation de la vanne de coque optionnelle DN350
Supports mécaniques

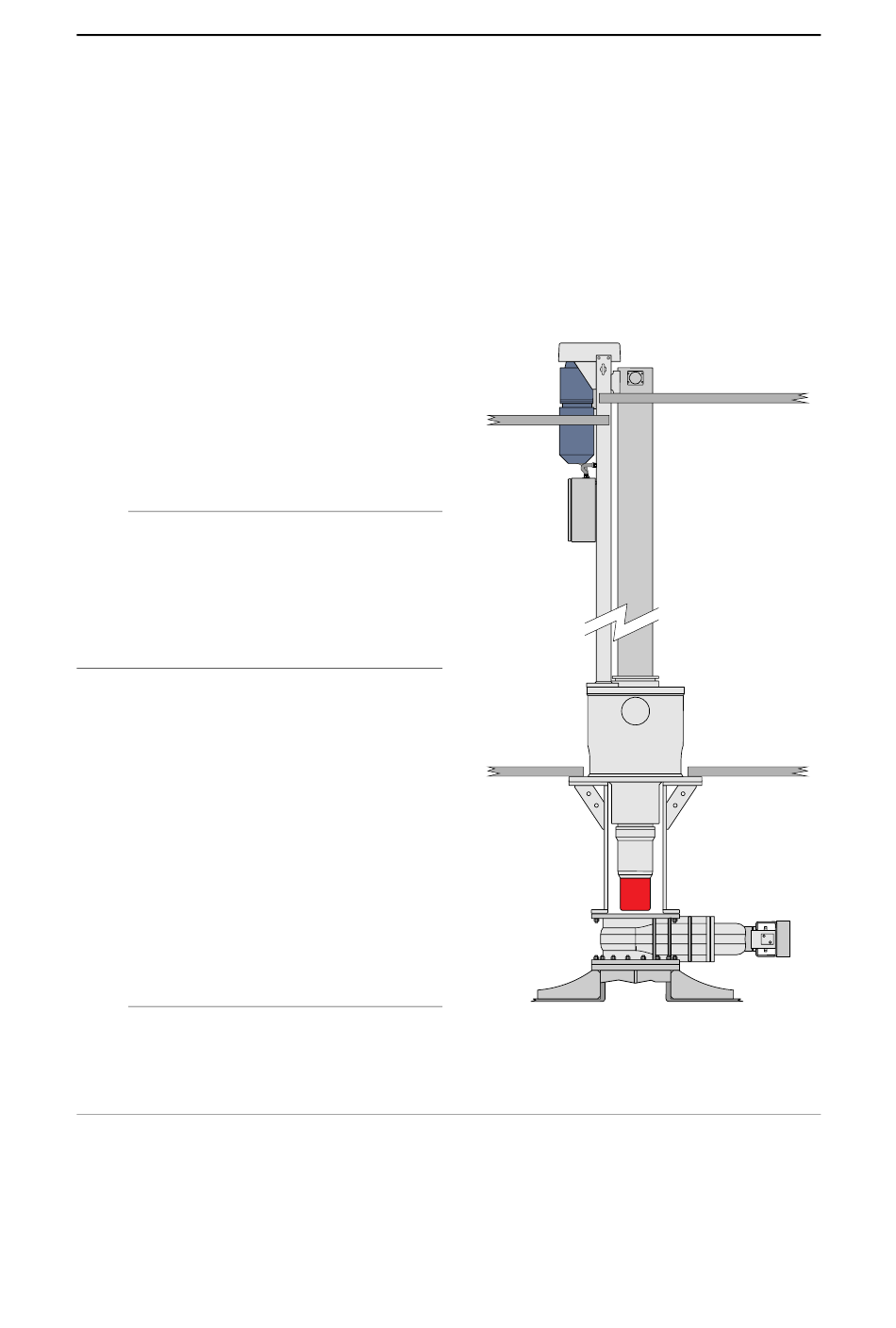

Ensemble, la vanne de coque, la station d'accueil du transducteur et l'unité de coque
forment une construction haute et lourde. En raison de sa hauteur et de son poids,
cette construction doit être fixée à la cloison, au moyen de supports mécaniques. Les
dimensions et la résistance des supports doivent être adéquates pour éviter les vibrations
induites par le vortex. Il s'agit d'une exigence pour assurer la sécurité du système CS90
et du navire.
Les forces auxquelles la vanne de coque, le
quai du transducteur et l'unité de coque sont
exposés dépendent de la taille physique de
l'installation complète, de son emplacement
et du comportement du navire en mer
agitée.
Note
Il est très important que l'ensemble de
l'installation soit suffisamment soutenu, car
les forces auxquelles il est exposé peuvent
affecter à la fois l'installation physique et
la sécurité du navire.
Les supports mécaniques doivent être
conçus et fabriqués par le chantier naval
d'installation pour s'adapter à l'installation
complète dans la salle du sonar. Nous
recommandons que les supports de soutien
soient placés pointant, au moins, trois
directions à environ 120 degrés entre elles.
Tous les calculs effectués pour soutenir la
conception doivent répondre aux exigences
de sécurité applicables et s'appliquer aux
propriétés physiques de la coque et de
l'installation.
Note
La conception finale et l'installation
doivent être approuvées par la société de classification. Sans un support mécanique
approprié pour le portique de l'unité de coque, la garantie sera annulée !
Sujets connexes
Installation de la vanne de coque optionnelle DN350, page 92
