Simrad CS90 Manuel d'installation
Procédure
1 Retirez le couvercle supérieur de la boîte de
transport en bois.
2 Retirez tous les ongles marqués à l'encre de Chine.
3 Retirez le matériel de support (berceau en bois et
construction de support).
Si vous souhaitez réutiliser la boîte de transport,
assurez-vous de conserver tout le matériel de
support utilisé pour fixer l'unité de coque.

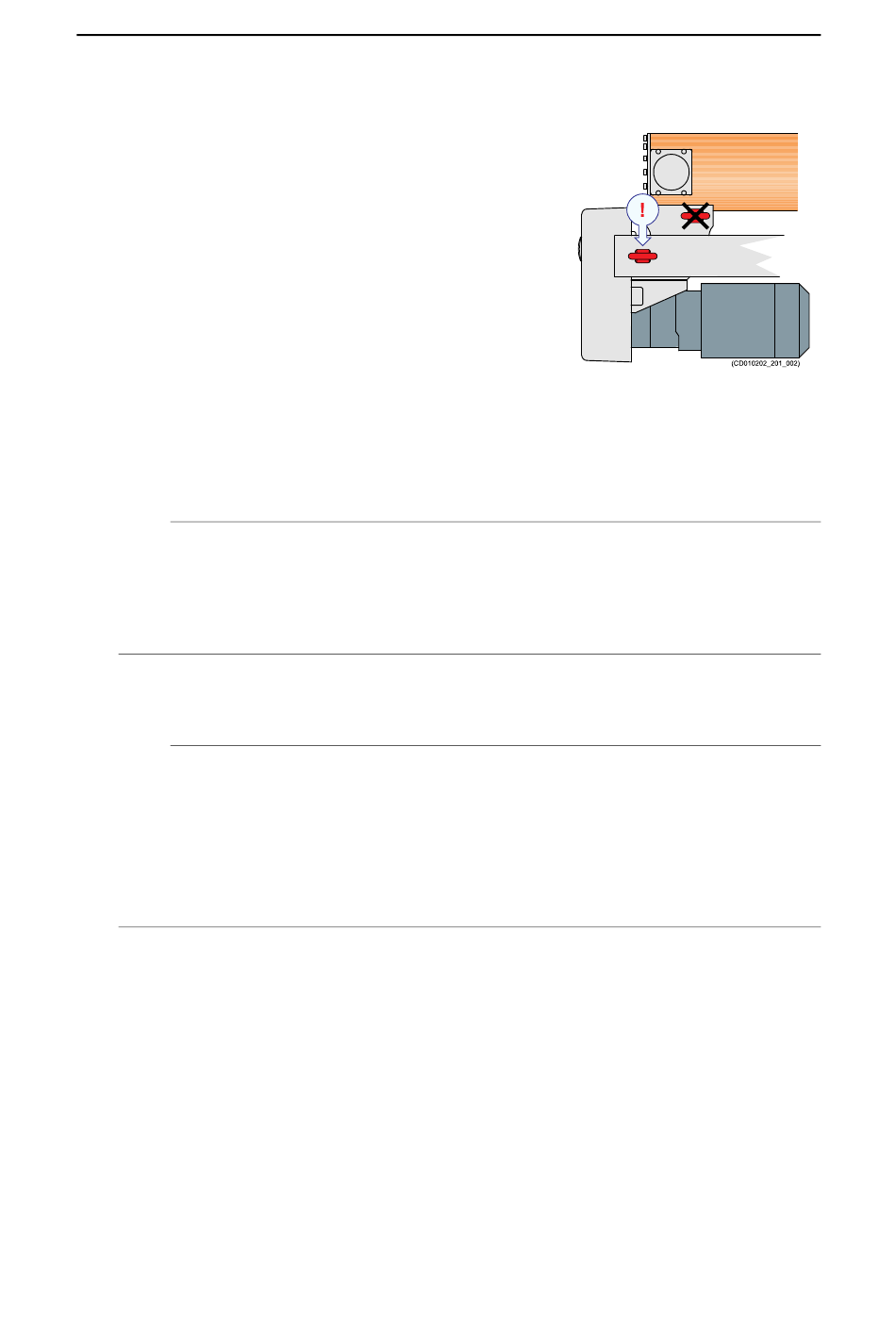

4 Fixez le matériel de levage aux deux boulons à
l'anneau de levage, de chaque côté du haut du portique.
5 Soulevez soigneusement la coque (avec la protection du transducteur toujours en
place !) hors de la boîte de transport.
Note
Vérifiez que vous utilisez le bon anneau de levage ! Il y a deux anneaux de levage
de chaque côté de la coque. L'un est situé sur le dessus du portique et l'autre sur le
dessus de l'arbre du transducteur. Assurez-vous d'utiliser l'anneau de levage sur le
portique lorsque vous soulevez l'unité de coque hors de la boîte de transport !
6 Pendant le levage, assurez-vous de ne pas endommager les parties délicates de
la coque.
Note
Assurez-vous que le transducteur est en sécurité et que le câble et le connecteur
du transducteur sont secs. Observez-les attentivement pour éviter que ces pièces
délicates ne soient endommagées, collées ou accrochées à des objets en saillie,
lors de la manœuvre de la coque dans la salle du sonar. Ne retirez la protection
du transducteur (la mousse épaisse) que juste avant que la coque ne soit abaissée
sur votre coffre d'installation.
Sujets connexes
Unité de coque CS90, page 165
