Verwendungszweck

Dieses Gerät wurde für den Einbau in Motorcaravans und
Caravans konstruiert und ist für die Nutzung im privaten Be-
reich vorgesehen. Andere Anwendungen sind nur nach Rück-
sprache mit Truma möglich.

Platzwahl

Nach dem Einbau des Dachklimasystems muss ein
eventuell in der Nähe vorhandener Abgaskamin min-
destens 10 cm über das Klimasystem hinausragen. Gegebe-
nenfalls muss der Abgaskamin verlängert werden (Angaben
des Heizungsherstellers beachten).
Das Fahrzeugdach (Dachstärken von 25 bis 110 mm) muss
eben und glatt sein.
Es gibt 3 Möglichkeiten für den Einbau:
– Der Ausschnitt muss neu ausgeschnitten werden
(350 x 380 mm).
– Ausschnitt von einer vorhandenen Dachluke
(400 x 400 mm) ohne Dichtrahmen (Zubehör).
– Ausschnitt von einer vorhandenen Dachluke
(400 x 400 mm) mit Dichtrahmen (Zubehör). Einbauanwei-
sung liegt dem Dichtrahmen bei.
Folgende Punkte sind immer zu beachten:
– Der Einbau des Gerätes sollte möglichst nur geringfügig
von der Mitte des Fahrzeuges abweichen.
– Überprüfen, dass keine Hindernisse die Montage behindern.
– Zwischen der Dachinnen- und Außenseite können elektri-
sche Kabel verlaufen. Klemmen Sie alle Spannungsquellen
vor Beginn der Arbeiten allpolig ab.
– Dachbelastung darf nicht überschritten werden (siehe An-
gaben des Fahrzeugherstellers).
– Inneren Einbauort auf Hindernisse überprüfen.
– Um den Ausschnitt im Dach muss zwischen oberer und
unterer Dachfläche ein Verstärkungsrahmen aus Holz
(min. 25 mm) eingebaut werden. Eventuell muss die Isolie-
rung entfernt werden.
10

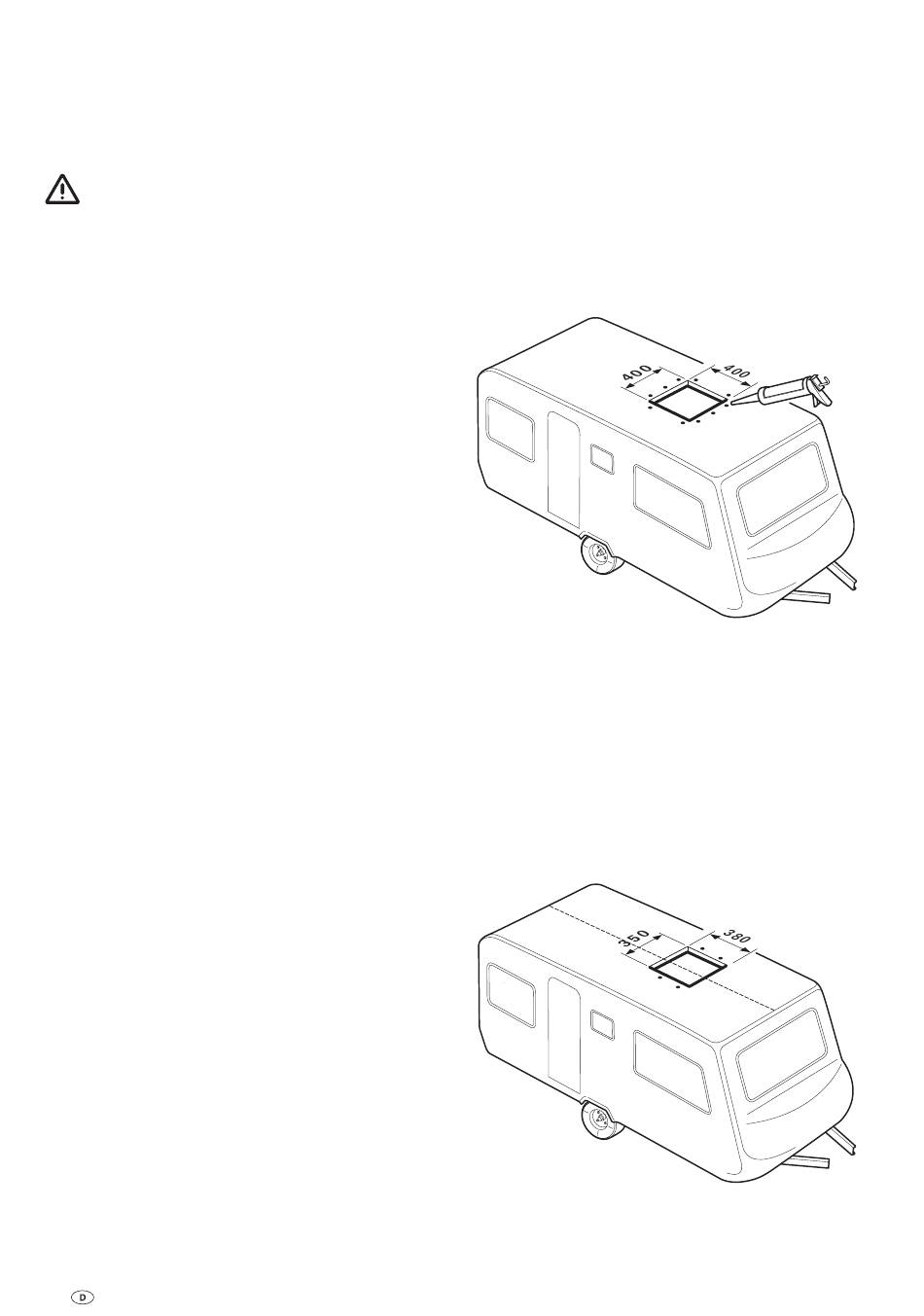

Einbau Ausschnitt 400 x 400

Wir empfehlen für die optimale Abdichtung, den als Zu-
behör erhältlichen Dichtrahmen (Art.-Nr. 40091-19000) zu
verwenden.
Den Einbau mit Dichtrahmen entnehmen Sie der Einbauan-
weisung, die dem Dichtrahmen beiliegt.
Einbau des Gerätes bei Fahrzeugen mit vorhandener Dachluke:
der Ausschnitt muss 400 x 400 mm betragen.
Vorhandene Dachluke abbauen (wenn nötig den Ausschnitt
vergrößern).
Dichtungsreste und Unebenheiten entfernen.
Schraubenlöcher mit Karosseriedichtmittel ausfüllen.
Bild 17
Die weiteren Einbauschritte siehe ab „Vorbereitung
Netzkabelanschluss".

Einbau Ausschnitt neu

Bei Fahrzeugen ohne vorhandenen Ausschnitt:
erforderlicher Ausschnitt 350 x 380 mm.
Schablone am Einbauort des Fahrzeuges auflegen und Aus-
schnitt (350 x 380 mm) kennzeichnen und ausschneiden.
Die 4 Löcher (10 mm) für die Haltewinkelbefestigung anzeich-
nen und durch das Dach bohren.
Bild 18
