8. CAREL-SCHALTTAFELN DER SONDERAUSSTATTUNG

Neben den bereits beschriebenen Betriebsmodi kann humiDisk
Feuchtereglern gesteuert werden.
Diese Schalttafeln ermöglichen eine präzisere Regelung der Raumfeuchte, da sie mit den CAREL-Feuchte-
fühlern arbeiten; außerdem sehen sie ein spezielles Abschlämmzyklus-Management mit Spülfunktionen
nicht nur nach, sondern auch vor jedem Befeuchtungszyklus durch. Auf diese Weise wird garantiert, dass
der Speisewassertank vor jeder Befeuchtungsanforderung gespült wird.
Zur Verfügung stehen zwei Schalttafelmodelle:
• Schalttafel für die Steuerung eines humiDisk
• Schalttafel für die Steuerung zweier parallelgeschalteter humiDisk

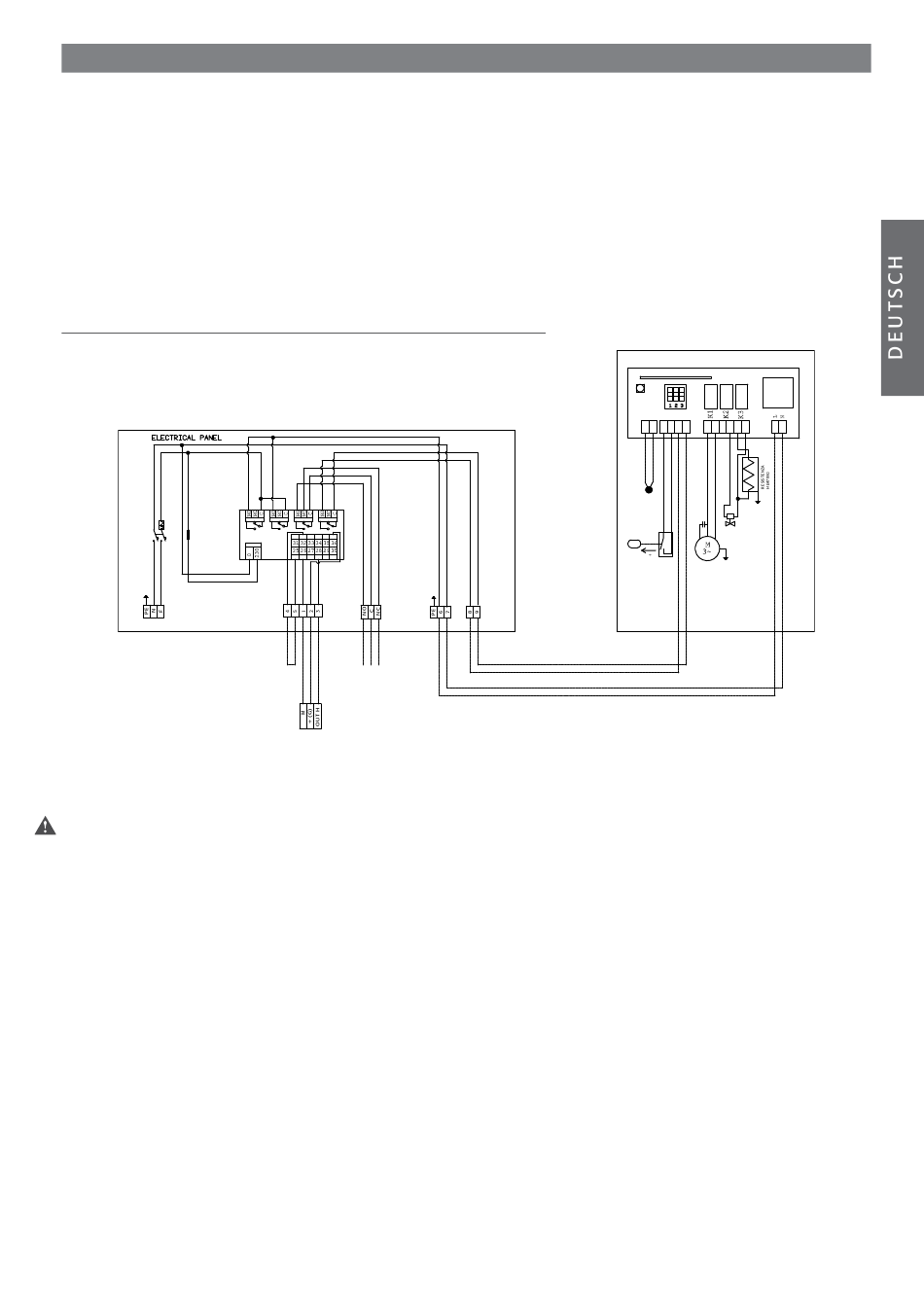

8.1 Schalttafel UCQ065D100 für die Steuerung eines
Zentrifugalbefeuchters UC0650D000 oder UC0650D100
QS1
MAIN
FU1
SWITCH
0.5A GL
6A
Achtung: Für die Elektroanschlüsse müssen isolierte Leiter mit einem Mindestdurchmesser von 1,5 mm
verwendet werden.
Für den Zugriff auf den Anschlusskasten muss der Luftfilter abmontiert werden, siehe Kapitel 6.
Die Schaltschränke mit Seriennummer unter 148220 besitzen eine IRDR-Steuerung, jene mit höherer Seri-
ennummer eine DN33-Steuerung.
8.1.1 Anschluss der Schalttafel UCQ065D100 an den Befeuchter UC0650D"X"00
• Die Klemme 6 der Schalttafel an die Klemme F des Befeuchters anschließen;
• Die Klemme 7 der Schalttafel an die Klemme N des Befeuchters anschließen;
• Die Klemme 8 der Schalttafel an die erste Klemme UMID des Befeuchters anschließen;
• Die Klemme 9 der Schalttafel an die zweite Klemme UMID des Befeuchters anschließen.
8.1.2 Anschluss der elektrischen Leistung
• Das Kabel des Außenleiters an die Klemme F der Schalttafel anschließen;
• Das Kabel des Neutralleiters an die Klemme N der Schalttafel anschließen;
• Das Kabel des Erdleiters an die Klemme PE der Schalttafel anschließen.
8.1.3 Anschluss der aktiven Feuchtefühler DPPC11, DPPC21, DPWC111, DPWC11, DPWC111
• Die Klemme 1 der Schalttafel an die Klemme M (Massenleiter) des aktiven Feuchtefühlers anschließen;
• Die Klemme 2 der Schalttafel an die Klemme +(G) (Spannungsversorgung) des aktiven Feuchtefühlers
anschließen;
• Die Klemme 3 der Schalttafel an die Klemme out H (aktiver Feuchteausgang) des aktiven Feuchtefühlers
anschließen.
An die Klemme 1 muss auch der eventuelle Schirm des Fühlerkabels angeschlossen werden.
humiDisk +030222021
- rel. 2.4 - 24.10.2017
über spezielle Schalttafeln mit CAREL-
65
;
65
.
65
D01
D03
D02
D04
DI2
GND -B2
+B2
B2 +12V
POWER
+B1
D11 GND -B1
B1 +5V
REMOTE
ALLARM
ON/OFF
OUTPUT
HUMIDITY
PROBE
CENTRIFUGAL
Fig. 8.a
2
21
NTC
LEVEL
UMID
CARICO/FILL
HUMIDIFIER
