SUR LES TABLEAUX ELECTRIQUES UCQ065D100 ET UCQ065D200
1
2
3
R
4
4
1
2
3
Fig. 9.a
OUTPUT 1
ON
OFF
(P3)
differenziale (P1)
zona neutra
differential (P1)
dead zone
Fig. 9.b

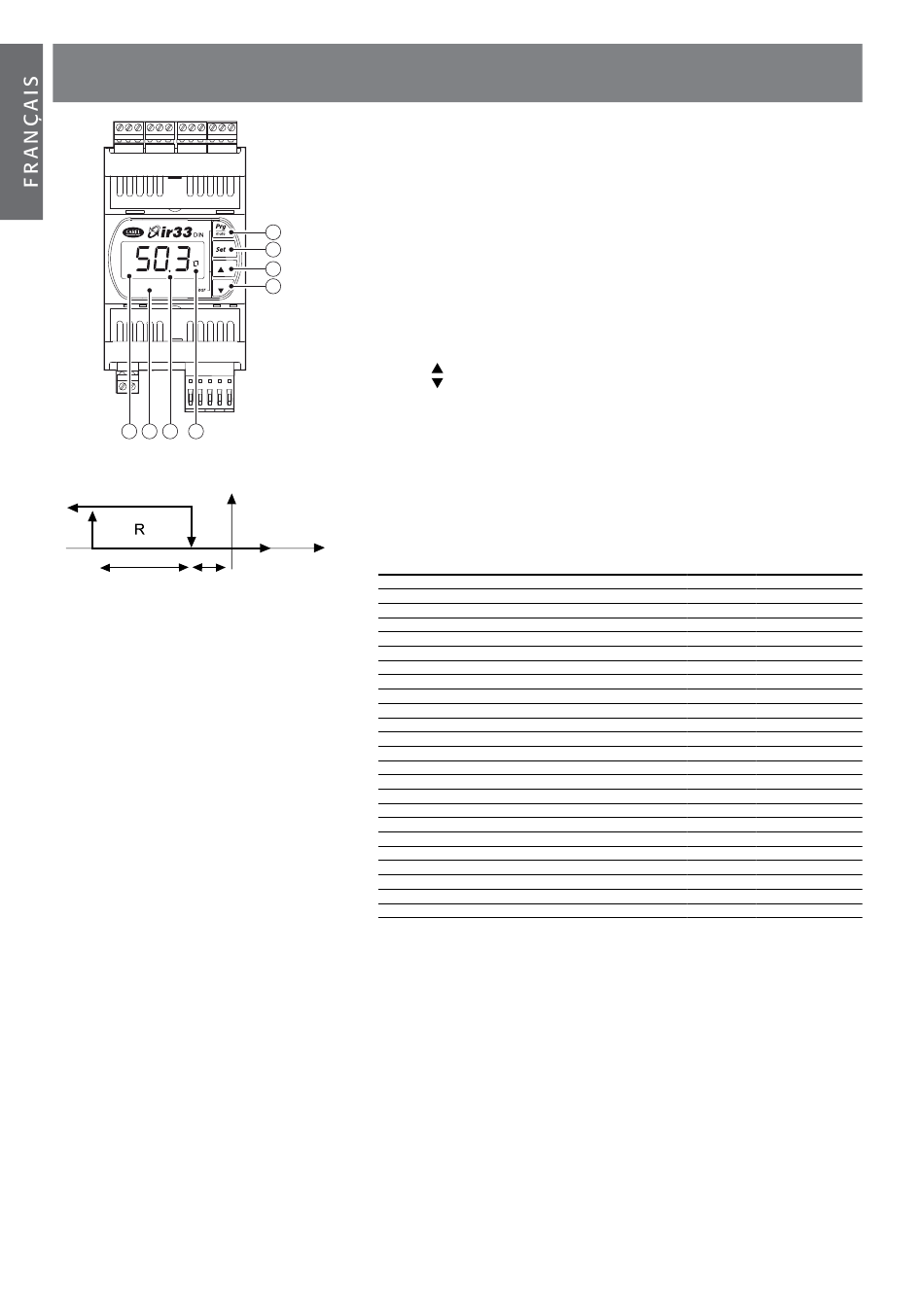

9. HUMIDOSTAT DN33Z9HR20 PRESENT
L'humiDisk65 peut être géré par un tableau électrique (cod. UCQ065D100; UCQ065D2000) qui comporte
un contrôle électronique à microprocesseur DN33Z9HR20. Le contrôle a un fonctionnement ON/OFF et
visualise constamment sur l'affichage la valeur d'humidité lue par la sonde, on peut aussi l'avoir avec le
contrôle à distance de la commande ON/OFF et une sortie d'alarme.
Légende:
1. Affichage: visualise la valeur de la sonde reliée, en cas d'alarme la valeur de la sonde s'affiche, alternativement
avec les codes des alarmes activés. Pendant la programmation il montre les codes des paramètres et leur valeur;
6
2. LED décimale;
5
3. Symbole "REVERSE": allumé lorsque l'humidification active;
7
4. Sortie activee;
5. Touche Set: affiche et/ou configure le set point. Lorsqu'on appuie sur la touche en même temps que sur la
8
touche Prg pendant 5 secondes on peut insérer le mot de passe d'accès aux paramètres de configuration (pa-
ramètres avec code type "Cxx");
6. Touche Prg/mute: si on appuie pendant 5 secondes donne l'accès au menu des paramètres d'emploi plus
fréquent (code type "Pxx"). En cas d'alarme il arrête le buzzer. Remet à zéro les autres signalisations d'alarme si
on appuie dessus lorsque la cause de l'alarme a cessé.
7. Touche:
8. Touche:
Le graphique ci-contre indique les modalités de fonctionnement du contrôle.
Tableau des paramètres réglés à l'usine:
paramètre
set point humidité relative
différentiel humidité relative
zone neutre
alarme basse humidité
alarme humidité élevée
différentiel alarme
Retard alarme
Méthode fonctionnement
Retard entre les insertions de deux relais différents
Gestion entrée numérique 1
fonctionnement spécial
dépendance
type de sortie
insertion
différentiel /logique
dépendance
dépendance
type de sortie
insertion
différentiel /logique
dépendance
type de sortie
insertion
différentiel /logique
24
Toucheaugmente la valeur du set point ou de tout autre paramètre sélectionné;
: diminue la valeur du set point ou de tout autre paramètre sélectionné.
code
Valeurs d'usine
St1
50% U.R.
P1
5,0% U.R.
P3
0% U.R.
P25
0,0% U.R.
P26
99,9% U.R.
P27
2,0% U.R.
P28
60
C0
2
C6
5
C29
4
C33
1
C34
1
C35
0
C36
-100
C37
+100
C38
3
C42
1
C43
0
C44
-100
C45
+100
C46
1
C47
0
C48
-100
C49
+100
Tab. 9.a
humiDisk +030222021
- rel. 2.4 - 24.10.2017
