Feuchteregler Dn33Z9Hr20 In Den Schalttafeln Ucq065D100 Und Ucq065D200 - Carel humiDisk 10 Mode D'emploi

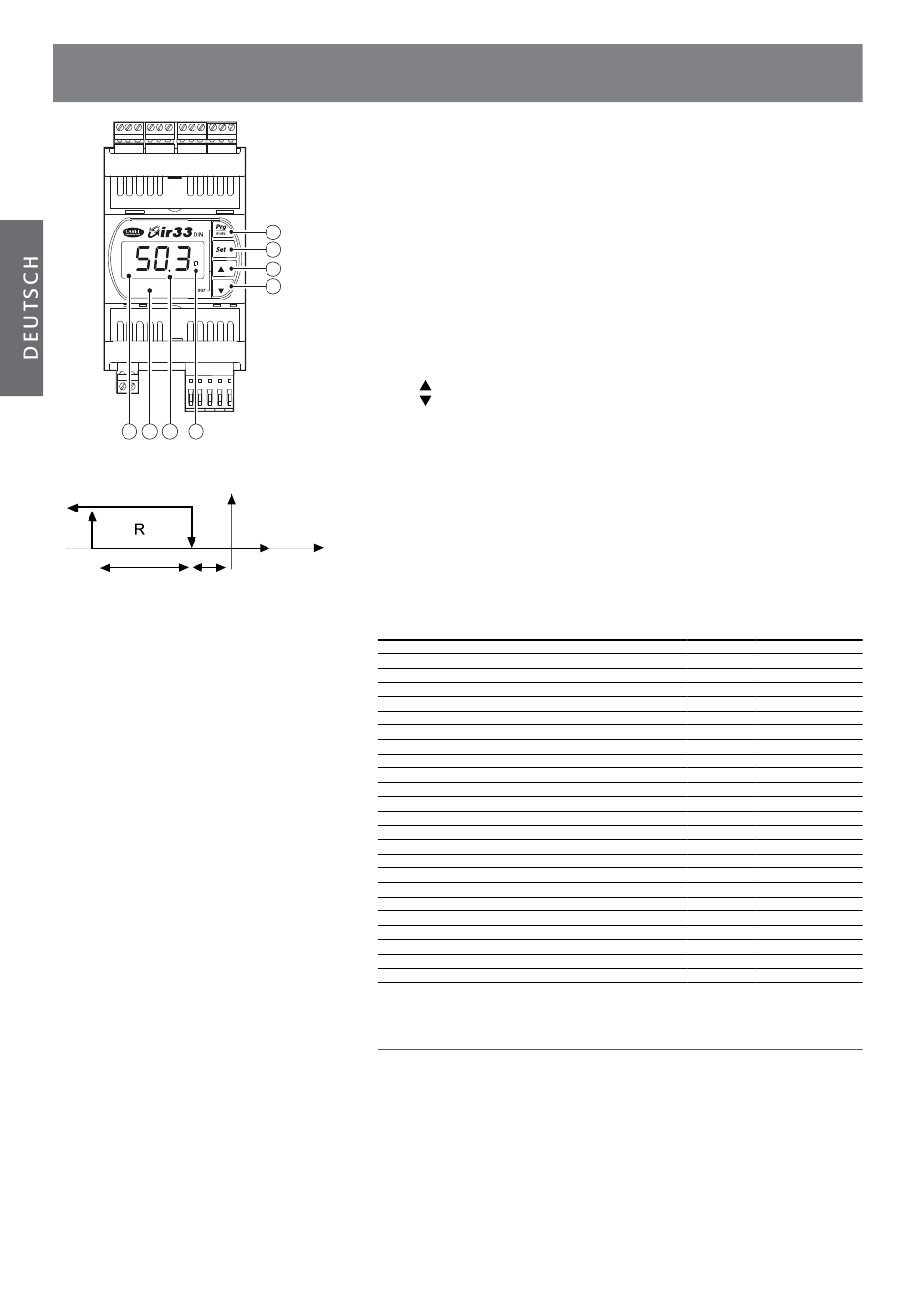

9. FEUCHTEREGLER DN33Z9HR20 IN DEN
SCHALTTAFELN UCQ065D100 UND UCQ065D200
1
2
3
R
4
4 1 2 3
Fig. 9.a
OUTPUT 1
ON
OFF
(P3)
differenziale (P1) zona neutra
differential (P1) dead zone
Fig. 9.b
humiDisk kann von einer Schalttafel (Code UCQ065D100; UCQ065D2000) mit eingebauter elektro-
65
nischer Mikroprozessorsteuerung DN33Z9HR20 gesteuert werden. Die Steuerung arbeitet im EIN/AUS-
Betrieb und zeigt auf dem Display ständig den vom Fühler gemessenen Feuchtewert an. Außerdem sind
ein Remote-Ein/AUS-Kontakt und ein Alarmausgang verfügbar.
Legende:
1. Display: Zeigt den Wert des angeschlossenen Fühlers an. Im Alarmfall wird der Fühlerwert abwechselnd zu den
Codes der aktiven Alarme angezeigt. Während der Programmierung werden die Parametercodes und deren
6
Werte angezeigt;
5
2. Dezimal-LED;
7
3. Reverse-Symbol: es
8 4. Ausgang AUS
5. Taste Set: Anzeige und/oder Einstellung des Sollwertes. Zusammen mit der Taste Prg für 5 Sekunden gedrückt
kann das Passwort für den Zugriff auf die Konfigurationsparamter eingegeben werden (Parameter mit Code
"Cxx");
6. Taste Prg/mute: Für 5 Sekunden gedrückt verleiht sie Zugriff auf das Menü der häufig verwendeten Parameter
(Code "Pxx"). Im Alarmfall stellt sie den Summer ab. Sie resettiert die anderen Alarmmeldungen, falls die Alar-
mursachen nicht mehr bestehen;
7. Taste : Erhöht den Sollwert oder den Wert des gewählten Parameters;
8. Taste : Vermindert den Sollwert oder den Wert des gewählten Parameters.
Das seitliche Schaubild stellt die Betriebmodi der Steuerung dar.
Tabelle der Default-Parameter:
Parameter
Sollwert der relativen Feuchte
Differenzial der relativen Feuchte
Neutralzone
Alarm für niedrige Feuchte
Alarm für hohe Feuchte
Alarmdifferenzial
Alarmverzögerung
Betriebsmodus
Verzögerung zwischen Aktivierung zweier verschiedener Relais
Digitaler Eingang 1
Sonderbetrieb
Abhängigkeit
Ausgangstyp
Aktivierung
Differenzial/Logik
Abhängigkeit
Abhängigkeit
Ausgangstyp
Aktivierung
Differenzial/Logik
Abhängigkeit
Ausgangstyp
Aktivierung
Differenzial/Logik
24
wird aktiviert, wenn
Befeuchtung ist EIN;
;
Code Werkseinstellung
St1 50% rF
P1 5,0% rF
P3 0% rF
P25 0,0% rF
P26 99,9% rF
P27 2,0% rF
P28 60
C0 2
C6 5
C29 4
C33 1
C34 1
C35 0
C36 -100
C37 +100
C38 3
C42 1
C43 0
C44 -100
C45 +100
C46 1
C47 0
C48 -100
C49 +100
Tab. 9.a
humiDisk +030222021 - rel. 2.4 - 24.10.2017
