Branchements Électriques - Carel humiDisk 10 Mode D'emploi

Légende:
1. Moteur humidificateur
2. Interrupteur de niveau
3. électrovanne
4. pont humidostat externe (à enlever)
A. humidostat ON/OFF externe (à monter par l'installateur)
B. Protection ligne (à monter par l'installateur)
Légende
1. humidostat ON/OFF ((à monter par l'installateur)
2. flotteur
3. moteur
4. électrovanne
5. réchauffeur (option)
6. Sonde de température
7. Carte électronique
8. Protection ligne (à monter par l'installateur)
2.6 Branchements électriques
L'installation prévoit l'emploi d'un humidostat ON/OFF qui commande la mise en marche et l'arrêt .de
l'humidificateur: à la place on peut aussi utiliser, un contact propre ON/OFF mais avec une différence: la
mise en marche et l'arrêt de la machine doivent être faits manuellement. Le choix n'a aucune influence sur
la procédure d'installation décrite ci-après.
Important: L'installation doit prévoir un dispositif de déconnexion de l'appareil, au réseau
mentation électrique, comme indiqué aux fig. 2.r et 2.s, et il faut aussi installer un fusible de protec-
tion de 2,5 A de type retardé pour la mise en marche des moteurs.

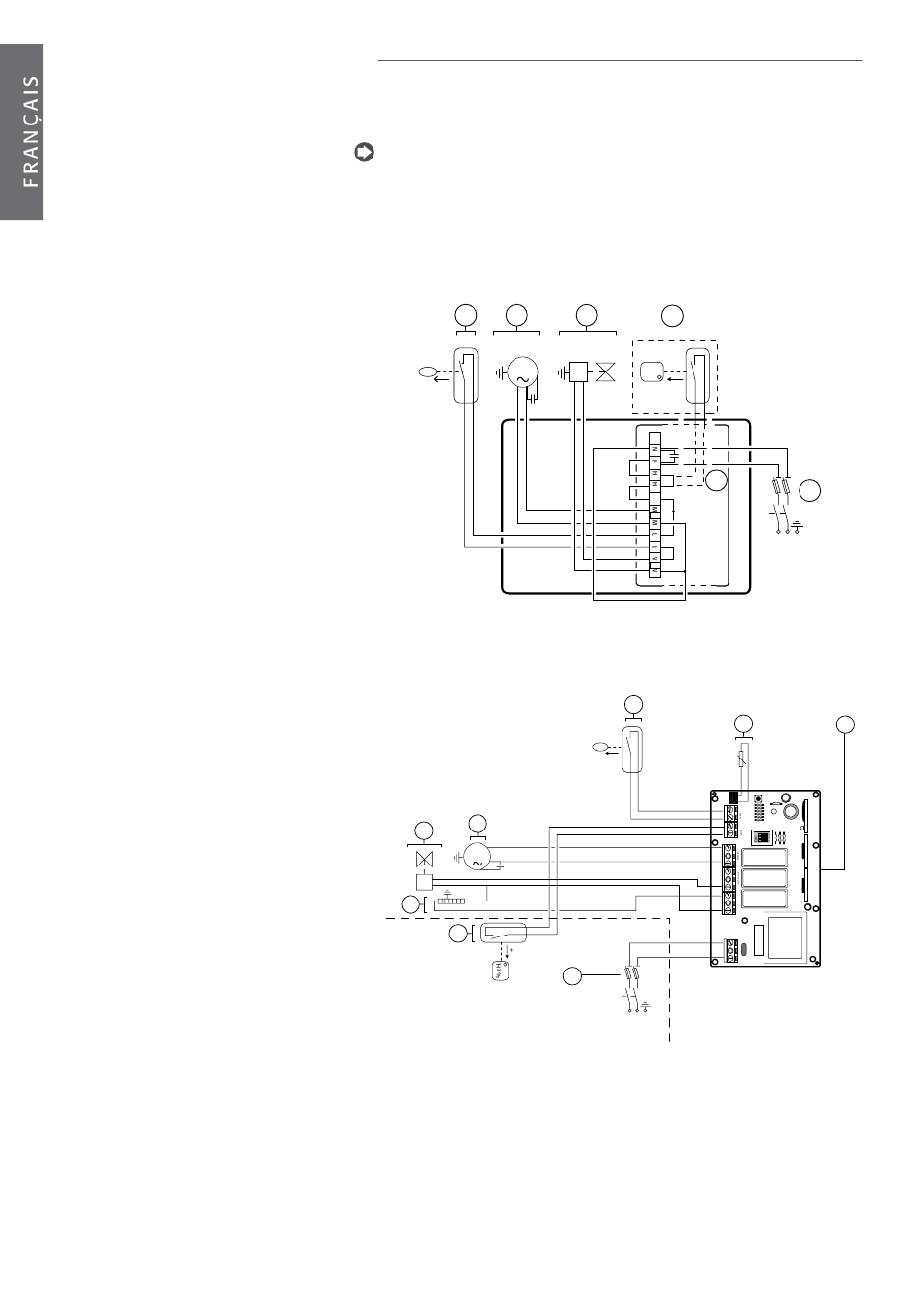

2.6.1 Schéma électrique UC10
En choisissant l'interrupteur ou l'humidostat à relier aux bornes "HH" vérifier qu'il est compatible avec les
valeurs de puissance et de courant absorbé par l'humidificateur et reportés dans les Tab. 11.a et 11.b de
page 26.
2 1
M
2
+ 1
2.6.1 Schéma électrique UC65
humiDisk 65
3
4
M
5
1
ESTERNO
12
3 A
% r.H.
+
4
UMIDOSTATO
HUMIDOSTAT
MOTORE
MOTOR
LIVELLO
LEVEL
ELETTROVALVOLA
SOLENOID VALVE
Fig. 2.r
2
6
+
L
N
8
230 V,
50 Hz
Fig. 2.s
humiDisk +030222021
d ' a l i -
B
230 V,
50/60 Hz
7
- rel. 2.4 - 24.10.2017
