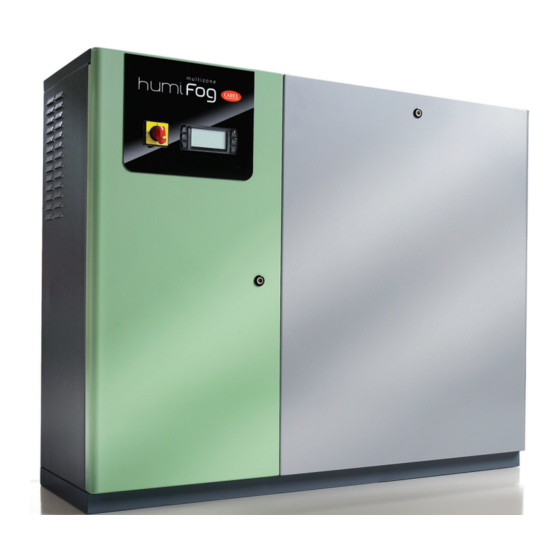

- Page 1 Manuel d’utilisation NO POWER & SIGNAL CABLES TOGETHER READ CAREFULLY IN THE TEXT! H i g h E f f i c i e n c y S o l u t i o n s...
- Page 3 CAREL INDUSTRIES Hq ou ses d’obtenir les résultats prévus sur l’installation et/ou l’équipement fi nal spécifi que.
-
Page 5: Table Des Matières
6. ACTIVITÉ, MATÉRIEL, INSTRUMENTS DONNÉES NÉCESSAIRES POUR L’INSTALLATION DU SYSTÈME DE DISTRIBUTION EN MILIEU Matériaux et instruments pour installation en milieu .......20 Assemblage du système de distribution en milieu ......20 “humiFog multizone systèmes de distribution“ +0300067FR - rel. 1.0 - 15.01.2014... -
Page 7: Composants Du Systeme De Distribution
Sceller, avec un matériel adapté à l’utilisation dans des gaines UTA (non fourni par CAREL), les lames d’air entre deux séparateurs de façon à éviter le passage de l’eau au-delà des séparateurs mêmes. La diff érence éventuelle entre la section occupée par les fi ltres et la section de la gaine devra être fermées pour ne pas permettre à... -
Page 8: Composants Du Système De Distribution En Milieu
60 °C (pour des températures supérieures, contacter CAREL). Fig. 1.c Légende: collecteurs en acier inox électrovannes d'arrêt NC électrovannes de décharge pour collecteurs NA électrovanne de décharge centrale NA buses bouchons raccords divers en forme d'ogive “humiFog multizone systèmes de distribution” +0300067FR - rel. 1.0 - 15.01.2014... -
Page 9: Installation: Activité, Matériel Et Instruments, Données Nécessaires Pour L'installation En Gaine Ou Cta
• série de tournevis à pointe plate et à pointe cruciforme Philips; • marteau en caoutchouc; • étau (conseillé); • instruments à des fi ns mécaniques, hydrauliques et électriques. “humiFog multizone systèmes de distribution“ +0300067FR - rel. 1.0 - 15.01.2014... - Page 10 NO del circuito idraulico C6, (6A 6B...)collegare ai morsetti dell’humiFog etichettati NO6 ugello tappo elettrovalvola di carico elettrovalvola di scarico Ugello Elettrovalvola di carico Tappo Elettrovalvola di scarico Fig. 2.b “humiFog multizone systèmes de distribution” +0300067FR - rel. 1.0 - 15.01.2014...
-
Page 11: Circuits De Pulvérisation
à l’intérieur de chaque régulateur de l’armoire; collecteur (Fig. 3.b). C2: • il peut ne pas être présent; • toutes les EV sont ouvertes/fermées en même temps par le régulateur de l’armoire; “humiFog multizone systèmes de distribution“ +0300067FR - rel. 1.0 - 15.01.2014... -
Page 12: Assemblage De La Structure Principale
2.3.2. • Serrer les supports horizontaux avec les boulons prévus à cet eff et. Le tableau des positions sera utilisé durant l’assemblage du châssis. Structure principale assemblée. “humiFog multizone systèmes de distribution” +0300067FR - rel. 1.0 - 15.01.2014... -
Page 13: Assemblage De Ev Nc/No Et Fl Exibles
Raccordement au collecteur horizontal • utiliser un mamelon de G1/8”; • raccorder l’entrée (trou central); • utiliser du Téfl on liquide (pas en quantité excessive); • ne pas trop serrer. “humiFog multizone systèmes de distribution“ +0300067FR - rel. 1.0 - 15.01.2014... - Page 14 Raccorder l’évacuation à la sortie électrovanne NA • raccorder le coude de G1/8”m/f; Fig. 3.h • utiliser du Téfl on ou de la colle pour eau à basse pression. “humiFog multizone systèmes de distribution” +0300067FR - rel. 1.0 - 15.01.2014...
-
Page 15: Assemblage Des Collecteurs
NA à l’extrémité du collecteur avec un Fig. 3.k raccord G1/8”m • raccorder le raccord pour le tuyau fl exible de 1/8” à l’extrémité du collecteur avec un raccord G1/8”f Fig. 3.l Fig. 3.j “humiFog multizone systèmes de distribution“ +0300067FR - rel. 1.0 - 15.01.2014... -
Page 16: Assemblage Du Châssis: Liste De Vérifi Cation
• raccorder les tuyaux fl exibles entre EV NC, les raccords RC et les collecteurs verticaux en passant à travers les trous de la tuile supérieure. Fig. 3.o “humiFog multizone systèmes de distribution” +0300067FR - rel. 1.0 - 15.01.2014... -
Page 17: Installation Du Châssis En Gaine
(ne pas trop serrer) Le mamelon adaptateur (réf. « 1 ») est fourni avec l’armoire humiFog, à utiliser avec les kits de connexion fournis par CAREL, si l’on utilise des connexions avec un standard diff érent, vérifi er sa compatibilité;... -
Page 18: Installation Du Châssis En Gaine/Uta
Bac d'égouttage installée sur toute la section d'humidifi cation Séparateur de gouttes installé à la fi n de la section d'humidifi cation Date: ___________ Signature du compilateur: ______________ “humiFog multizone systèmes de distribution” +0300067FR - rel. 1.0 - 15.01.2014... -
Page 19: Entretien Préventif Du Système De Distribution
Ex. : en paramétrant 30 % la zone générera 30 % de la capacité maximale. Paramétrage manuel de toutes les antrées et sorties de l’humiFog Tab. 5.a “humiFog multizone systèmes de distribution“ +0300067FR - rel. 1.0 - 15.01.2014... -
Page 20: Activité, Matériel, Instruments Données Nécessaires Pour L'installation Du Système De Distribution En Milieu
“humiFog multizone systèmes de distribution” +0300067FR - rel. 1.0 - 15.01.2014... -
Page 21: Installation Du Système De Distribution
Kit Electrovannes de décharge pour collecteur NA en laiton 24 V 50 niveau le long des parois, sur des colonnes ou pendant du plafond. HZ avec branchements de G1/4”F. Débit nominal 150 l/h avec P= 1 Bar. “humiFog multizone systèmes de distribution“ +0300067FR - rel. 1.0 - 15.01.2014... - Page 22 1 Kit tuyauteries CAREL d’utiliser les électrovannes de décharge fournies avec les kits divers. • Si l’on utilise un kit de tuyauterie CAREL, utiliser du liquide pour raccords Sur les lignes d’alimentation des buses, en utilisant des raccords en et tuyaux fi letés forme d’ogive, faire attention à...
