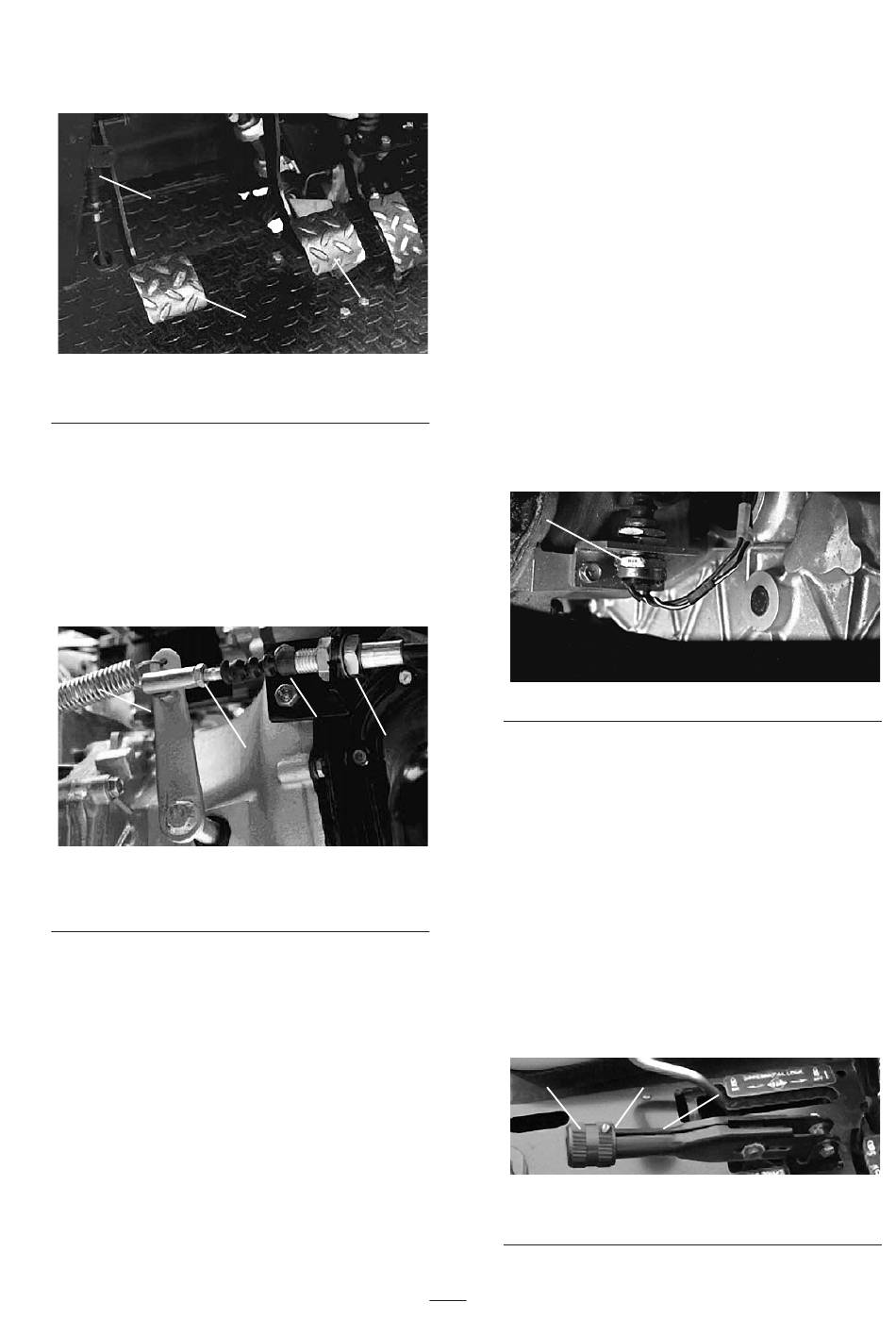

Réglage De La Pédale D'embrayage; Réglage Du Frein De Stationnement - Toro Workman 3200 Manuel De L'utilisateur

3. Serrez l'écrou de blocage une fois le réglage
effectué.
3
1. Pédale de frein
2. Pédale d'embrayage
3. Butée supérieure de la pédale d'embrayage
Réglage de la pédale
d'embrayage (Fig. 57-58)
Vérifiez le réglage toutes les 200 heures.
1. Desserrez les écrous de blocage qui fixent le câble
d'embrayage au support sur le carter d'embrayage.
3
1. Câble d'embrayage
2. Écrous de blocage
3. Ressort de rappel
4. Rotule
Remarque : La rotule peut être déposée et
pivotée si un réglage supplémentaire est requis.
2. Décrochez le ressort de rappel du levier
d'embrayage.
3. Réglez les écrous de blocage et/ou la rotule
jusqu'à ce que le bord inférieur arrière de la
pédale d'embrayage soit à 9,5 cm ± 3 mm du haut
du plancher quadrillé, lorsqu'une force de 1,8 kg
est appliquée sur la pédale.
Remarque : La force est appliquée de sorte que
la butée de débrayage touche légèrement les
doigts du plateau de pression.
2
Figure 56
1
4
Figure 57
4. Raccrochez le ressort de rappel au levier
d'embrayage.
5. Vérifiez que le bord arrière de la pédale
d'embrayage est à 14 cm ± 3 mm du haut du
plancher quadrillé. Si ce n'est pas le cas, réglez la
butée supérieure de la pédale d'embrayage.
Remarque : La garde à la pédale d'embrayage ne
doit pas être inférieure à 1,9 cm.
6. Serrez les écrous de blocage une fois le réglage
1
effectué.
7. Contrôlez de nouveau le réglage du contacteur de
sécurité de l'embrayage (Fig. 58). Le démarreur
ne doit pas s'engager si la pédale d'embrayage ne
se trouve pas à 2,9 cm ± 6 mm du plancher. Si un
réglage est nécessaire, desserrez les écrous de
blocage du contacteur et réglez en haut ou en bas.
1
1. Contacteur d'embrayage
2
Réglage du frein de
stationnement (Fig. 59)
Vérifiez le réglage toutes les 200 heures.
1. Desserrez la vis de fixation du bouton sur le levier
du frein de stationnement.
2. Tournez le bouton jusqu'à ce qu'une force de 47-
61 Nm, pour les modèles à 2 roues motrices, et de
61-75 Nm pour les modèles à 4 roues motrices,
soit nécessaire pour actionner le levier.
3. Serrez la vis de fixation une fois le réglage effectué.
2
1. Levier du frein de stationnement
2. Bouton
3. Vis de fixation
48
Figure 58
3
1
Figure 59
