4. Mise en service

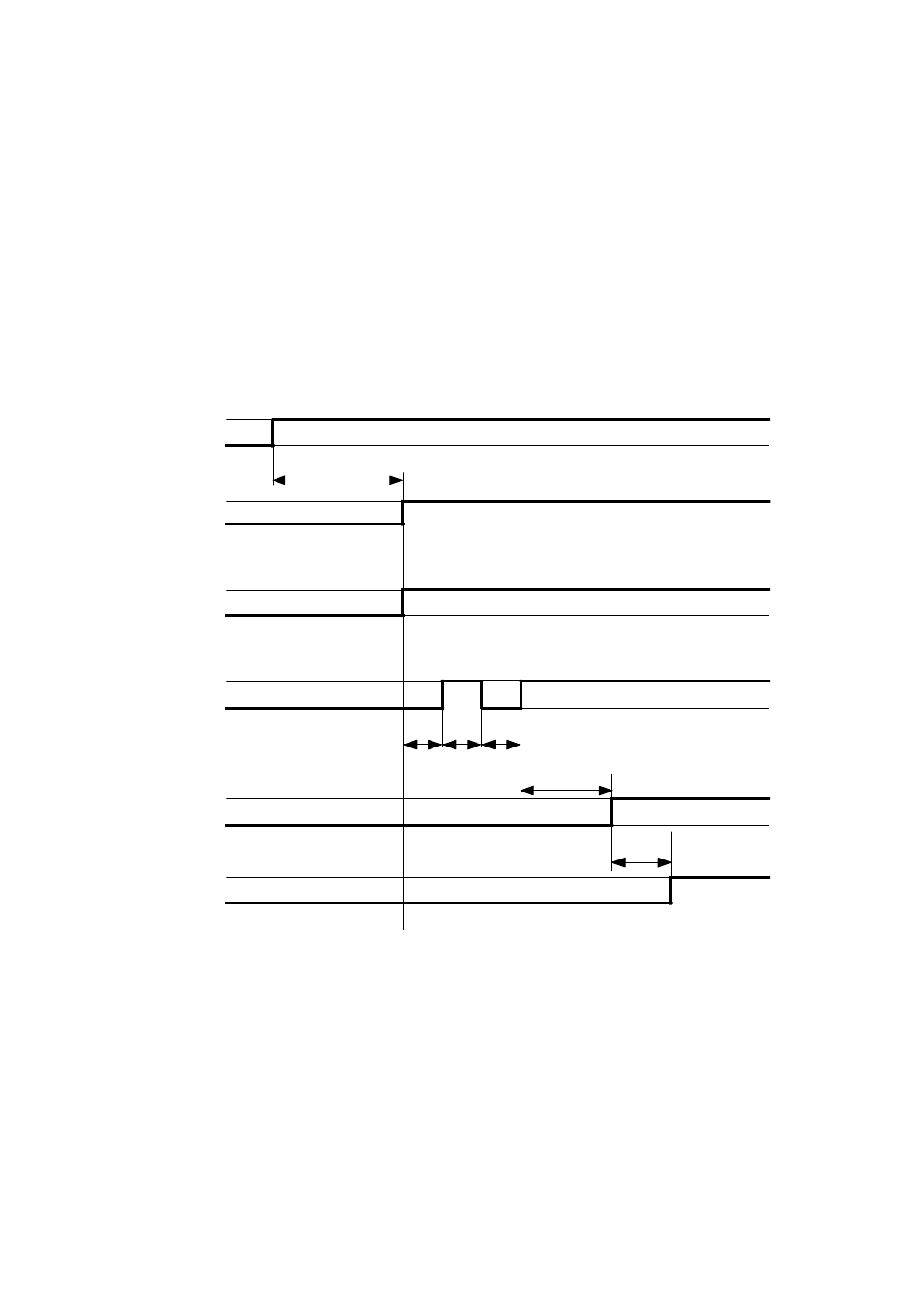

4.4.2 Diagramme de temps lors de la mise sous tension

1
24 V
0
1
Ready (A5)
0
Câblage supp-
activée
lémentaire
déactivé
(en option)
)
1
1
Stopp (E4)
0
allumée
Air comprimé
éteinte
Instruction de
1
déplacement
0
(E1...E3)
1) Câblage externe en option correspondant au paragraphe 3.2.1, par ex. variante 2.
2) Une brève commutation du signal "Stop" permet au régulateur de reprendre la position réelle comme position de consigne. Dans le
cas contraire, l'actionneur peut dériver latéralement dès l'activation de l'air comprimé.
Fig. 4/8 : Diagramme de temps lors de la mise sous tension
4-42
Séquence de mise sous tension permettant d'éviter toute
dérive latérale de l'actionneur.
Condition préalable : "Stop" et "Ready" paramétrés
( paragraphe 4.2.3).
ca. 7 s
X
Ist = Soll ²)
Si A5 n'est pas paramétré en tant que signal "Ready".
Émettre l'instruction de déplacement au plus tôt
S
7 secondes après l'activation de l'alimentation électrique.
Si A4 n'est pas paramétré en tant que signal "Stop".
Lors de la mise sous tension, s'assurer que l'actionneur
S
se trouve en position de fin de course (régulation de la
position de fin de course).
X
X
X = 500 ms
2 s
Festo P.BE-SPC11-SYS-FR fr 1406e
1 s
