1. Sommaire de composants
1
Système de
mesure
2
Valeur de
position réelle
3
SPC11
4
Commande du
distributeur
(consigne)
5
Distributeur
proportionnel
6
Entraînement,
p. ex.
entraînement
linéaire

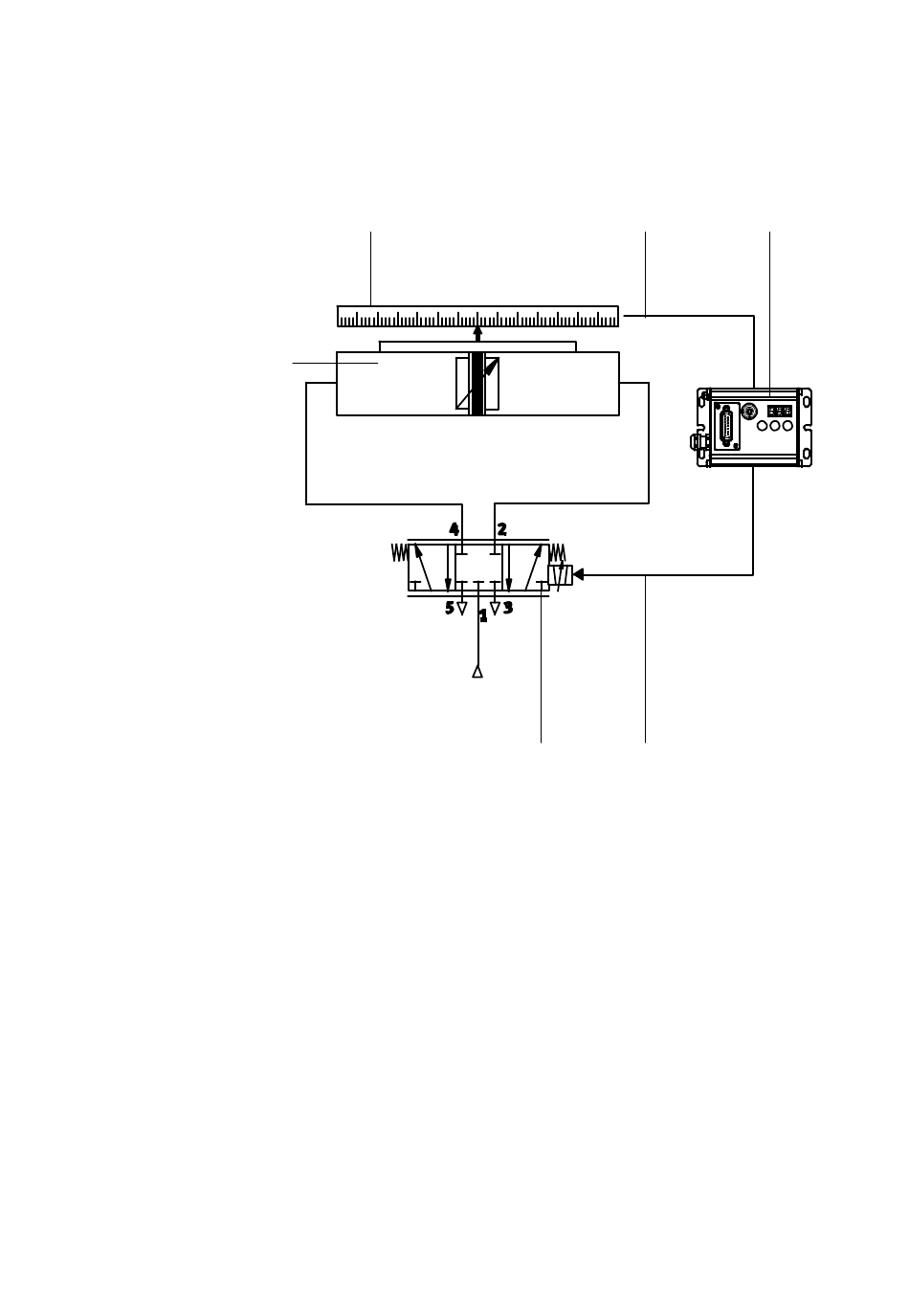

Fig. 1/2 : Boucle de régulation de position avec composants pneumatiques
1-8
1
6
Le potentiomètre mesure en permanence la position de la
charge déplacée et la transmet sous forme d'un signal électri-
que au SPC11. Ce dernier compare la position actuelle avec la
position cible (de la position enregistrée Po.1 et Po.2 ou de la
position médiane Po.3 et Po.4) et en déduit le signal à trans-
mettre au distributeur proportionnel.
Le distributeur proportionnel pilote l'actionneur en mettant
sous pression une des chambres et en mettant l'autre à
l'échappement. Lorsque le tiroir du distributeur est en posi-
tion intermédiaire, le débit est nul.
2
5 4
