1. Sommaire de composants
1
8
1
Entraînement (unité linéaire)
2
Système de mesure
(potentiomètre linéaire externe)
3
Butées fixes
4
Tension de service et accouplement
E/S (p. ex. avec API)

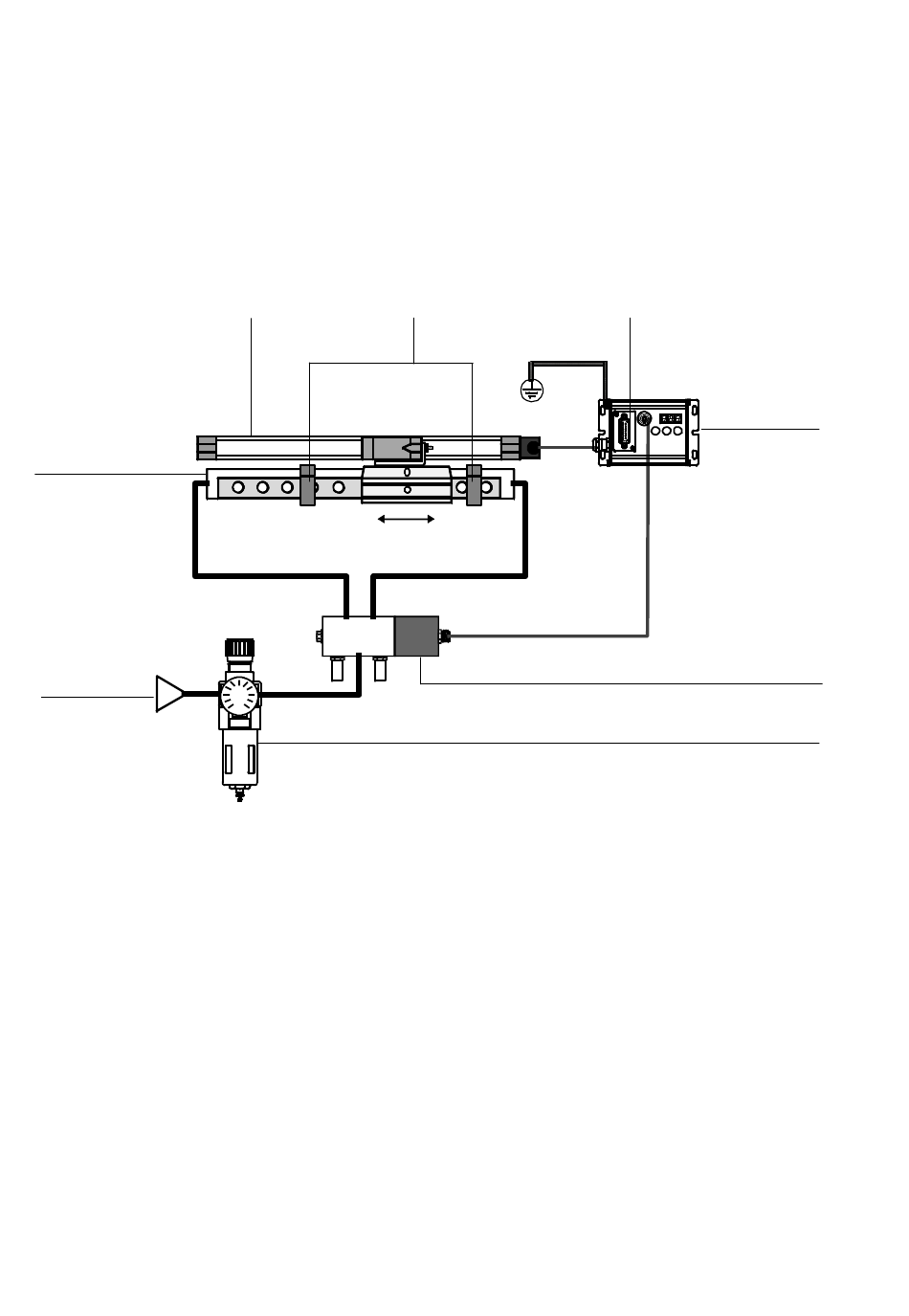

Fig. 1/1 : Montage d'un actionneur avec le SPC11 (exemple d'un entraînement linéaire)
1-4
La figure suivante présente le principe de montage d'un
actionneur avec le SPC11 et illustre l'unité linéaire avec un
potentiomètre linéaire.
2 3
P.02
Dans le cas du SPC11, le déplacement est régulé. A la mise
en service, les fins de course (fins de course du vérin ou posi-
tion des butées fixes) et les positions intermédiaires désirées
sont "apprises" par le SPC11.
4
P.01
5
Soft Stop SPC11
6
Distributeur proportionnel de
type MPYE-5-...-...
7
Unité de conditionnement
(sans lubrificateur, avec filtre 5 μm)
8
Source d'air comprimé (5 à 7 bar)
Festo P.BE-SPC11-SYS-FR fr 1406e
