4.4.4 Commande du SPC11

1
1
E1 : P.01
0
1
E2 à 4 :
P.02 à 4
0
Déplacement de
l'entraînement
1
S1 : P.01
0
1
1)
S5 : Error
0
1)
La fonction de la sortie S5 peut être configurée (voir chapitre 4.2.3) ; Error (réglage usine) ou Ready
1
Durée 20 ms min.

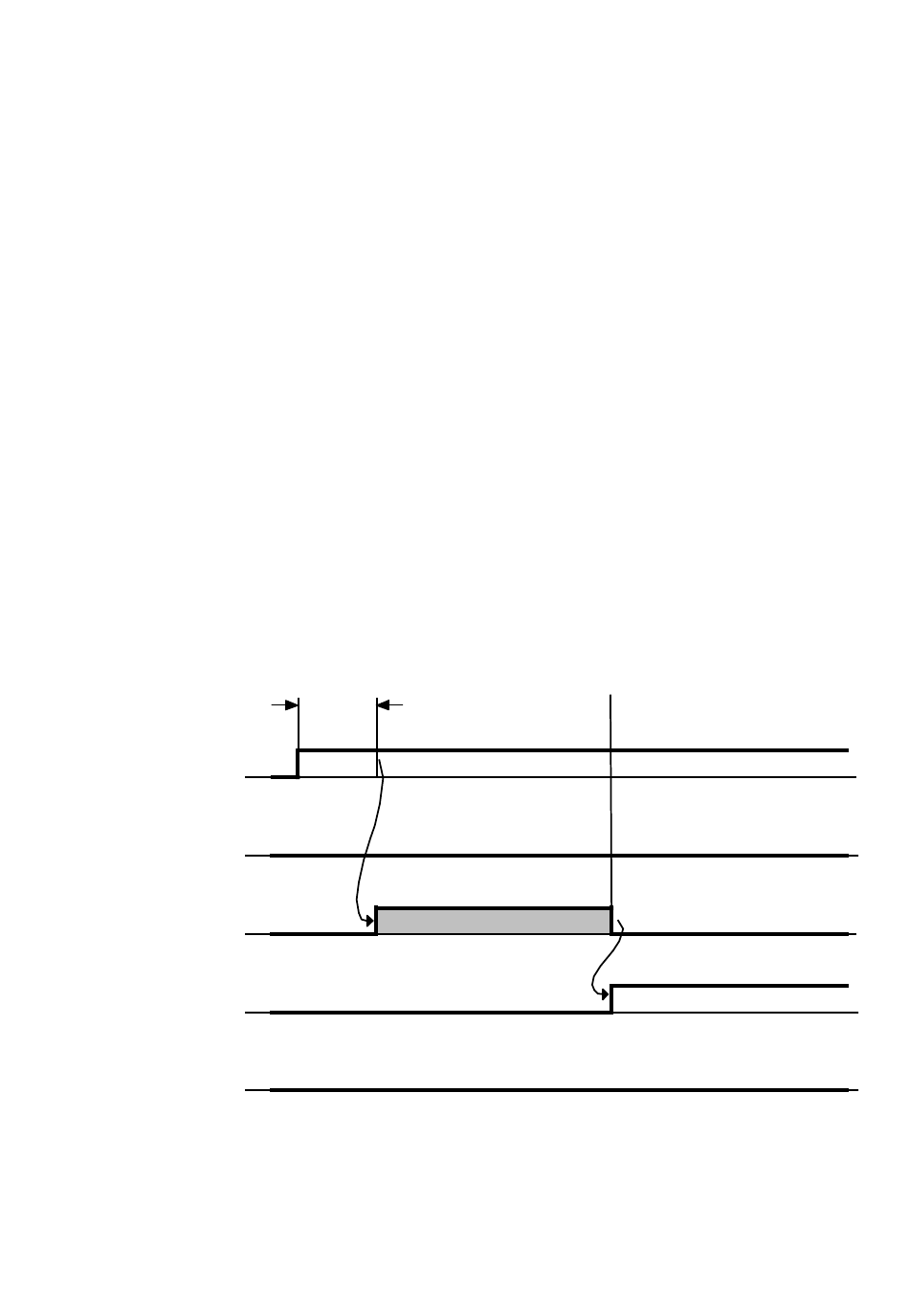

Fig. 4/9 : Temps de réaction après lancement d'une instruction de déplacement
(exemple : position 1)
Festo P.BE-SPC11-SYS-FR fr 1406e
Les commandes d'entrées P.01 à P.04 permettent de déplacer
la charge vers les positions médianes ou de fin de course enre-
gistrées. Lorsque la charge a atteint une position de fin de
course, elle est plaquée contre la butée fixe par une pression
égale au plus à la pression de service. Après avoir atteint une
position intermédiaire, la position de la charge est régulée.
Un signal 1 sur l'entrée Remote désactive les touches de fonc-
tion et active les entrées Remote correspondantes (broche
2...4). Le déplacement manuel p. ex. à l'aide des touches de
fonction externes ou d'un API de niveau supérieur est ainsi
possible (pour l'affectation des broches, voir paragr. 3.3.2).
Temps de réaction après lancement du
déplacement
20 ms min.
