4. Mise en service

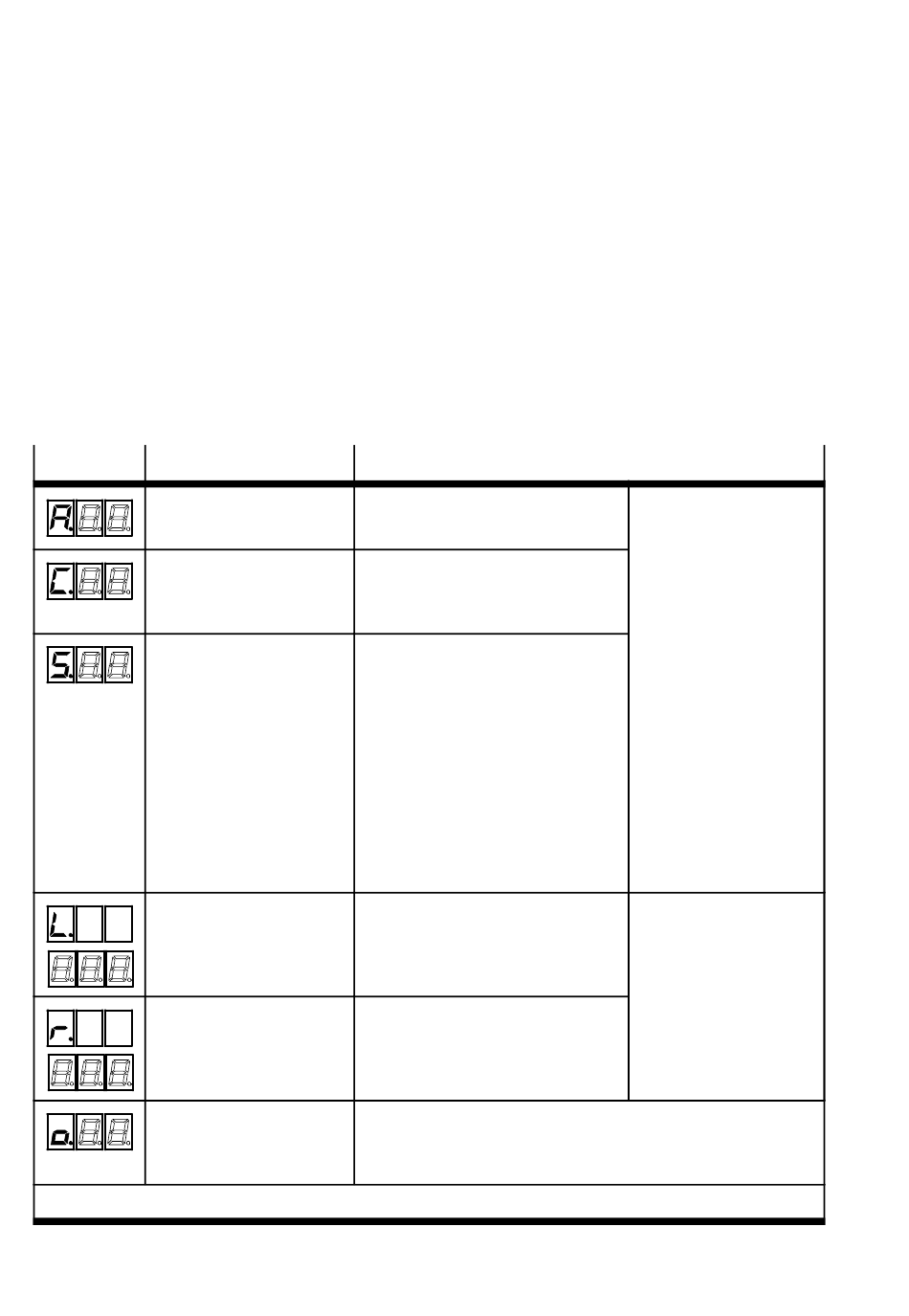

4.1.1 Principes de base de la configuration et de l'utilisation du SPC11

Affichage

Paramètres
Niveau d'amplification
(Amplification stage)
Niveau d'amortissement
(Cushioning stage)
Paramètres système
(System parameter)
Longueur de course
nominale de l'axe
Décalage du point zéro
de l'axe
Paramètres des options
(Options)
1)
P. ex. avec l'actionneur DNCI-...-... en combinaison avec type SPC11-INC
4-4
Paramètres
Il faut indiquer au SPC11 des conditions d'utilisation spécifi-
ques. Ces conditions d'utilisation sont décrites à l'aide des
paramètres suivants :
Description
Influe sur l'accélération de
l'actionneur.
Influe sur le comportement à
l'approche des fins de course et
des positions intermédiaires.
Caractéristiques pour le montage
de l'actionneur en fonction du
type d'actionneur
– Premier chiffre : Valeur carac-
téristique pour le rapport de
longueur du système de me-
sure et de l'actionneur
– Deuxième chiffre : Valeur ca-
ractéristique pour le rapport
de longueur et de diamètre de
l'actionneur.
Longueur de course nominale par
pas de 1 mm (p. ex. course
nominale 300 mm : L = 300)
Décalage entre la position de fin
course P.01 et le point zéro de
l'axe, par pas de 1 mm
Rend possible différentes options (p. ex. le signal Ready à
la place du signal Error, le signal Stop à la place de P.04
etc., voir paragraphe 4.2.3)
Selon le type
d'actionneur, de
distributeur et de
charge, voir le manuel
complémentaire relatif
aux entraînements.
Uniquement en cas
d'utilisation d'un
système de mesure de
déplacement
1)
incrémental (voir
paragraphe 4.2.2)
Festo P.BE-SPC11-SYS-FR fr 1406e
