3. Installation
1
Broche 1
8
Broche 8
9
Broche 9
aE
Broche 15

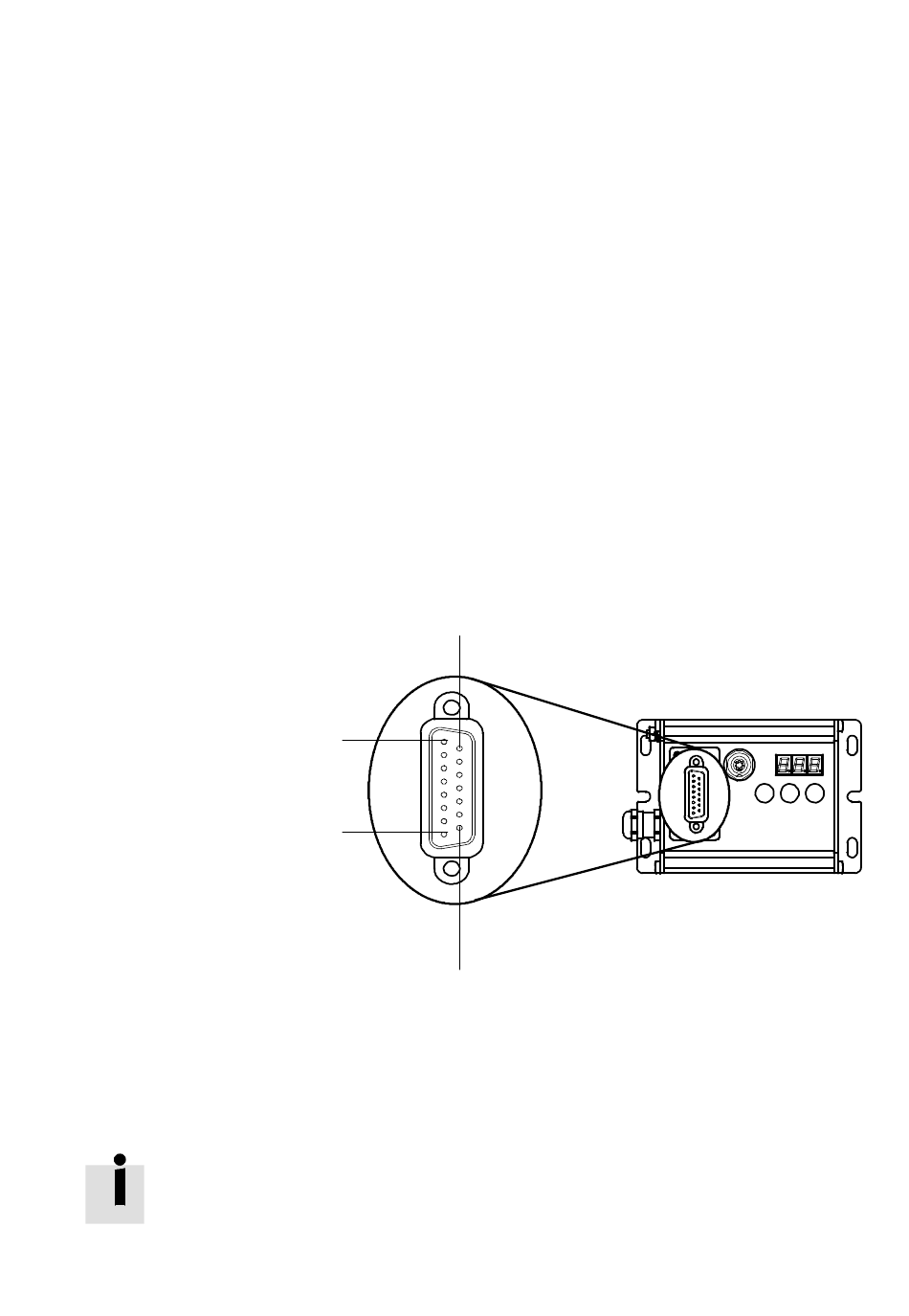

Fig. 3/14 : Connecteur "Control"
Festo P.BE-SPC11-SYS-FR fr 1406e
La tension d'alimentation est raccordée par le connecteur
15 pôles repéré par "Control" en commun avec les câbles de
commande des E/S (voir Fig. 3/14) :
Broche 15 (blanc-jaune) :
Broche 14 (marron-vert) :
Tolérance :
Brancher un câble de mise à la terre de section suffisante sur
l'actionneur, si celui-ci n'est pas installé sur un bâti relié à la
terre.
La figure ci-après montre la numérotation des broches du
connecteur "Control". L'affectation des broches ainsi que la
couleur des brins correspondant au câble d'origine de type
KMPV-SUB-D-15-... sont indiquées dans le paragraphe suivant.
aE
8
1
9
Brève description des signaux d'E/S sur le connecteur
"Control"
La fonction de l'entrée E4 et des sorties S4 et S5 peut être
configurée (voir paragraphe 4.2.3). Les tableaux suivants
décrivent les réglages en usine. Pour de plus amples informa-
tions sur les signaux d'E/S, voir le paragraphe 4.4.
+24 V CC
0 V
-10 % à +25 %
3-25
